EVAL-ADM1184EBZ:  0.8%精度、四通道电压监控器

ADM1184是一款集成的4通道电压监控器,采用2.7 V ~ 5.5 V单电源供电。

4个精密比较器监控4个电压轨。每个比较器均内置0.6 V基准电压源,最坏情况下的精度为±0.8%。用户通过连接在VIN1、VIN2、VIN3与VIN4引脚外部的电阻网络可为监控电源轨设置跳变点。

ADM1184拥有4个开漏输出。在这些输出中,OUT1~OUT3可用于启动电源,PWRGD是通用电源良好输出,标志着所有受控电源都在阈值之上。

OUT1~OUT3依赖于相关的VINx输入(也就是VIN1、VIN2或VIN3)。如果VINx监控的电源下降到设置阈值以下,相关的OUTx引脚和PWRGD将被禁用。

PWRGD是通用电源良好输出,用于指示所有受控电源的状态。内置190ms(典型值)延时的电源指示信号。如果VIN1、VIN2、VIN3或VIN4下降到其编程阈值以下,PWRGD指示则取消。

ADM1184采用10引脚MSOP封装。

产品应用领域 Applications
EVAL-ADM1184EBZ 特点

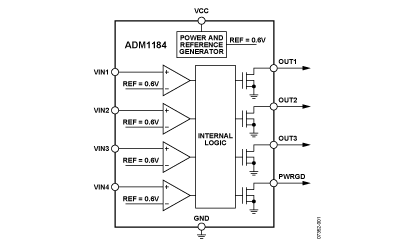

EVAL-ADM1184EBZ 功能框图

ADM1184 芯片订购指南
产品型号 产品状态 封装 引脚 温度范围
ADM1184ARMZ 量产   10 工业
ADM1184ARMZ-REEL7 量产   10 工业
EVAL-ADM1184EBZ 量产 评估板 10 待定
