LT1009 - 2.5V 基准
LT®1009 是一款精准修整型 2.5V 并联稳压器二极管，具有一个仅为 ±5mV 的最大初始容差。低动态阻抗和宽工作电流范围提升了其通用性。利用片内修整实现了 0.2% 的基准容差，它不仅最大限度地减小了初始电压容差，而且还实现了温度漂移的最小化。 虽然采用 LT1009 时无需进行调节，不过，第三个终端还是提供了 ±5% 的基准电压调节范围，旨在校准系统误差。在许多应用中，LT1009 可被用作 LM136 的引脚兼容型替代器件，并免除了外部修整网络。 如需一款具有较低漂移的 2.5V 基准，请参见 LT1019 的数据表。
特点

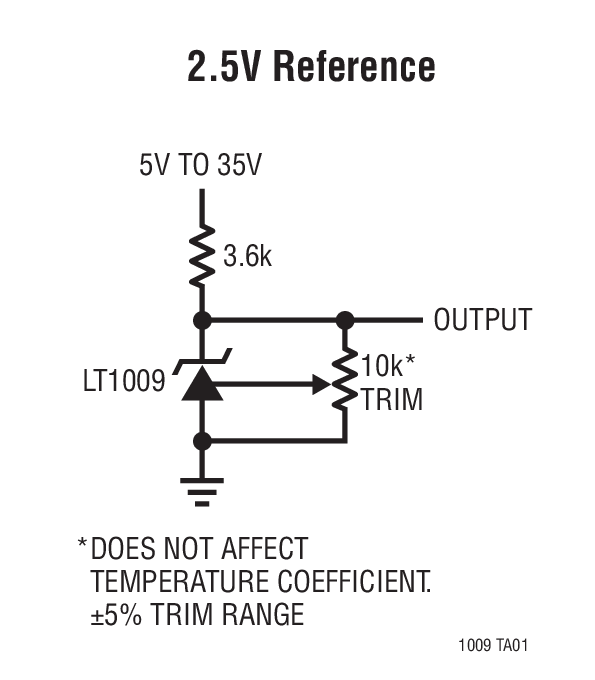

典型应用  | 应用

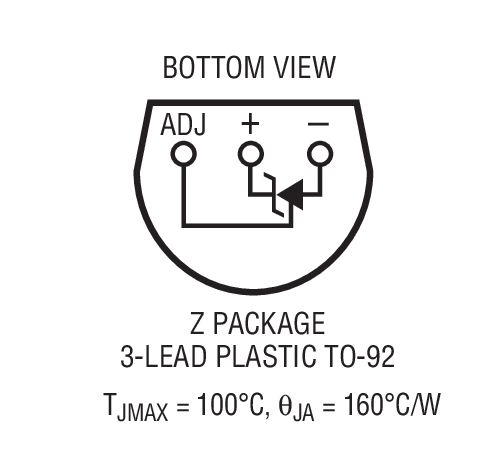

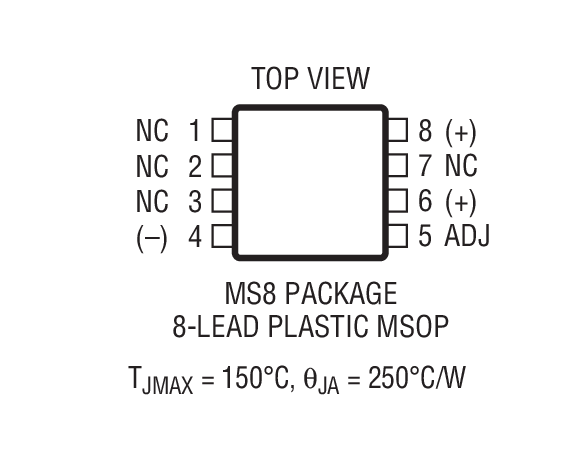

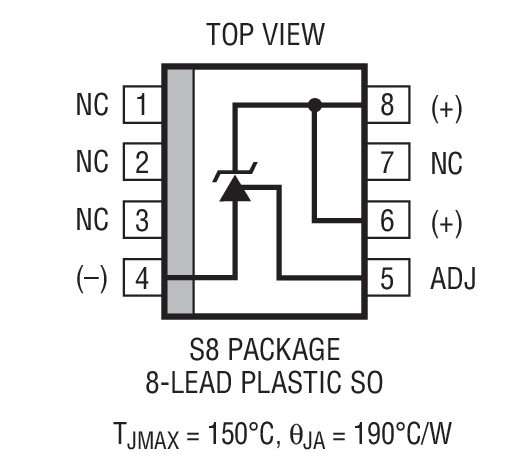

封装信息   |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT1009CMS8#PBF | MS-8 | C | $2.25 | $1.85 |
| LT1009CMS8#TRPBF | MS-8 | C | $1.91 | |
| LT1009CZ#PBF | TO-92 | C | $1.58 | $1.30 |
| LT1009CZ#TRPBF | TO-92 | C | $1.36 | |
| LT1009IS8#PBF | SO-8 | I | $3.00 | $2.45 |
| LT1009IS8#TRPBF | SO-8 | I | $2.51 | |
| LT1009IZ#PBF | TO-92 | I | $2.75 | $2.25 |
| LT1009IZ#TRPBF | TO-92 | I | $2.31 | |
| LT1009MH | TO-46 | M | $22.00 | |
| LT1009S8#PBF | SO-8 | C | $2.08 | $1.75 |
| LT1009S8#TRPBF | SO-8 | C | $1.81 |
