LT1117 - 具可调和固定 2.85V、3.3V、5V 输出的 800mA 低压差正稳压器

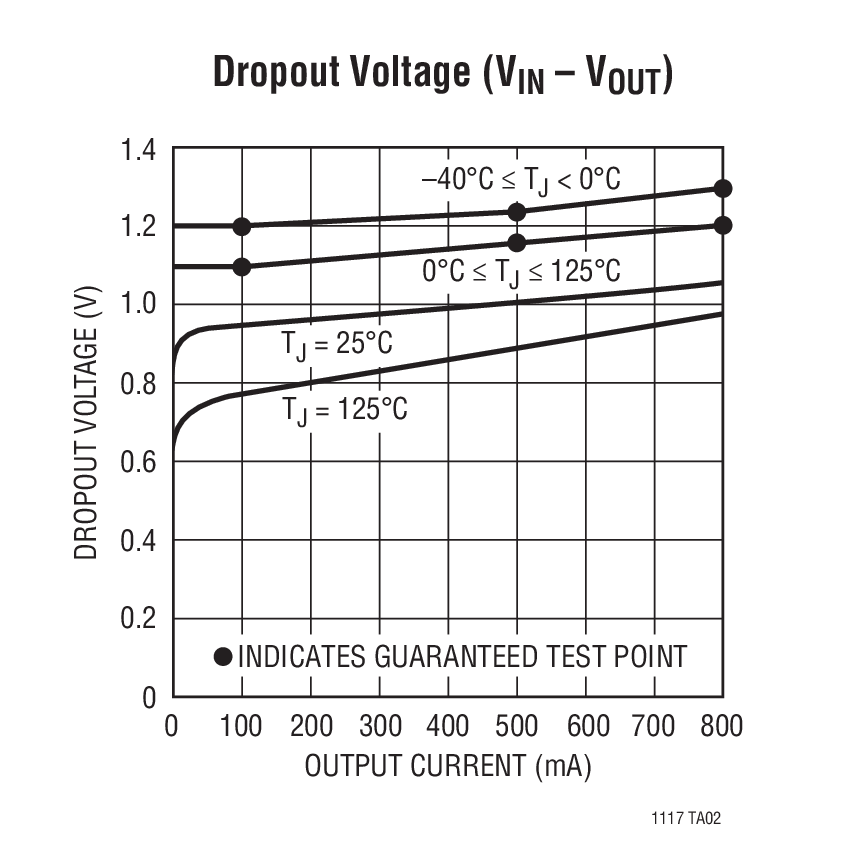

LT®1117 是一款正低压差稳压器，专为提供高达 800mA 的输出电流而设计。该器件可提供一种可调输出电压版本和固定输出电压版本 (2.85V、3.3V 和 5V)。2.85V 版本是为在 SCSI 总线的有源终端器中使用而特别设计。所有的内部电路均专为在低至 1V 的输入至输出差分电压条件下运作而设计。在 800mA 电流条件下，压差电压保证处于 1.2V 的最大值，并随着负载电流的下降而减小。片内修整将基准/输出电压调节至 ±1% 以内。对电流限值也进行了修整，以最大限度地减小过载情况下稳压器和电源电路上所承受的应力。 该器件采用扁平的表面贴装型 SOT-223 封装，因而可在那些空间受限的应用中使用。LT1117 需要一个最小 10μF 的输出电容以实现稳定性。大多数稳压器设计中都采用了具有该数值或更大数值的输出电容器。 PNP 型稳压器会有多达 10% 的输出电流被作为静态电流而浪费掉，LT1117 则与之不同，该器件的静态电流将流入负载，从而提升了效率。
特点
典型应用  | 应用

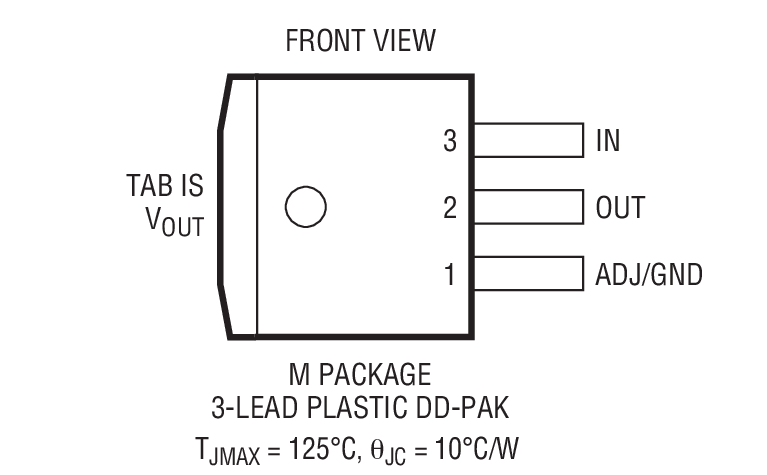

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT1117CM-2.85#PBF | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-2.85#TRPBF | DDPAK-3 | C | $2.22 | |
| LT1117CM-3.3#PBF | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-3.3#TRPBF | DDPAK-3 | C | $2.23 | |
| LT1117CM-5#PBF | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM-5#TRPBF | DDPAK-3 | C | $2.23 | |
| LT1117CM#PBF | DDPAK-3 | C | $2.58 | $2.10 |
| LT1117CM#TRPBF | DDPAK-3 | C | $2.23 | |
| LT1117CST-2.85#PBF | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-2.85#TRPBF | SOT-223 | C | $1.96 | |
| LT1117CST-3.3#PBF | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-3.3#TRPBF | SOT-223 | C | $1.96 | |
| LT1117CST-5#PBF | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST-5#TRPBF | SOT-223 | C | $1.96 | |
| LT1117CST#PBF | SOT-223 | C | $2.42 | $1.90 |
| LT1117CST#TRPBF | SOT-223 | C | $1.96 | |
| LT1117IST-2.85#PBF | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-2.85#TRPBF | SOT-223 | I | $2.26 | |
| LT1117IST-3.3#PBF | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-3.3#TRPBF | SOT-223 | I | $2.26 | |
| LT1117IST-5#PBF | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST-5#TRPBF | SOT-223 | I | $2.26 | |
| LT1117IST#PBF | SOT-223 | I | $2.52 | $2.20 |
| LT1117IST#TRPBF | SOT-223 | I | $2.26 |
