LT1491A - 四通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器

LT®1490A / LT1491A 是双通道和四通道运放，具有一个 500µV (最大值) 的低输入失调电压。LT1490A / LT1491A 可采用全单电源和分离电源工作 (总电压为 2V 至 44V)，每个放大器吸收的静态电流仅为 40µA。这些放大器具有反向电源保护功能；在高达 18V 的反向电源电压条件下，其吸收电流几乎为零。LT1490A / LT1491A 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同，LT1490A / LT1491A 能驱动重负载；其轨至轨输出驱动 20mA。LT1490A / LT1491A 具有稳定的单位增益，并能在使用任选的 0.22µF 和 150Ω 补偿网络时驱动高达 10,000 pF 的全容性负载。

LT1490A / LT1491A 具有一个独特的输入级，该输入可在高于正电源的电压下运作并保持高阻抗状态。输入可接受 44V (差分及共模) 电压，即使在使用一个 3V 电源工作时也不例外。内置电阻器可针对低于负电源达 15V 的故障提供输入保护。当输入低于 V－ 达 15V 或高于 V－ 达 44V 时，不会发生相位反转 (这与 V+ 无关)。

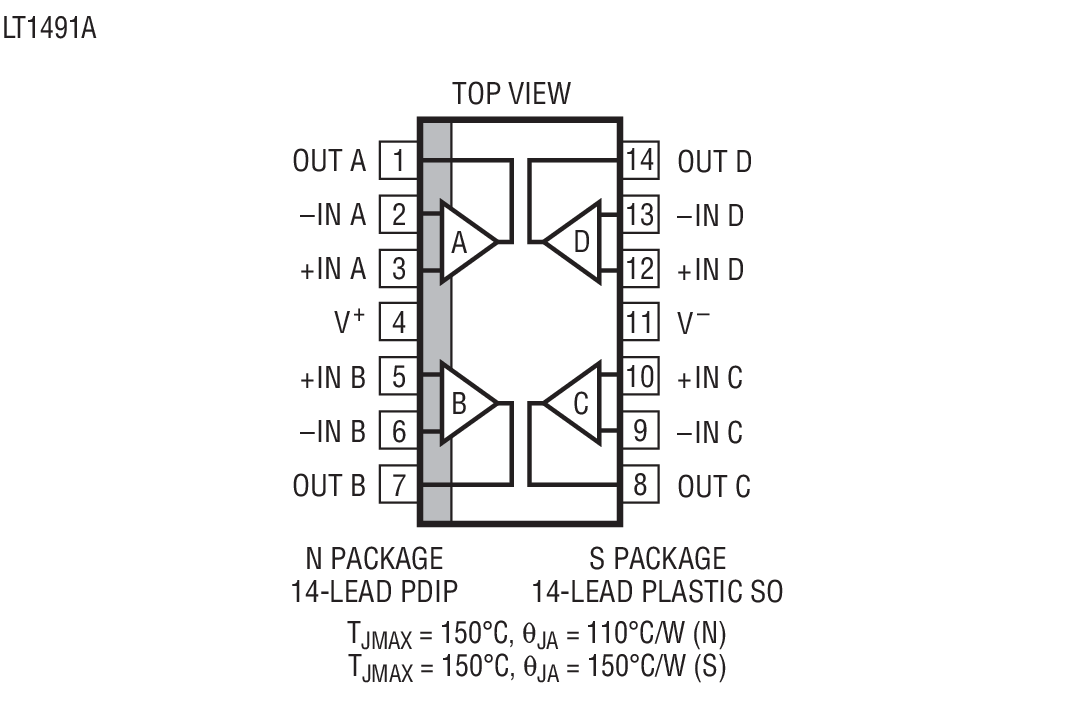

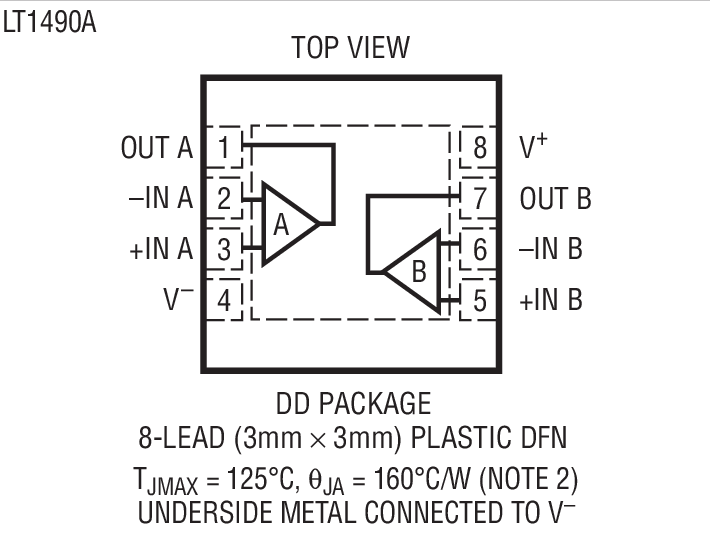

LT1490A 双通道运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1490A 可提供 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1491A 采用 14 引脚 SO、PDIP 和 5mm x 3mm x 0.8mm DFN 封装。

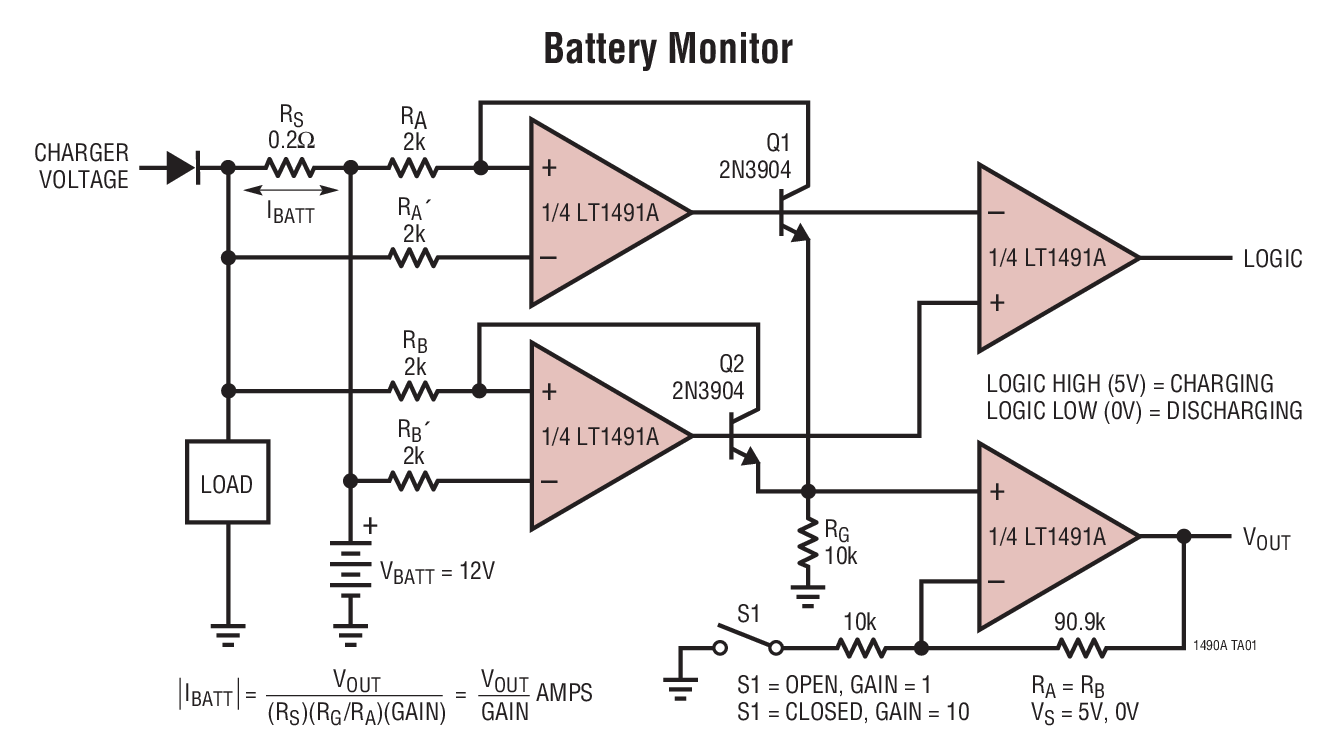

特点 低输入失调电压：500µV (最大值) 输出可摆动至偏离 V－ 达 10mV (最大值) 轨至轨输入和输出 微功率：每个放大器的电源电流为 50µA (最大值) Over-The-Top® 输入共模范围扩展至 V－ 以上达 44V (这与 V+ 无关) 技术规格针对 3V、5V 和 ±15V 电源而拟订 高输出电流：20mA 输出可利用输出补偿网络驱动 10,000pF 反向电池保护至 18V 无电源排序问题 高电压增益：1500V/mV 高 CMRR：98dB 无相位反转 增益带宽乘积：200kHz 纤巧型 3mm x 3mm x 0.8mm DFN 封装 典型应用

应用 电池或太阳能供电型系统       便携式仪表       传感器调理 电源电流检测 电池监视 微功率有源滤波器 4mA 至 20mA 发送器 封装信息
