LT1637 - 1.1MHz、0.4V/µs Over-The-Top 微功率、轨至轨输入和输出运算放大器
LT®1637 是一款采用全单电源和分离电源 (总电压为 2.7V 至 44V) 工作的坚固型运放。LT1637 具有一个 1.1MHz 的增益带宽乘积，且吸收的静态电流小于 250µA。可将 LT1637 关断，以使输出呈高阻抗状态并把静态电流减小至仅 3µA。LT1637 拥有反向电源保护功能：对于高达 25V 的反向电源其几乎不吸收电流。LT1637 的输入范围包括两个电源以及至两个电源的输出摆幅。与大多数微功率运放不同，LT1637 能够驱动重负载；其轨至轨输出可驱动 25mA。当使用任选的 0.22µF 和 150Ω 补偿时，LT1637 可为高达 4700pF 的全电容性负载提供稳定的单位增益。
LT1637 具有一个独特的输入级，其可在高于正电源的电压条件下运作并保持高阻抗状态。输入可接受 44V (差分和共模)，即使在采用一个 3V 工作电源时也不例外。内置电阻器负责为输入提供针对低于负电源达 22V 之故障的保护。当输入比 VEE 低 5V 或比 VEE 高 44V 时不会发生输出反相，这与 VCC 无关。

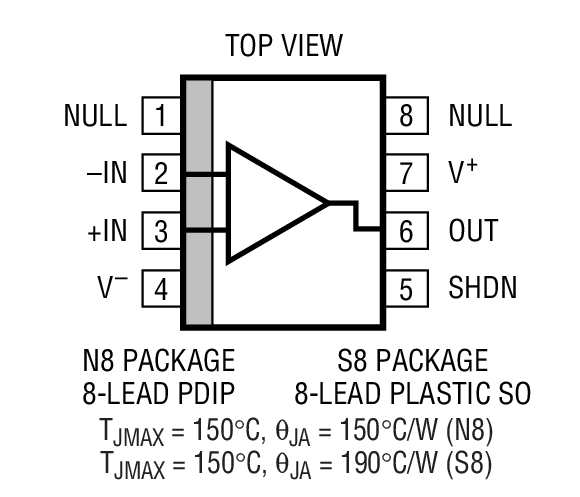

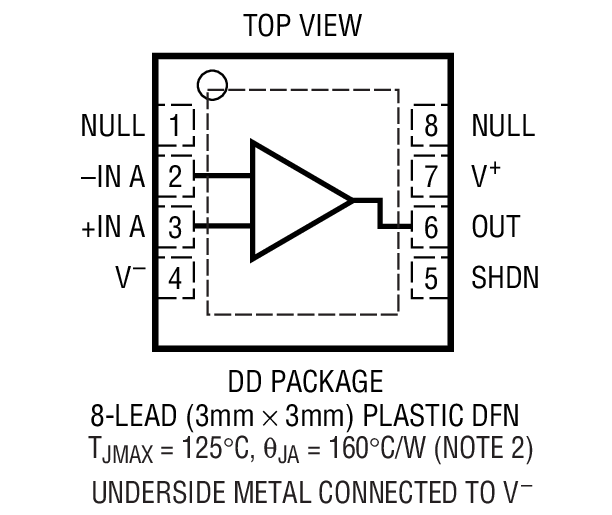

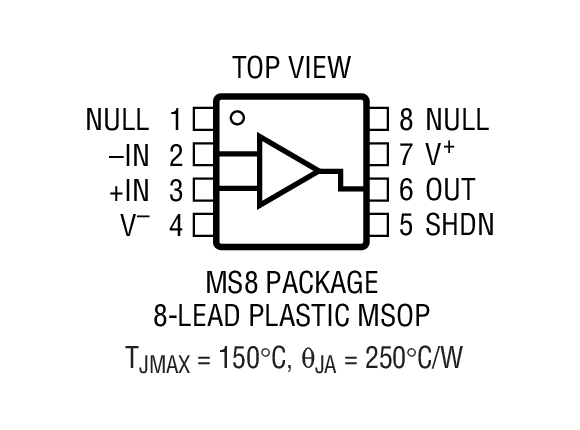

LT1637 运放采用 8 引脚 MSOP、PDIP 和 SO 封装。对于空间受限的应用，LT1637 可提供3mm x 3mm x 0.8mm 双列细间距无引线封装 (DFN)。
特点

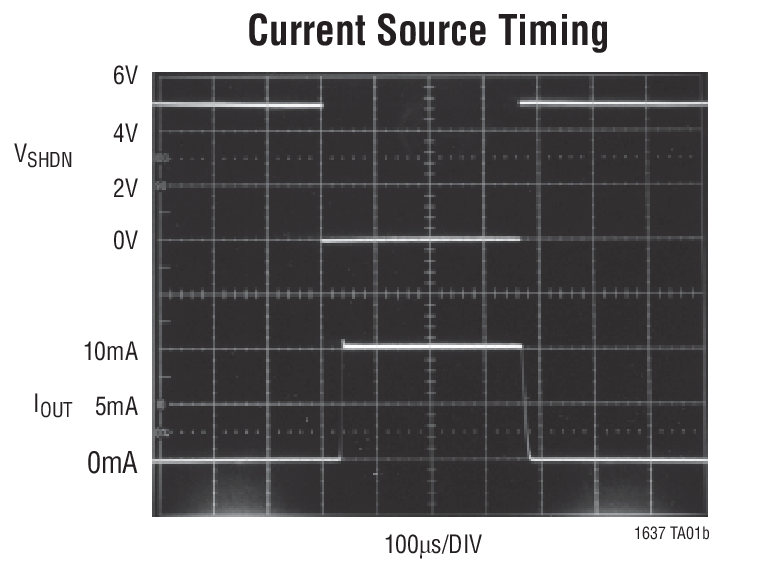

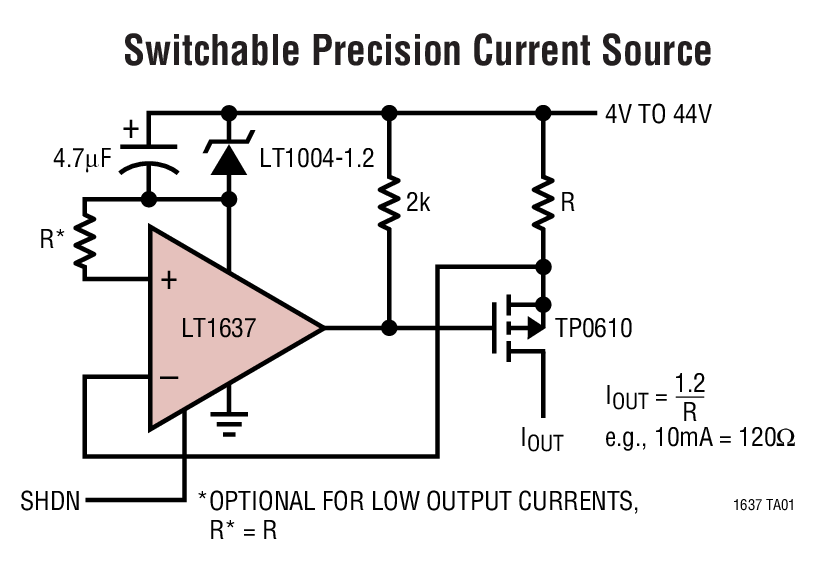

典型应用  | 应用
封装信息   |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT1637CDD#PBF | 3x3 DFN-8 | C | $2.59 | $1.80 |
| LT1637CDD#TRPBF | 3x3 DFN-8 | C | $1.85 | |
| LT1637CMS8#PBF | MS-8 | C | $2.00 | $1.70 |
| LT1637CMS8#TRPBF | MS-8 | C | $1.76 | |
| LT1637CN8#PBF | N-8 | C | $1.70 | $1.45 |
| LT1637CS8#PBF | SO-8 | C | $1.75 | $1.50 |
| LT1637CS8#TRPBF | SO-8 | C | $1.56 | |
| LT1637HS8#PBF | SO-8 | H | $2.02 | $1.75 |
| LT1637HS8#TRPBF | SO-8 | H | $1.81 | |
| LT1637IDD#PBF | 3x3 DFN-8 | I | $3.11 | $2.16 |
| LT1637IDD#TRPBF | 3x3 DFN-8 | I | $2.21 | |
| LT1637IMS8#PBF | MS-8 | I | $2.67 | $1.87 |
| LT1637IMS8#TRPBF | MS-8 | I | $1.93 | |
| LT1637IN8#PBF | N-8 | I | $1.90 | $1.60 |
| LT1637IS8#PBF | SO-8 | I | $1.95 | $1.65 |
| LT1637IS8#TRPBF | SO-8 | I | $1.71 | |
| LT1637MPS8 | SO-8 | MP | ||
| LT1637MPS8#PBF | SO-8 | MP | $6.47 | $4.58 |
| LT1637MPS8#TR | SO-8 | MP | ||
| LT1637MPS8#TRPBF | SO-8 | MP | $6.47 | $4.58 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC417B | DIP8, MS8, S8, SOT23-6 | Multi-Footprint General Purpose Board for Single Op. Amp | $25.00 |
| DC593A | LT1637CDD | Over-The-Top, Micropower, Rail-to-Rail Input and Output Op Amp in DFN Package | $50.00 |
