LT1783 - 采用 SOT-23 封装的 1.25MHz、Over-The-Top 微功率、轨至轨输入和输出运算放大器

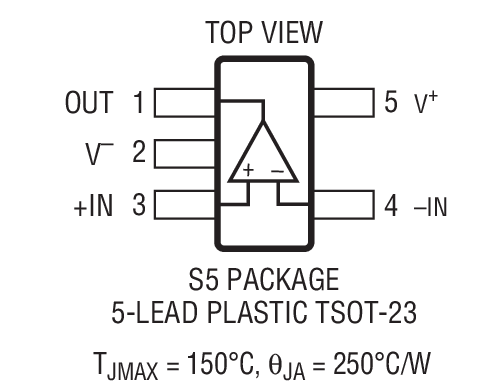

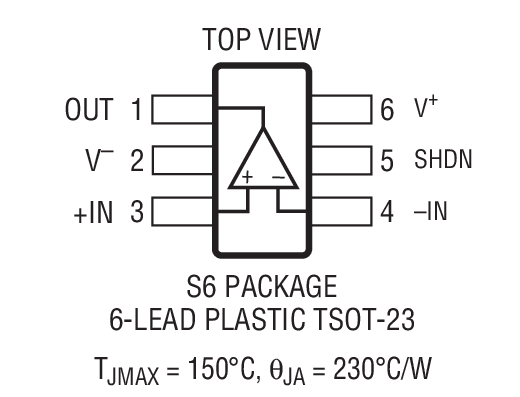

LT®1783 是一款采用小外形 SOT-23 封装的 1.25MHz 运算放大器，可采用全单电源和分离电源工作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流少于 300μA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可以忽略不计。 LT1783 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top® 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 的时候也不例外)。 LT1783 能够驱动高达 18mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5μA。LT1783 运算放大器采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较低功率的应用，请查阅 LT1782 的相关信息。
特点

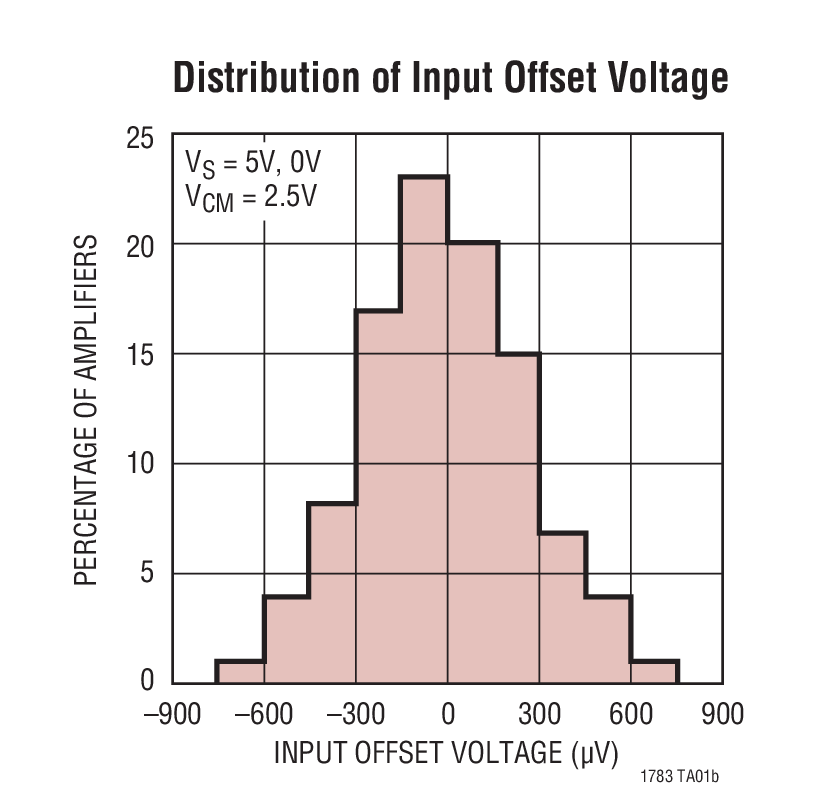

典型应用  | 应用
封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT1783CS5#PBF | SOT-23 | C | $1.37 | |
| LT1783CS5#TRMPBF | SOT-23 | C | $1.37 | $1.12 |
| LT1783CS5#TRPBF | SOT-23 | C | $1.37 | $1.10 |
| LT1783CS6#PBF | SOT-23 | C | $1.57 | |
| LT1783CS6#TRMPBF | SOT-23 | C | $1.57 | $1.32 |
| LT1783CS6#TRPBF | SOT-23 | C | $1.57 | $1.30 |
| LT1783HS5#PBF | SOT-23 | H | $1.87 | |
| LT1783HS5#TRMPBF | SOT-23 | H | $1.87 | $1.58 |
| LT1783HS5#TRPBF | SOT-23 | H | $1.87 | $1.56 |
| LT1783HS6#PBF | SOT-23 | H | $2.02 | |
| LT1783HS6#TRMPBF | SOT-23 | H | $2.02 | $1.73 |
| LT1783HS6#TRPBF | SOT-23 | H | $2.02 | $1.71 |
| LT1783IS5#PBF | SOT-23 | I | $1.67 | |
| LT1783IS5#TRMPBF | SOT-23 | I | $1.67 | $1.43 |
| LT1783IS5#TRPBF | SOT-23 | I | $1.67 | $1.41 |
| LT1783IS6#PBF | SOT-23 | I | $1.87 | |
| LT1783IS6#TRMPBF | SOT-23 | I | $1.97 | $1.63 |
| LT1783IS6#TRPBF | SOT-23 | I | $1.87 | $1.61 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC417B | DIP8, MS8, S8, SOT23-6 | Multi-Footprint General Purpose Board for Single Op. Amp | $25.00 |
| DC479A | LT3781EG, LTC1698EGN, LT1783CS5 | Isolated Synchronous, Forward Converter, Vin=36V-72V, Vout=3.3V @ 15A | $75.00 |
| DC617A | LT3781EG LTC1698EGN LT1783CS5 | Isolated Synchronous Forward Converter, +Vin = 36V - 72V, +Vout = 2.5V @ 20A, Quarter Brick footprint | $75.00 |
- DN221 - SOT-23 Micropower, Rail to Rail Op Amps Operate with Inputs Above the Positive Supply
- DN227 - Sense Milliamps to Kiloamps and Digitize to 12 Bits
- DN339 - An Autoranging True RMS Converter
- R417 Reliability Data
- May 2004 Boost Converter Drives 1A White LEDs
- Nov 1999 SOT-23 Micropower, Rail-to-Rail Op Amps Operate with Inputs above the Positive Supply
- LT1783 Footprints and Symbols
