LT1809 - 单通道、180MHz、350V/μs 轨至轨输入和输出低失真运算放大器
LT®1809 / LT1810 是单通道/双通道、低失真、轨至轨输入和输出运算放大器，具有一个 350V/μs 的转换速率。这些放大器拥有一个 320MHz 的 -3dB 带宽 (在单位增益条件下)、一个 180MHz 的增益-带宽乘积 (AV ≥10) 和一个 85mA 的输出电流，以适应低电压、高性能信号调理系统的需要。
LT1809 / LT1810 具有一个包括两个电源轨的输入范围，以及一个在任一电源轨的 20mV 之内摆动的输出，旨在最大限度地拓宽低电源电压应用中的信号动态范围。

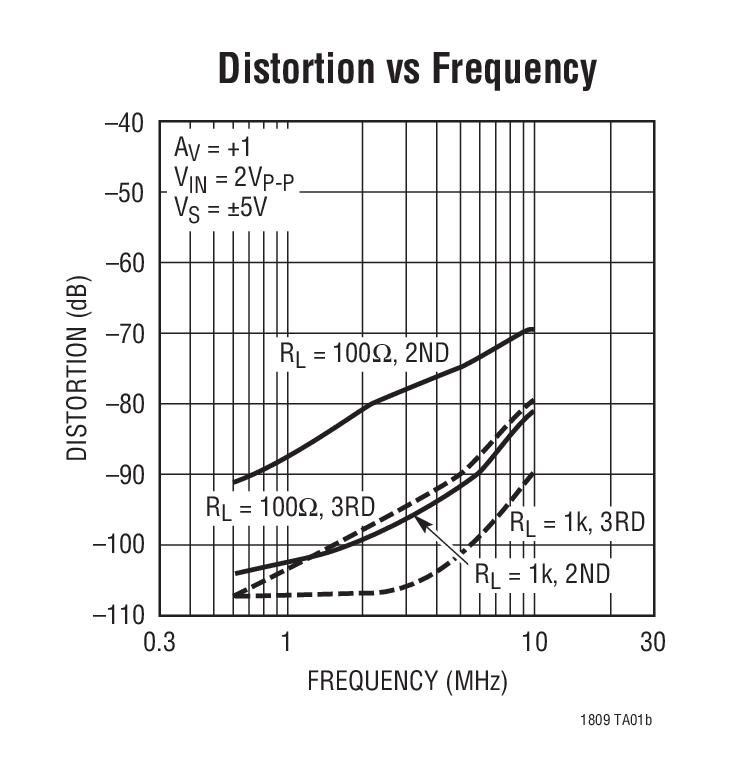

LT1809 / LT1810 具有非常低的失真 (在高达 5MHz 的频率条件下为 -90dBc)，因而使得它们能够在高性能数据采集系统中使用。
LT1809 / LT1810 能够在 2.5V 至 12.6V 的电源范围内保持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。输入可以被驱动至电源范围以外，而不会造成损坏或输出倒相的情况。

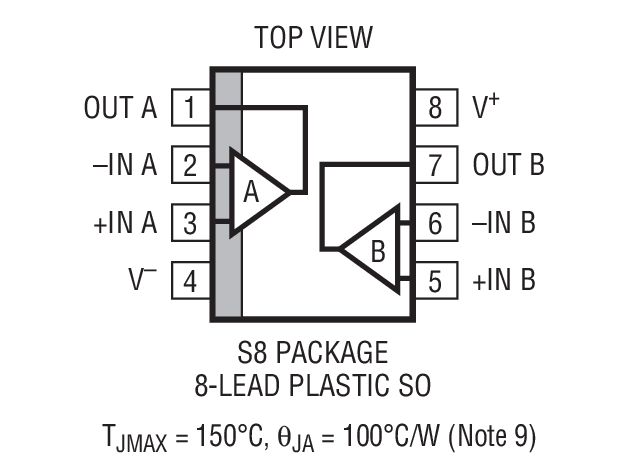

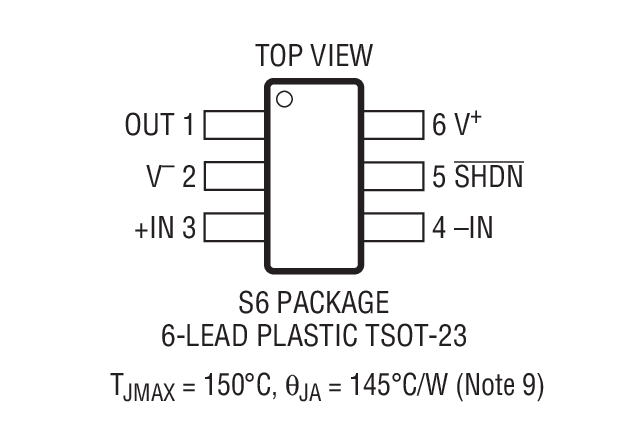

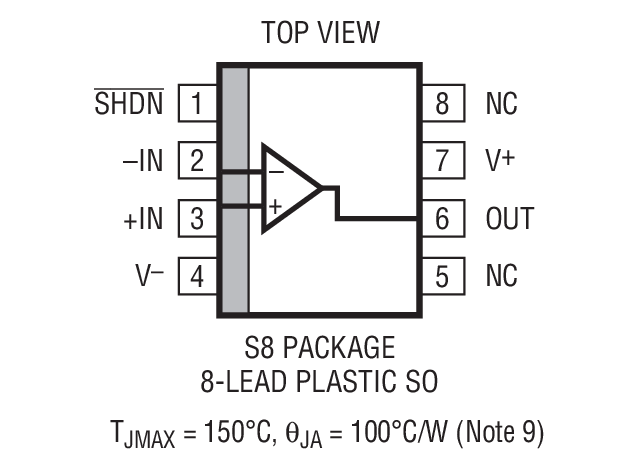

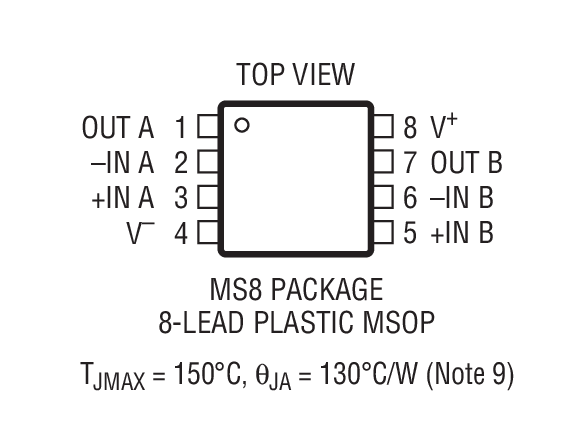

LT1809 采用具标准运算放大器引出脚配置的 8 引脚 SO 封装和 6 引脚 SOT-23 封装。LT1810 具有标准的双通道运算放大器引出脚配置，并采用 8 引脚 SO 和 MSOP 封装。这些器件可被用来直接替代许多运算放大器，以改善输入/输出范围和性能。
特点

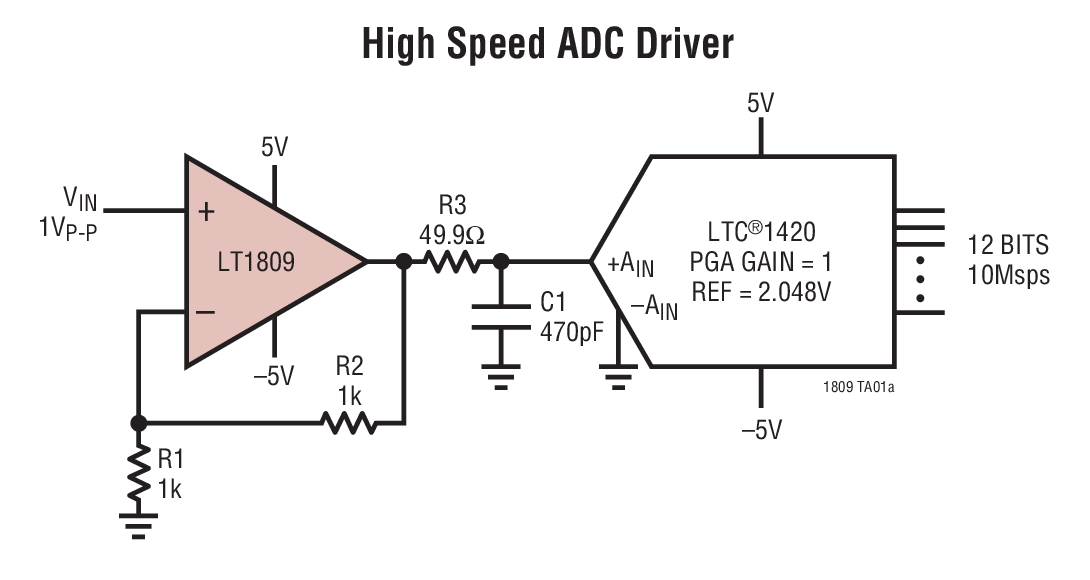

典型应用  | 应用
封装信息    |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT1809CS6#PBF | SOT-23 | C | $2.33 | |
| LT1809CS6#TRMPBF | SOT-23 | C | $2.33 | $1.77 |
| LT1809CS6#TRPBF | SOT-23 | C | $2.33 | $1.75 |
| LT1809CS8#PBF | SO-8 | C | $2.25 | $1.75 |
| LT1809CS8#TRPBF | SO-8 | C | $1.81 | |
| LT1809IS6#PBF | SOT-23 | I | $2.58 | |
| LT1809IS6#TRMPBF | SOT-23 | I | $2.58 | $2.03 |
| LT1809IS6#TRPBF | SOT-23 | I | $2.58 | $2.01 |
| LT1809IS8#PBF | SO-8 | I | $2.50 | $1.95 |
| LT1809IS8#TRPBF | SO-8 | I | $2.01 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC417B | DIP8, MS8, S8, SOT23-6 | Multi-Footprint General Purpose Board for Single Op. Amp | $25.00 |
