LT1999 - 高电压、双向电流检测放大器

LT®1999 是一款高速、精准的电流检测放大器,专为在一个宽共模范围内监视双向电流而设计。LT1999 可提供三种增益选项:10V/V、20V/V 和 50V/V。 LT1999 通过一个外部阻性分路器来检测电流,并产生一个输出电压,可指示检测电流的数值和方向。输出电压以位于电源电压与地之间的中间电压为参考电位,或者也可以采用一个外部电压来设定参考电平。LT1999 具有一个 2MHz 带宽和一个 –5V 至 80V 的共模输入范围,因而适合于监视 H 桥电机控制器中的电流、开关电源、螺线管电流、以及电池充电电流 (从满充电至电量耗尽)。 LT1999 采用一个独立的 5V 工作电源,并吸收 1.55mA 电流。该器件提供了一种停机模式以最大限度地降低功耗。

LT1999 可提供 8 引脚 SOP、8 引脚 MSOP (原有引脚) 或专为 FMEA 的 8 引脚选项。

特点
  • 具三种增益选项的缓冲输出:            10V/V、20V/V、50V/V
  • 增益准确度:0.5% (最大值)
  • 输入共模电压范围:–5V 至 80V
  • AC CMRR > 80dB (在 100kHz)
  • 输入失调电压:1.5mV (最大值)
  • –3dB 带宽:2MHz
  • 在整个共模范围内实现了平滑、连续的运作
  • 可承受 4kV HBM 和 1kV CDM
  • 低功率停机模式:<10μA
  • –55°C 至 150°C 工作温度范围
  • 8 引脚 MSOP 封装和 8 引脚 SO (窄体) 封装
  • 专为 FMEA 的 8 引脚 MSOP 引脚选项
典型应用

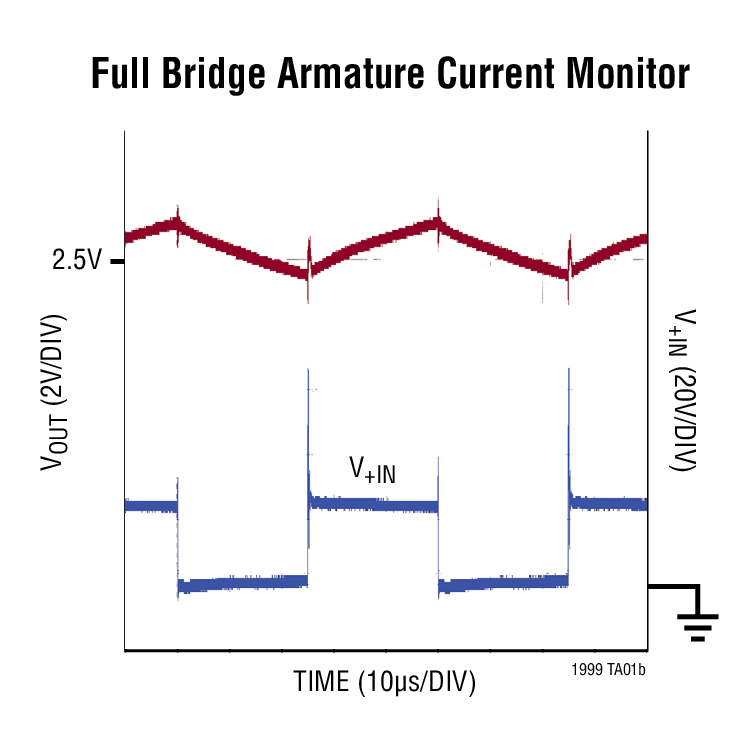

LT1999 Typical Application
LT1999 Typical Application
应用
  • 高端或低端电流检测
  • H 桥电机控制
  • 螺线管电流检测
  • 高电压数据采集
  • PWM 控制环路
  • 熔丝 / MOSFET 监视
封装信息

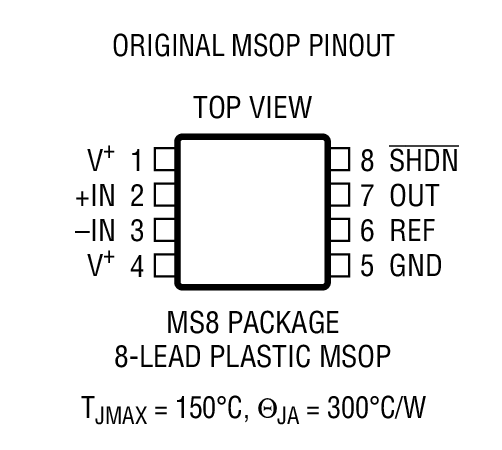

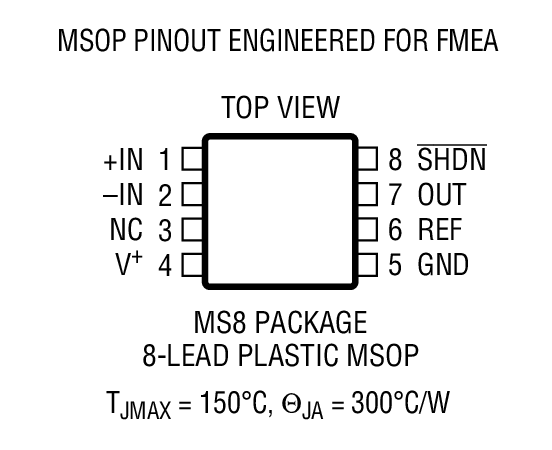

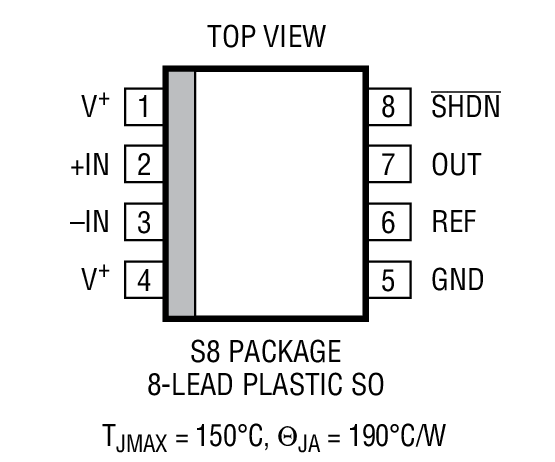

LT1999 Package Drawing
LT1999 Package Drawing
LT1999 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1999CMS8-10#PBFMS-8C$2.69$1.92
LT1999CMS8-10#TRPBFMS-8C$2.75$1.98
LT1999CMS8-10F#PBFMS-8C$2.69$1.92
LT1999CMS8-10F#TRPBFMS-8C$1.98
LT1999CMS8-20#PBFMS-8C$2.69$1.93
LT1999CMS8-20#TRPBFMS-8C$2.75$1.98
LT1999CMS8-20F#PBFMS-8C$2.69$1.92
LT1999CMS8-20F#TRPBFMS-8C$1.98
LT1999CMS8-50#PBFMS-8C$2.69$1.92
LT1999CMS8-50#TRPBFMS-8C$2.75$1.98
LT1999CMS8-50F#PBFMS-8C$2.69$1.92
LT1999CMS8-50F#TRPBFMS-8C$1.98
LT1999CS8-10#PBFSO-8C$2.69$1.92
LT1999CS8-10#TRPBFSO-8C$2.75$1.98
LT1999CS8-20#PBFSO-8C$2.69$1.92
LT1999CS8-20#TRPBFSO-8C$2.75$1.98
LT1999CS8-50#PBFSO-8C$2.69$1.92
LT1999CS8-50#TRPBFSO-8C$2.75$1.98
LT1999HMS8-10#PBFMS-8H$3.52$2.51
LT1999HMS8-10#TRPBFMS-8H$3.58$2.57
LT1999HMS8-10F#PBFMS-8H$3.52$2.51
LT1999HMS8-10F#TRPBFMS-8H$2.57
LT1999HMS8-20#PBFMS-8H$3.52$2.51
LT1999HMS8-20#TRPBFMS-8H$3.58$2.57
LT1999HMS8-20F#PBFMS-8H$3.52$2.51
LT1999HMS8-20F#TRPBFMS-8H$2.57
LT1999HMS8-50#PBFMS-8H$3.52$2.51
LT1999HMS8-50#TRPBFMS-8H$3.58$2.57
LT1999HMS8-50F#PBFMS-8H$3.52$2.51
LT1999HMS8-50F#TRPBFMS-8H$2.57
LT1999HS8-10#PBFSO-8H$3.52$2.51
LT1999HS8-10#TRPBFSO-8H$3.58$2.57
LT1999HS8-20#PBFSO-8H$3.52$2.51
LT1999HS8-20#TRPBFSO-8H$3.58$2.57
LT1999HS8-50#PBFSO-8H$3.52$2.51
LT1999HS8-50#TRPBFSO-8H$3.58$2.57
LT1999IMS8-10#PBFMS-8I$3.02$2.15
LT1999IMS8-10#TRPBFMS-8I$3.08$2.21
LT1999IMS8-10F#PBFMS-8I$3.02$2.15
LT1999IMS8-10F#TRPBFMS-8I$2.21
LT1999IMS8-20#PBFMS-8I$3.02$2.15
LT1999IMS8-20#TRPBFMS-8I$3.08$2.21
LT1999IMS8-20F#PBFMS-8I$3.02$2.15
LT1999IMS8-20F#TRPBFMS-8I$2.21
LT1999IMS8-50#PBFMS-8I$3.02$2.15
LT1999IMS8-50#TRPBFMS-8I$3.08$2.21
LT1999IMS8-50F#PBFMS-8I$3.02$2.15
LT1999IMS8-50F#TRPBFMS-8I$2.21
LT1999IS8-10#PBFSO-8I$3.02$2.15
LT1999IS8-10#TRPBFSO-8I$3.08$2.21
LT1999IS8-20#PBFSO-8I$3.02$2.15
LT1999IS8-20#TRPBFSO-8I$3.08$2.21
LT1999IS8-50#PBFSO-8I$3.02$2.15
LT1999IS8-50#TRPBFSO-8I$3.08$2.21
LT1999MPMS8-10#PBFMS-8MP$6.83$4.88
LT1999MPMS8-10#TRPBFMS-8MP$6.89$4.94
LT1999MPMS8-10F#PBFMS-8MP$6.83$4.88
LT1999MPMS8-10F#TRPBFMS-8MP$4.94
LT1999MPMS8-20#PBFMS-8MP$6.83$4.88
LT1999MPMS8-20#TRPBFMS-8MP$6.89$4.94
LT1999MPMS8-20F#PBFMS-8MP$6.83$4.88
LT1999MPMS8-20F#TRPBFMS-8MP$4.94
LT1999MPMS8-50#PBFMS-8MP$6.83$4.88
LT1999MPMS8-50#TRPBFMS-8MP$6.89$4.94
LT1999MPMS8-50F#PBFMS-8MP$6.83$4.88
LT1999MPMS8-50F#TRPBFMS-8MP$4.94
LT1999MPS8-10#PBFSO-8MP$6.83$4.88
LT1999MPS8-10#TRPBFSO-8MP$6.89$4.94
LT1999MPS8-20#PBFSO-8MP$6.83$4.88
LT1999MPS8-20#TRPBFSO-8MP$6.89$4.94
LT1999MPS8-50#PBFSO-8MP$6.83$4.88
LT1999MPS8-50#TRPBFSO-8MP$6.89$4.94
演示电路板
器件型号描述价格
DC1698A-ALT1999-10 (MS8) Demoboard$50.00
DC1698A-BLT1999-20 (MS8) Demoboard$50.00
DC1698A-CLT1999-50 (MS8) Demoboard$50.00
