LT3008 系列 - 3μA IQ、20mA、45V 低压差线性稳压器

LT®3008 系列是一款微功率、低压差电压 (LDO) 线性稳压器。该器件可提供 20mA 的输出电流和一个 300mV 的压差电压。无负载静态电流为 3μA。当负载增加时，接地引脚电流保持在低于 5% 输出电流的水平上。在停机模式中，静态电流小于 1μA。

LT3008 稳压器利用低 ESR 陶瓷电容器 (所需的最小电容值仅为 2.2μF) 来优化稳定性和瞬态响应。LT3008 不像其他常见的稳压器那样需要额外的 ESR。内部保护电路包括电流限制、热限制、反向电池保护和反向电流保护。

对于那些需要中等输出驱动能力以及超低待机功耗的应用而言，LT3008 系列是理想的选择。该器件具有 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 的固定输出电压，以及一个具 0.6V 至 44.5V 的可调输出电压范围版本。LT3008 采用 6 引脚 DFN 和 8 引脚 TSOT-23 封装。

特点
  • 超低静态电流：3μA
  • 输入电压范围：2.0V 至 45V
  • 输出电流：20mA
  • 压差电压：300mV
  • 可调输出 (VADJ = VOUT(MIN) = 600mV)
  • 固定输出电压：1.2V、1.5V、1.8V、2.5V、3.3V、5V
  • 输出容差：±2% (在整个负载、输入电压和温度范围内)
  • 在采用低 ESR 陶瓷输出电容器 (最小值为 2.2μF) 时可稳定
  • 停机电流：
  • 电流限制保护
  • 反向电池保护
  • 热限制保护
  • TSOT-23 和 2mm x 2mm DFN 封装

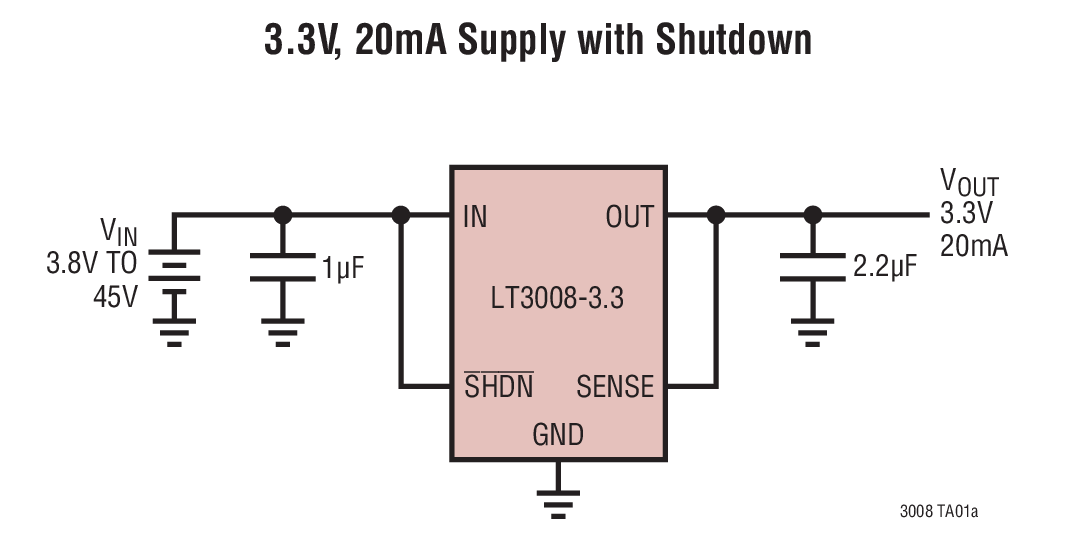

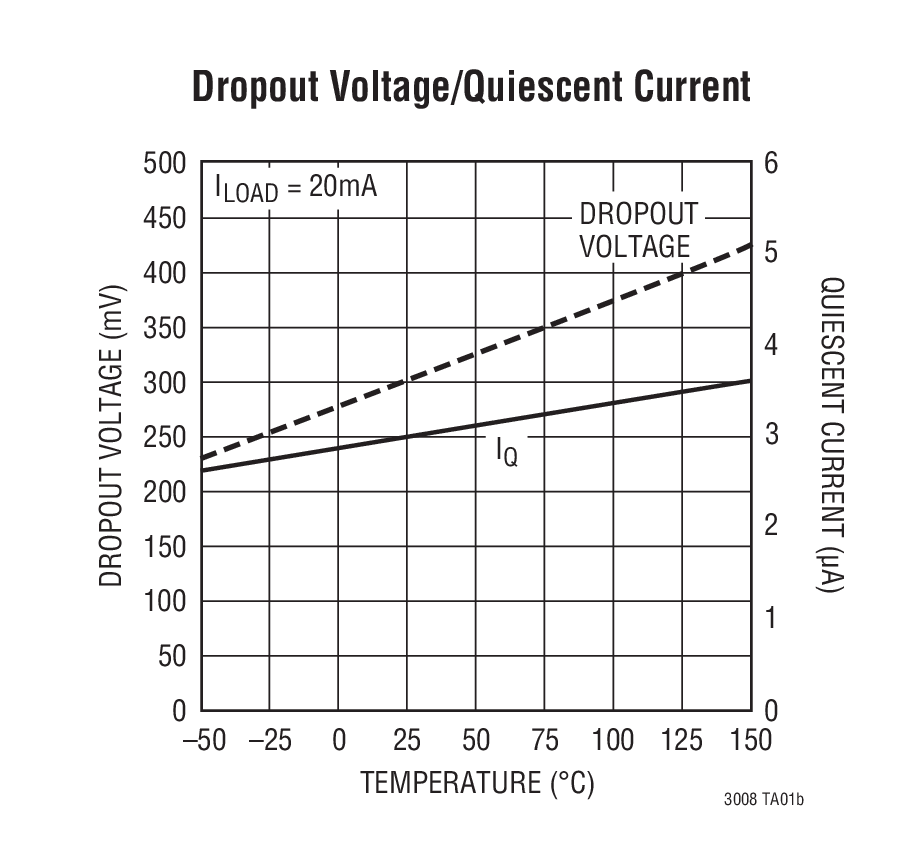

典型应用
LT3008 Typical Application
LT3008 Typical Application
应用
  • 汽车
  • 低电流电池供电型系统
  • 保活电源
  • 远程监视
  • 公用事业表
  • 低功率工业应用

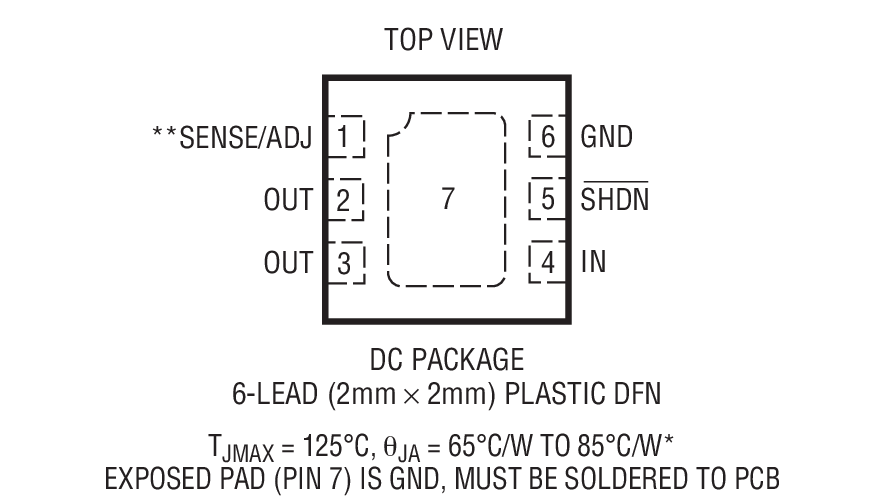

封装信息
LT3008 Package Drawing
LT3008 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3008EDC-1.2#PBF2x2 DFN-6E$1.71
LT3008EDC-1.2#TRMPBF2x2 DFN-6E$1.71$1.25
LT3008EDC-1.2#TRPBF2x2 DFN-6E$1.71$1.20
LT3008EDC-1.5#PBF2x2 DFN-6E$1.71
LT3008EDC-1.5#TRMPBF2x2 DFN-6E$1.71$1.25
LT3008EDC-1.5#TRPBF2x2 DFN-6E$1.71$1.20
LT3008EDC-1.8#PBF2x2 DFN-6E$1.71
LT3008EDC-1.8#TRMPBF2x2 DFN-6E$1.71$1.25
LT3008EDC-1.8#TRPBF2x2 DFN-6E$1.71$1.20
LT3008EDC-2.5#PBF2x2 DFN-6E$1.71
LT3008EDC-2.5#TRMPBF2x2 DFN-6E$1.71$1.25
LT3008EDC-2.5#TRPBF2x2 DFN-6E$1.71$1.20
LT3008EDC-3.3#PBF2x2 DFN-6E$1.71
LT3008EDC-3.3#TRMPBF2x2 DFN-6E$1.71$1.25
LT3008EDC-3.3#TRPBF2x2 DFN-6E$1.71$1.20
LT3008EDC-5#PBF2x2 DFN-6E$1.71
LT3008EDC-5#TRMPBF2x2 DFN-6E$1.71$1.25
LT3008EDC-5#TRPBF2x2 DFN-6E$1.71$1.20
LT3008EDC#PBF2x2 DFN-6E$1.71
LT3008EDC#TRMPBF2x2 DFN-6E$1.71$1.25
LT3008EDC#TRPBF2x2 DFN-6E$1.71$1.20
LT3008ETS8-1.2#PBFSOT-23E$1.71
LT3008ETS8-1.2#TRMPBFSOT-23E$1.71$1.25
LT3008ETS8-1.2#TRPBFSOT-23E$1.71$1.20
LT3008ETS8-1.5#PBFSOT-23E$1.71
LT3008ETS8-1.5#TRMPBFSOT-23E$1.71$1.25
LT3008ETS8-1.5#TRPBFSOT-23E$1.71$1.20
LT3008ETS8-1.8#PBFSOT-23E$1.71
LT3008ETS8-1.8#TRMPBFSOT-23E$1.71$1.25
LT3008ETS8-1.8#TRPBFSOT-23E$1.71$1.20
LT3008ETS8-2.5#PBFSOT-23E$1.71
LT3008ETS8-2.5#TRMPBFSOT-23E$1.71$1.25
LT3008ETS8-2.5#TRPBFSOT-23E$1.71$1.20
LT3008ETS8-3.3#PBFSOT-23E$1.71
LT3008ETS8-3.3#TRMPBFSOT-23E$1.71$1.25
LT3008ETS8-3.3#TRPBFSOT-23E$1.71$1.20
LT3008ETS8-5#PBFSOT-23E$1.71
LT3008ETS8-5#TRMPBFSOT-23E$1.71$1.25
LT3008ETS8-5#TRPBFSOT-23E$1.71$1.20
LT3008ETS8#PBFSOT-23E$1.71
LT3008ETS8#TRMPBFSOT-23E$1.71$1.25
LT3008ETS8#TRPBFSOT-23E$1.71$1.20
LT3008IDC-1.2#PBF2x2 DFN-6I$2.00
LT3008IDC-1.2#TRMPBF2x2 DFN-6I$2.00$1.45
LT3008IDC-1.2#TRPBF2x2 DFN-6I$2.00$1.40
LT3008IDC-1.5#PBF2x2 DFN-6I$2.00
LT3008IDC-1.5#TRMPBF2x2 DFN-6I$2.00$1.45
LT3008IDC-1.5#TRPBF2x2 DFN-6I$2.00$1.40
LT3008IDC-1.8#PBF2x2 DFN-6I$2.00
LT3008IDC-1.8#TRMPBF2x2 DFN-6I$2.00$1.45
LT3008IDC-1.8#TRPBF2x2 DFN-6I$2.00$1.40
LT3008IDC-2.5#PBF2x2 DFN-6I$2.00
LT3008IDC-2.5#TRMPBF2x2 DFN-6I$2.00$1.45
LT3008IDC-2.5#TRPBF2x2 DFN-6I$2.00$1.40
LT3008IDC-3.3#PBF2x2 DFN-6I$2.00
LT3008IDC-3.3#TRMPBF2x2 DFN-6I$2.00$1.45
LT3008IDC-3.3#TRPBF2x2 DFN-6I$2.00$1.40
LT3008IDC-5#PBF2x2 DFN-6I$2.00
LT3008IDC-5#TRMPBF2x2 DFN-6I$2.00$1.45
LT3008IDC-5#TRPBF2x2 DFN-6I$2.00$1.40
LT3008IDC#PBF2x2 DFN-6I$2.00
LT3008IDC#TRMPBF2x2 DFN-6I$2.00$1.45
LT3008IDC#TRPBF2x2 DFN-6I$2.00$1.40
LT3008ITS8-1.2#PBFSOT-23I$2.00
LT3008ITS8-1.2#TRMPBFSOT-23I$2.00$1.45
LT3008ITS8-1.2#TRPBFSOT-23I$2.00$1.40
LT3008ITS8-1.5#PBFSOT-23I$2.00
LT3008ITS8-1.5#TRMPBFSOT-23I$2.00$1.45
LT3008ITS8-1.5#TRPBFSOT-23I$2.00$1.40
LT3008ITS8-1.8#PBFSOT-23I$2.00
LT3008ITS8-1.8#TRMPBFSOT-23I$2.00$1.45
LT3008ITS8-1.8#TRPBFSOT-23I$2.00$1.40
LT3008ITS8-2.5#PBFSOT-23I$2.00
LT3008ITS8-2.5#TRMPBFSOT-23I$2.00$1.45
LT3008ITS8-2.5#TRPBFSOT-23I$2.00$1.40
LT3008ITS8-3.3#PBFSOT-23I$2.00
LT3008ITS8-3.3#TRMPBFSOT-23I$2.00$1.45
LT3008ITS8-3.3#TRPBFSOT-23I$2.00$1.40
LT3008ITS8-5#PBFSOT-23I$2.00
LT3008ITS8-5#TRMPBFSOT-23I$2.00$1.45
LT3008ITS8-5#TRPBFSOT-23I$2.00$1.40
LT3008ITS8#PBFSOT-23I$2.00
LT3008ITS8#TRMPBFSOT-23I$2.00$1.45
LT3008ITS8#TRPBFSOT-23I$2.00$1.40
LT3008MPTS8SOT-23MP$5.40
LT3008MPTS8-1.2#PBFSOT-23MP$5.40
LT3008MPTS8-1.2#TRMPBFSOT-23MP$5.40$3.83
LT3008MPTS8-1.2#TRPBFSOT-23MP$5.40$3.78
LT3008MPTS8-1.5#PBFSOT-23MP$5.40
LT3008MPTS8-1.5#TRMPBFSOT-23MP$5.40$3.83
LT3008MPTS8-1.5#TRPBFSOT-23MP$5.40$3.78
LT3008MPTS8-1.8#PBFSOT-23MP$5.40
LT3008MPTS8-1.8#TRMPBFSOT-23MP$5.40$3.83
LT3008MPTS8-1.8#TRPBFSOT-23MP$5.40$3.78
LT3008MPTS8-2.5#PBFSOT-23MP$5.40
LT3008MPTS8-2.5#TRMPBFSOT-23MP$5.40$3.83
LT3008MPTS8-2.5#TRPBFSOT-23MP$5.40$3.78
LT3008MPTS8-3.3SOT-23MP$5.40
LT3008MPTS8-3.3#PBFSOT-23MP$5.40
LT3008MPTS8-3.3#TRMSOT-23MP$5.40$3.83
LT3008MPTS8-3.3#TRMPBFSOT-23MP$5.40$3.83
LT3008MPTS8-3.3#TRPBFSOT-23MP$5.40$3.78
LT3008MPTS8-5#PBFSOT-23MP$5.40
LT3008MPTS8-5#TRMPBFSOT-23MP$5.40$3.83
LT3008MPTS8-5#TRPBFSOT-23MP$5.40$3.78
LT3008MPTS8#PBFSOT-23MP$5.40
LT3008MPTS8#TRSOT-23MP$5.40
LT3008MPTS8#TRMSOT-23MP$5.40$3.83
LT3008MPTS8#TRMPBFSOT-23MP$5.40$3.83
LT3008MPTS8#TRPBFSOT-23MP$5.40$3.78
演示电路板
器件型号描述价格
DC1388ALT3008EDC Demo Board | 3uA Iq, 20mA Low Dropout Linear Regulators$75.00
