LT3023 - 双通道 100mA、低压差、低噪声、微功率稳压器

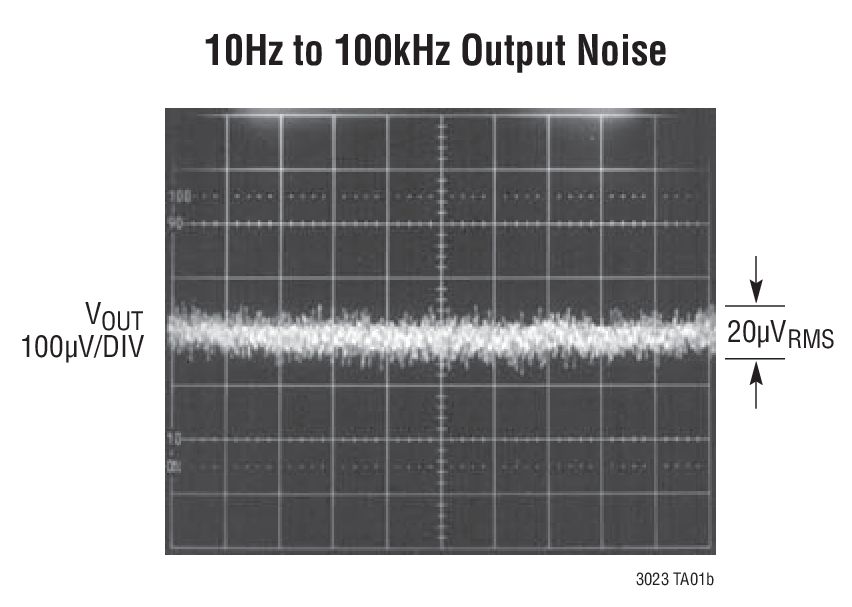

LT®3023是一款双通道、微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器，可把输出噪声降低至 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计，每个通道 20μA 的低静态电流使其成为一种理想的选择。在停机模式中，静态电流减小至 0.1μA 以下。停机控制对于每个通道是独立的，从而在电源管理中提供了灵活性。该器件能够在一个 1.8V 至 20V 的输入电压范围内运作，并能从每个通道提供 100mA 的输出电流和一个 300mV 的压差电压。在压差状态中，静态电流是良好受控的。 LT3023 稳压器可在采用低至 1μF 的输出电容器时实现稳定。可以使用小的陶瓷电容器，而无需其他稳压器所要求的串联电阻。 内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。该器件可以用作一款具一个 1.22V 基准电压的可调型器件。LT3023 稳压器采用耐热增强型 10 引脚 MSOP 和 DFN 封装。
特点

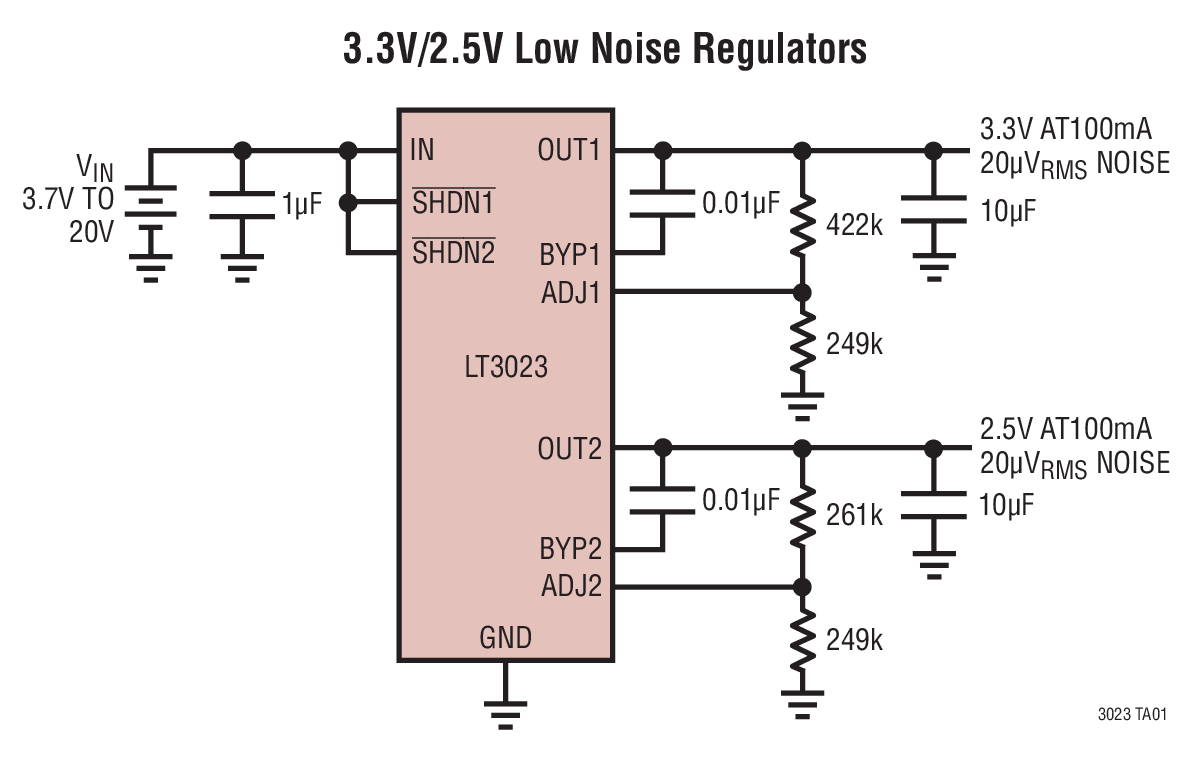

典型应用  | 应用

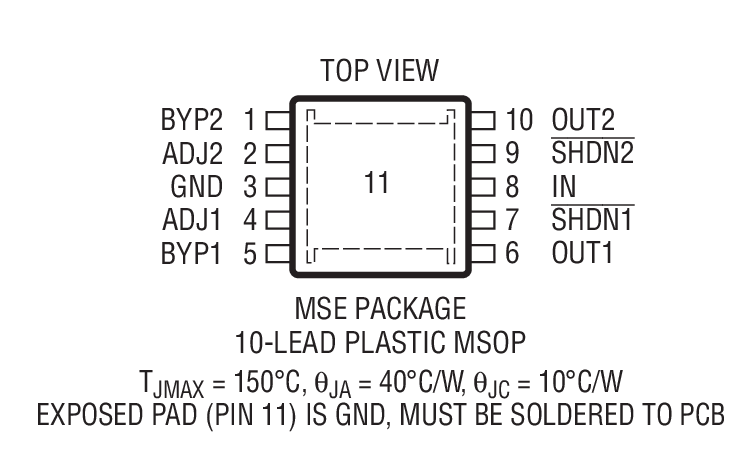

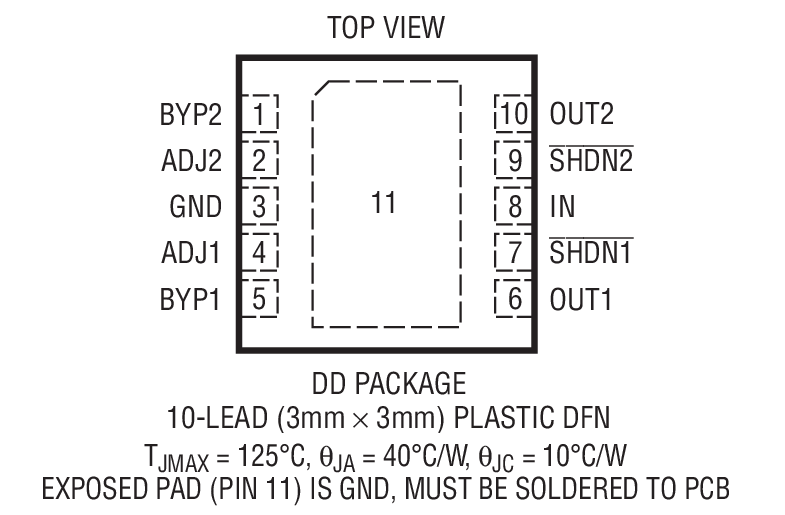

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT3023EDD#PBF | 3x3 DFN-10 | E | $2.43 | $1.70 |
| LT3023EDD#TRPBF | 3x3 DFN-10 | E | $1.80 | |
| LT3023EMSE#PBF | MS-10E | E | $2.29 | $1.60 |
| LT3023EMSE#TRPBF | MS-10E | E | $1.66 | |
| LT3023IDD#PBF | 3x3 DFN-10 | I | $2.67 | $1.87 |
| LT3023IDD#TRPBF | 3x3 DFN-10 | I | $1.93 | |
| LT3023IMSE#PBF | MS-10E | I | $2.51 | $1.76 |
| LT3023IMSE#TRPBF | MS-10E | I | $1.82 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC704A | LT3023EDD Demo Board | Dual Output, Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, Vout1/Vout2 = 2.5V/3.3V/5V @ 100mA | $75.00 |
