LT3063 - 具输出放电功能的 45V Vin、微功率、低噪声、200mA LDO

LT®3063 是一款微功率、低压差 (LDO) 线性稳压器,其工作在 1.6V 至 45V 的电源范围,它具有固定输出系列和可调版本。该器件可提供 200mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3063 的静态电流仅为 45μA,并利用一个最小 3.3μF 的输出电容器实现了快速瞬态响应。在停机模式中,静态电流小于 3μA,而且基准软起动电容器复位。

LT3063 具有一个 NMOS 下拉电阻器,这负责在 SHDN 或 IN 被驱动至低电平的情况下对输出进行放电。

内部保护电路包括反向电池保护、反向电流保护、具折返的电流限制和热停机。

LT3063 具有 3.3V 和 5V 的固定输出电压,并且可用作具 600mV 基准到高达 19V 输出电压范围的可调器件。LT3063 采用耐热增强型 8 引脚 2mm x 3mm DFN 和 MSOP 封装。

特点
  • 输入电压范围:1.6V 至 45V
  • 输出电流:200mA
  • 输出放电
  • 静态电流:45μA
  • 压差电压:300mV
  • 低噪声:30μVRMS (10Hz 至 100kHz)
  • 可调输出 (VREF = 600mV)
  • 固定输出电压:3.3V、5V
  • 输出容差:±2% (在整个负载、电压和温度范围内)
  • 单个电容器用于实现基准的软起动并降低输出噪声
  • 停机电流:< 3μA
  • 反向电池保护
  • 电流限制折返和热限制保护
  • 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装
典型应用
LT3063 Typical Application
LT3063 Typical Application
应用
  • 电池供电型系统
  • 汽车电源
  • 工业电源
  • 航空电子设备电源
  • 便携式仪器
  • 医疗仪器
封装信息

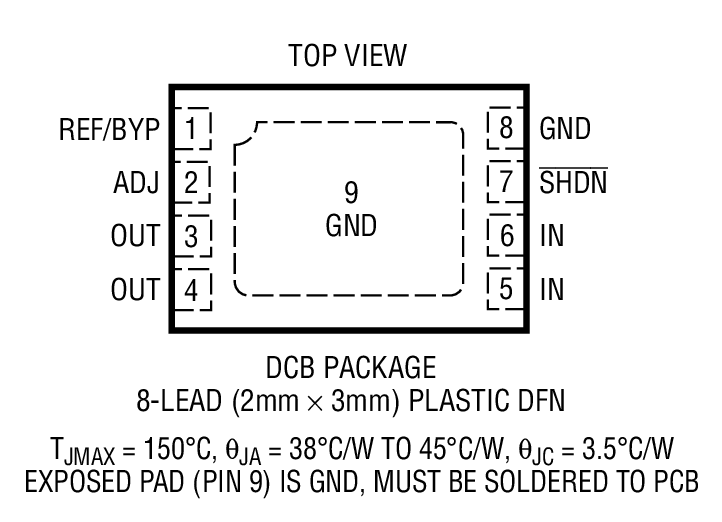

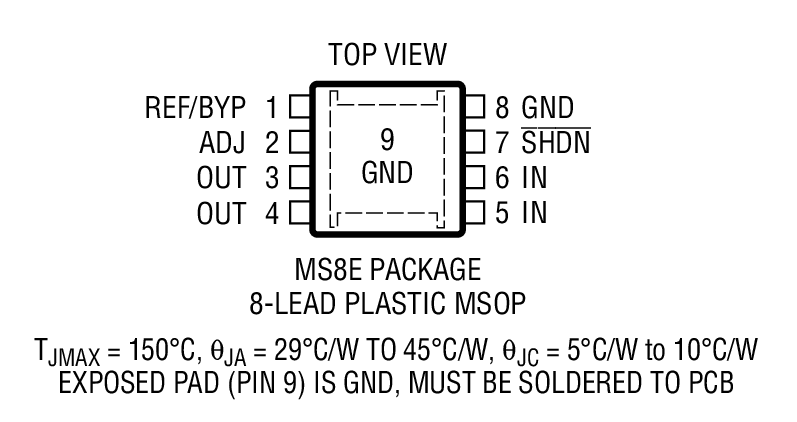

LT3063 Package Drawing
LT3063 Package Drawing
