LT3065 - 具可编程电流限值和电源良好标记的 45V VIN、500mA 低噪声线性稳压器

LT®3065 是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器，其工作在一个 1.8V 至 45V 的输入电压范围内。该器件可提供 500mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。

由单个电阻器负责设置 LT3065 的电流限值，并可在一个很宽的输入电压和温度范围内实现 ±10% 的准确度。一个 PWRGD 标记用于指示输出调节。

LT3065 利用低 ESR 陶瓷电容器优化了稳定性和瞬态响应，所需的最小电容为 3.3μF。内部保护电路包括具折返的电流限制、热限制、反向电池保护、反向电流保护和反向输出保护。

LT3065 可提供 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 固定输出电压，以及用作一个 0.6V 至 40V 输出电压范围的可调型器件。LT3065 采用耐热性能增强型 10 引脚 3mm x 3mm DFN 封装和 12 引脚 MSOP 封装。

特点
  • 输入电压范围：1.8V 至 45V
  • 输出电流：500mA
  • 压差电压：300mV
  • 可编程精准电流限值：±10%
  • 电源良好标记
  • 低噪声：25μVRMS (10Hz 至 100kHz)
  • 可调输出 (VREF = VOUT(MIN) = 600mV)
  • 输出容差：±2% (在整个电压、负载和温度范围内)
  • 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 3.3μF) 时保持稳定
  • 单个电容器用于实现基准的软起动并降低输出噪声
  • 电流限制折返保护
  • 停机电流：<1μA
  • 反向电池和热限制保护
  • 10 引脚 3mm x 3mm DFN 封装和 12 引脚 MSOP 封装
典型应用

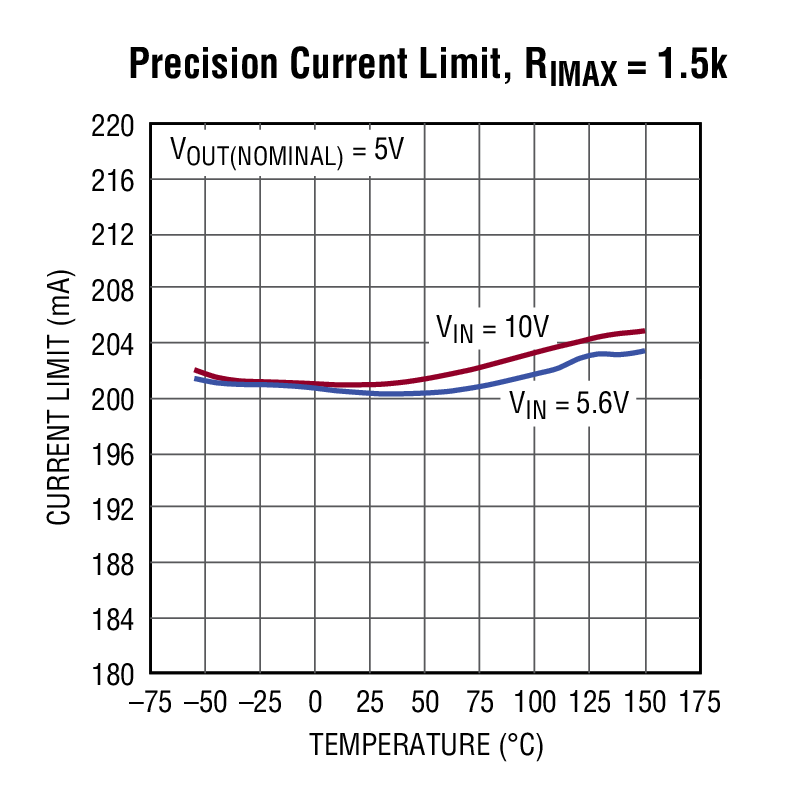

LT3065 Typical Application
LT3065 Typical Application
应用
  • 电池供电型系统
  • 汽车电源
  • 工业电源
  • 航空电子设备电源
  • 便携式仪器
封装信息

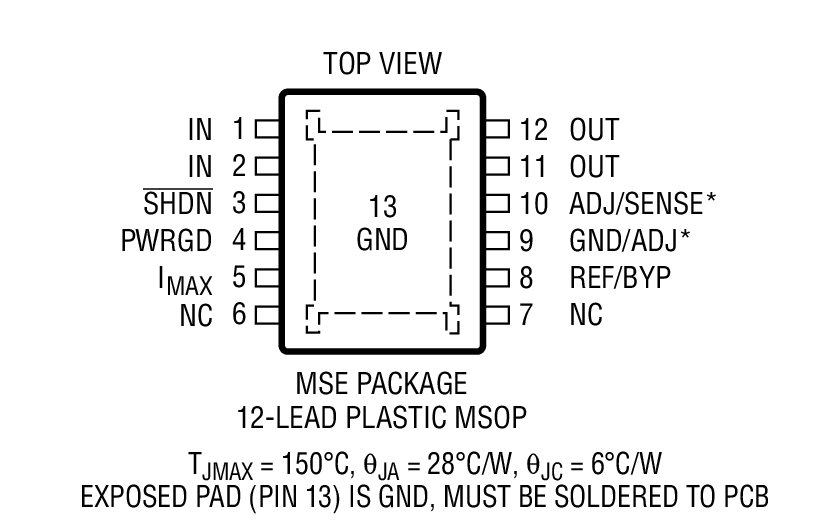

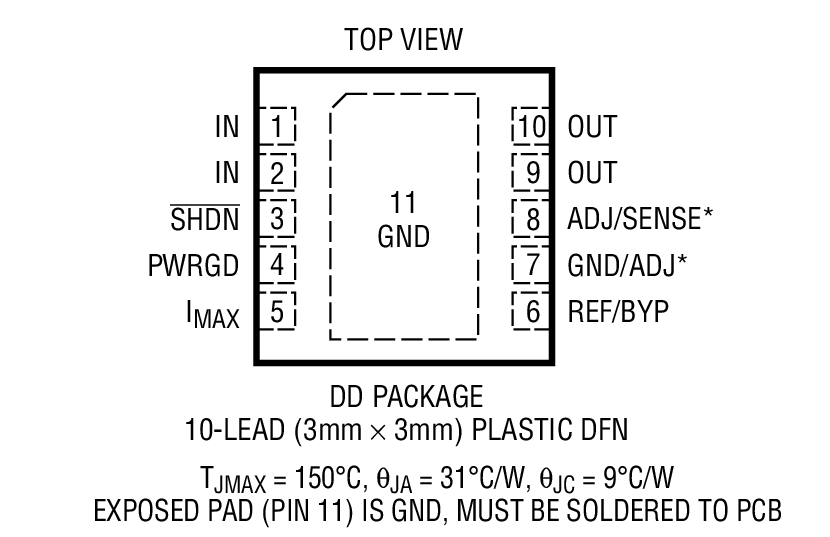

LT3065 Package Drawing
LT3065 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3065EDD-1.2#PBF3x3 DFN-10E$2.64$1.85
LT3065EDD-1.2#TRPBF3x3 DFN-10E$1.91
LT3065EDD-1.5#PBF3x3 DFN-10E$2.64$1.85
LT3065EDD-1.5#TRPBF3x3 DFN-10E$1.91
LT3065EDD-1.8#PBF3x3 DFN-10E$2.64$1.85
LT3065EDD-1.8#TRPBF3x3 DFN-10E$1.91
LT3065EDD-2.5#PBF3x3 DFN-10E$2.64$1.85
LT3065EDD-2.5#TRPBF3x3 DFN-10E$1.91
LT3065EDD-3.3#PBF3x3 DFN-10E$2.64$1.85
LT3065EDD-3.3#TRPBF3x3 DFN-10E$1.91
LT3065EDD-5#PBF3x3 DFN-10E$2.64$1.85
LT3065EDD-5#TRPBF3x3 DFN-10E$1.91
LT3065EDD#PBF3x3 DFN-10E$2.64$1.85
LT3065EDD#TRPBF3x3 DFN-10E$1.91
LT3065EMSE-1.2#PBFMS-12EE$2.64$1.85
LT3065EMSE-1.2#TRPBFMS-12EE$1.91
LT3065EMSE-1.5#PBFMS-12EE$2.64$1.85
LT3065EMSE-1.5#TRPBFMS-12EE$1.91
LT3065EMSE-1.8#PBFMS-12EE$2.64$1.85
LT3065EMSE-1.8#TRPBFMS-12EE$1.91
LT3065EMSE-2.5#PBFMS-12EE$2.64$1.85
LT3065EMSE-2.5#TRPBFMS-12EE$1.91
LT3065EMSE-3.3#PBFMS-12EE$2.64$1.85
LT3065EMSE-3.3#TRPBFMS-12EE$1.91
LT3065EMSE-5#PBFMS-12EE$2.64$1.85
LT3065EMSE-5#TRPBFMS-12EE$1.91
LT3065EMSE#PBFMS-12EE$2.64$1.85
LT3065EMSE#TRPBFMS-12EE$1.91
LT3065HDD-1.2#PBF3x3 DFN-10H$3.43$2.40
LT3065HDD-1.2#TRPBF3x3 DFN-10H$2.46
LT3065HDD-1.5#PBF3x3 DFN-10H$3.43$2.40
LT3065HDD-1.5#TRPBF3x3 DFN-10H$2.46
LT3065HDD-1.8#PBF3x3 DFN-10H$3.43$2.40
LT3065HDD-1.8#TRPBF3x3 DFN-10H$2.46
LT3065HDD-2.5#PBF3x3 DFN-10H$3.43$2.40
LT3065HDD-2.5#TRPBF3x3 DFN-10H$2.46
LT3065HDD-3.3#PBF3x3 DFN-10H$3.43$2.40
LT3065HDD-3.3#TRPBF3x3 DFN-10H$2.46
LT3065HDD-5#PBF3x3 DFN-10H$3.43$2.40
LT3065HDD-5#TRPBF3x3 DFN-10H$2.46
LT3065HDD#PBF3x3 DFN-10H$3.43$2.40
LT3065HDD#TRPBF3x3 DFN-10H$2.46
LT3065HMSE-1.2#PBFMS-12EH$3.43$2.40
LT3065HMSE-1.2#TRPBFMS-12EH$2.46
LT3065HMSE-1.5#PBFMS-12EH$3.43$2.40
LT3065HMSE-1.5#TRPBFMS-12EH$2.46
LT3065HMSE-1.8#PBFMS-12EH$3.43$2.40
LT3065HMSE-1.8#TRPBFMS-12EH$2.46
LT3065HMSE-2.5#PBFMS-12EH$3.43$2.40
LT3065HMSE-2.5#TRPBFMS-12EH$2.46
LT3065HMSE-3.3#PBFMS-12EH$3.43$2.40
LT3065HMSE-3.3#TRPBFMS-12EH$2.46
LT3065HMSE-5#PBFMS-12EH$3.43$2.40
LT3065HMSE-5#TRPBFMS-12EH$2.46
LT3065HMSE#PBFMS-12EH$3.43$2.40
LT3065HMSE#TRPBFMS-12EH$2.46
LT3065IDD-1.2#PBF3x3 DFN-10I$3.00$2.10
LT3065IDD-1.2#TRPBF3x3 DFN-10I$2.16
LT3065IDD-1.5#PBF3x3 DFN-10I$3.00$2.10
LT3065IDD-1.5#TRPBF3x3 DFN-10I$2.16
LT3065IDD-1.8#PBF3x3 DFN-10I$3.00$2.10
LT3065IDD-1.8#TRPBF3x3 DFN-10I$2.16
LT3065IDD-2.5#PBF3x3 DFN-10I$3.00$2.10
LT3065IDD-2.5#TRPBF3x3 DFN-10I$2.16
LT3065IDD-3.3#PBF3x3 DFN-10I$3.00$2.10
LT3065IDD-3.3#TRPBF3x3 DFN-10I$2.16
LT3065IDD-5#PBF3x3 DFN-10I$3.00$2.10
LT3065IDD-5#TRPBF3x3 DFN-10I$2.16
LT3065IDD#PBF3x3 DFN-10I$3.00$2.10
LT3065IDD#TRPBF3x3 DFN-10I$2.17
LT3065IMSE-1.2#PBFMS-12EI$3.00$2.10
LT3065IMSE-1.2#TRPBFMS-12EI$2.16
LT3065IMSE-1.5#PBFMS-12EI$3.00$2.10
LT3065IMSE-1.5#TRPBFMS-12EI$2.16
LT3065IMSE-1.8#PBFMS-12EI$3.00$2.10
LT3065IMSE-1.8#TRPBFMS-12EI$2.16
LT3065IMSE-2.5#PBFMS-12EI$3.00$2.10
LT3065IMSE-2.5#TRPBFMS-12EI$2.16
LT3065IMSE-3.3#PBFMS-12EI$3.00$2.10
LT3065IMSE-3.3#TRPBFMS-12EI$2.16
LT3065IMSE-5#PBFMS-12EI$3.00$2.10
LT3065IMSE-5#TRPBFMS-12EI$2.16
LT3065IMSE#PBFMS-12EI$3.00$2.10
LT3065IMSE#TRPBFMS-12EI$2.16
LT3065MPDD-1.2#PBF3x3 DFN-10MP$7.22$5.05
LT3065MPDD-1.2#TRPBF3x3 DFN-10MP$5.11
LT3065MPDD-1.5#PBF3x3 DFN-10MP$7.22$5.05
LT3065MPDD-1.5#TRPBF3x3 DFN-10MP$5.11
LT3065MPDD-1.8#PBF3x3 DFN-10MP$7.22$5.05
LT3065MPDD-1.8#TRPBF3x3 DFN-10MP$5.11
LT3065MPDD-2.5#PBF3x3 DFN-10MP$7.22$5.05
LT3065MPDD-2.5#TRPBF3x3 DFN-10MP$5.11
LT3065MPDD-3.3#PBF3x3 DFN-10MP$7.22$5.05
LT3065MPDD-3.3#TRPBF3x3 DFN-10MP$5.11
LT3065MPDD-5#PBF3x3 DFN-10MP$7.22$5.05
LT3065MPDD-5#TRPBF3x3 DFN-10MP$5.11
LT3065MPDD#PBF3x3 DFN-10MP$7.22$5.05
LT3065MPDD#TRPBF3x3 DFN-10MP$5.11
LT3065MPMSE-1.2#PBFMS-12EMP$7.22$5.05
LT3065MPMSE-1.2#TRPBFMS-12EMP$5.11
LT3065MPMSE-1.5#PBFMS-12EMP$7.22$5.05
LT3065MPMSE-1.5#TRPBFMS-12EMP$5.11
LT3065MPMSE-1.8#PBFMS-12EMP$7.22$5.05
LT3065MPMSE-1.8#TRPBFMS-12EMP$5.11
LT3065MPMSE-2.5#PBFMS-12EMP$7.22$5.05
LT3065MPMSE-2.5#TRPBFMS-12EMP$5.11
LT3065MPMSE-3.3#PBFMS-12EMP$7.22$5.05
LT3065MPMSE-3.3#TRPBFMS-12EMP$5.11
LT3065MPMSE-5#PBFMS-12EMP$7.22$5.05
LT3065MPMSE-5#TRPBFMS-12EMP$5.11
LT3065MPMSE#PBFMS-12EMP$7.22$5.05
LT3065MPMSE#TRMS-12EMP$7.28$5.11
LT3065MPMSE#TRPBFMS-12EMP$7.28$5.11
演示电路板
器件型号描述价格
DC2072ALT3065 Demo Board | Low Noise Linear Regulator, Prog Current Limit, 5.35V ≤ VIN ≤ 45V, Vout = 1.2V to 5V @ 500mA$100.00
