LT3071 - 具模拟裕度调节功能的 5A、低噪声、可编程输出、85mV 压差线性稳压器

LT®3071 是一款低电压、UltraFastTM 瞬态响应线性稳压器。该器件可提供高达 5A 的输出电流和一个 85mV 的典型压差电压。一个 0.01μF 的基准旁路电容器将输出电压噪声降低至 25μVRMS。LT3071 的高带宽允许使用低 ESR 陶瓷电容器，从而免除了大容量电容并节省成本。LT3071 所具备的诸多特点使其非常适合于高性能 FPGA、微处理器或敏感的通信电源应用。 可以采用数字方式来选择输出电压 (可选范围为 0.8V 至 1.8V，50mV 增量)。一种模拟裕度调节功能允许用户在 ±10% 的连续范围内调节系统输出电压。该 IC 内置了一种独特的跟踪功能，用于控制一个负责向 LT3071 的输入供电的降压型稳压器。这种跟踪功能用于驱动降压型稳压器，旨在将 LT3071 的输入电压保持在 VOUT + 300mV，从而最大限度地降低功耗。 该器件的内部保护功能包括 UVLO、反向电流保护、具功率折返的精准电流限制和热停机。LT3071 稳压器采用耐热性能增强型 28 引脚、4mm x 5mm QFN 封装。

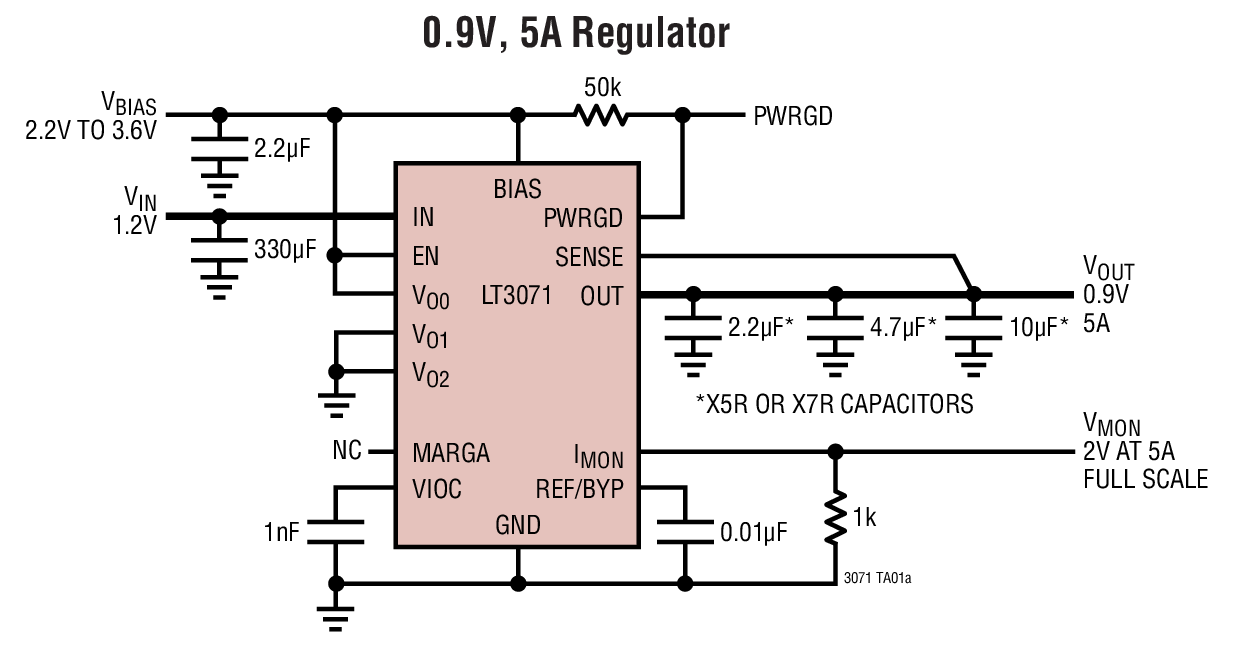

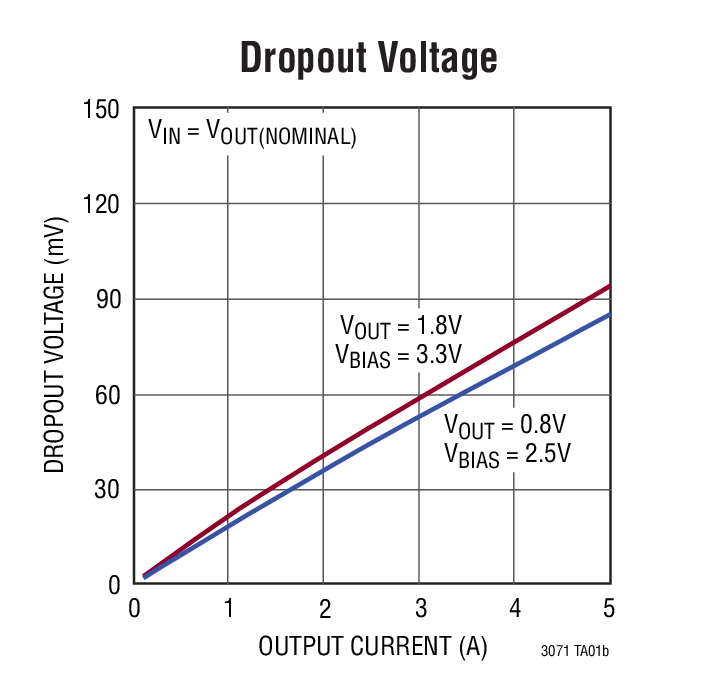

特点 输出电流：5A 压差电压：85mV (典型值) 数字可编程 VOUT：0.8V 至 1.8V 模拟输出裕度调节：±10% 范围 低输出噪声：25μVRMS (10Hz 至 100kHz) 可将多个器件并联起来使用以提供 10A 或更大的输出 精准电流限值：±20% 输出电流监视器：IMON = IOUT/2500 在整个电压、负载和温度范围内提供 ±1% 准确度 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 15μF) 时保持稳定 高频 PSRR：30dB (在 1MHz) 使能功能负责输出的接通 / 关断 VIOC 引脚用于控制降压型转换器，以保持低功耗并优化效率 PWRGD (电源良好) / UVLO (欠压闭锁) / 热停机标记 具折返保护功能的电流限制 热停机 28 引脚 (4mm x 5mm x 0.75mm) QFN 封装 典型应用

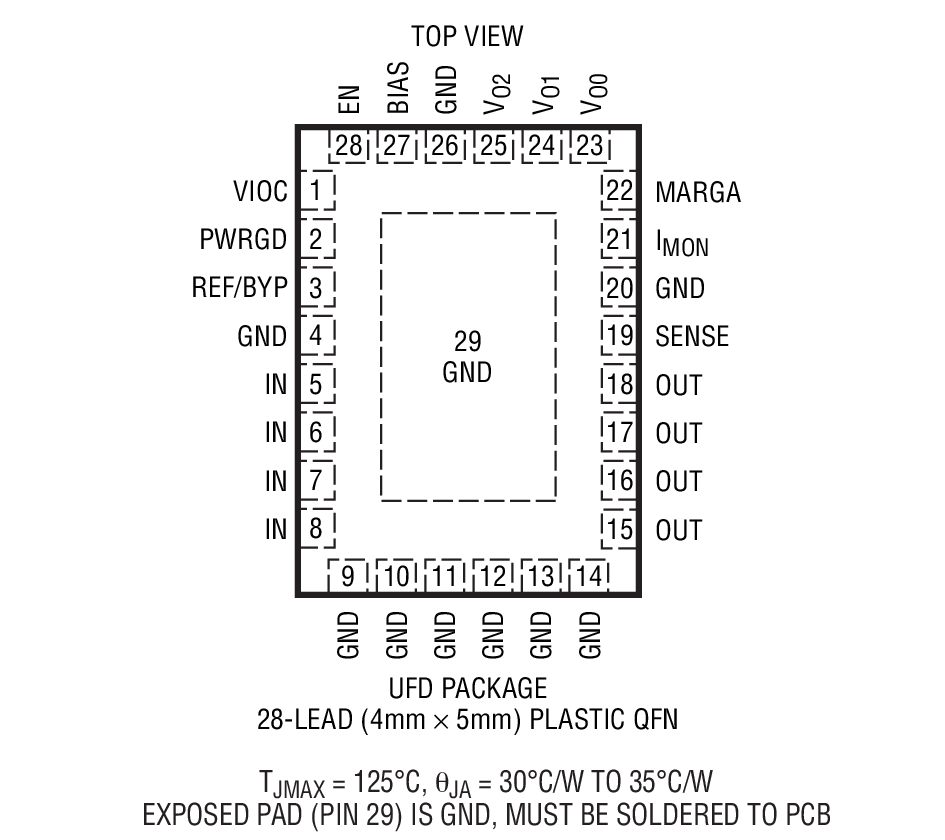

应用 FPGA 和 DSP 电源 ASIC 和微处理器电源 服务器和存储装置 后置降压调节和电源隔离 封装信息

演示电路板
