LT3090 - 具可编程电流限值的 –36V、600mA、负线性稳压器
LT®3090 是一款 600mA、低压差负线性稳压器，其可容易地通过并联增加输出电流或在表面贴装型电路板上传播热量。该稳压器的设计在一个高精度的电流基准之后安放了一个高性能的轨至轨电压缓冲器，因而可在那些要求精准输出、高电流 (无散热器)、至零的输出可调节能力和低压差电压的应用中使用。此外，此器件还可配置为一个三端浮动稳压器。

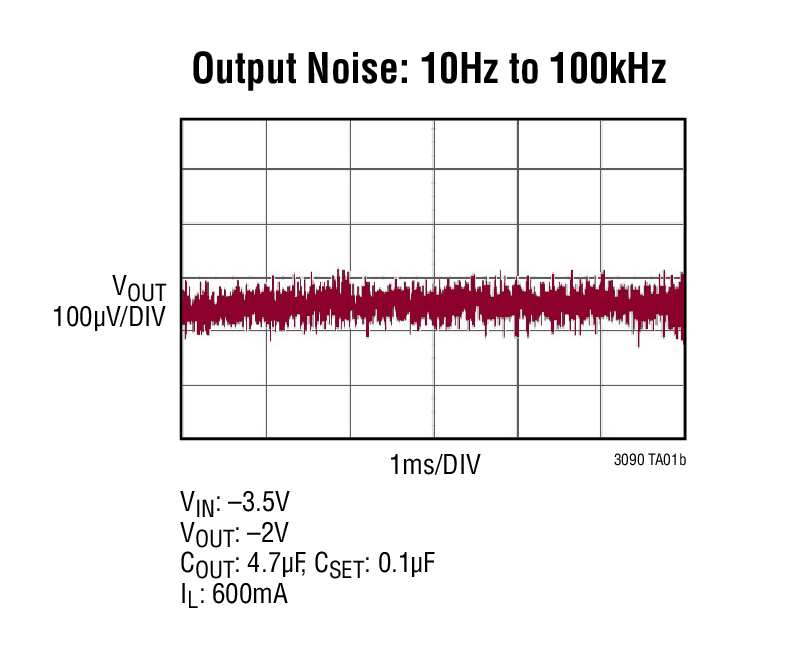

LT3090 具有快速瞬态响应、高 PSRR 和低至 18μVRMS 的输出噪声。LT3090 可产生一个宽输出电压范围 (0V 至 –32V)，同时保持单位增益运作。这实际上产生了恒定的带宽、负载调节、PSRR 和噪声，而与编程输出电压无关。
LT3090 在 300mV 的典型压差电压条件下可提供 600mA 电流。工作静态电流的标称值为 1mA，并在停机模式中减小至 <<1μA。单个电阻器负责调节 LT3090 的精准可编程电流限值。LT3090 的正或负电流监视器供应或吸收一个与输出电流成比例的电流 (供电电流为 0.5mA/A，吸收电流为 1mA/A)。内置的保护功能包括反向输出保护、具折返的内部电流限制以及具迟滞的热停机。
特点

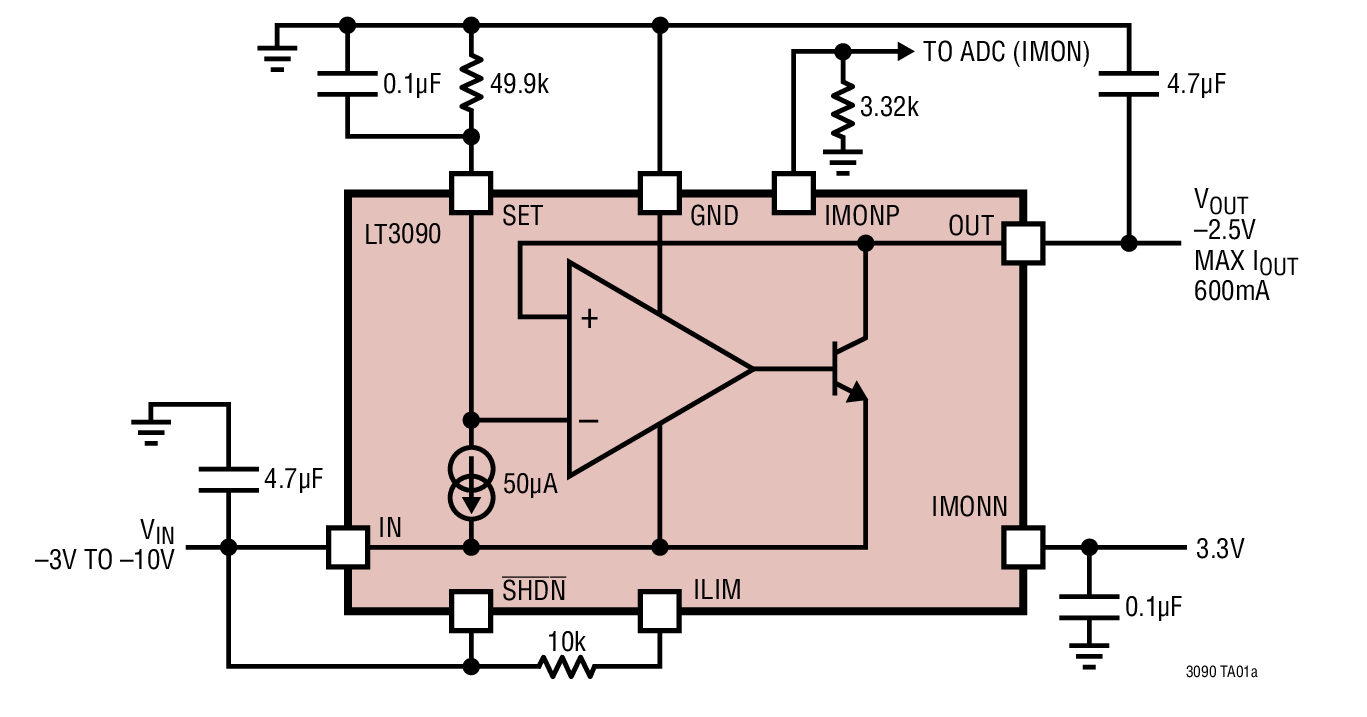

典型应用  | 应用

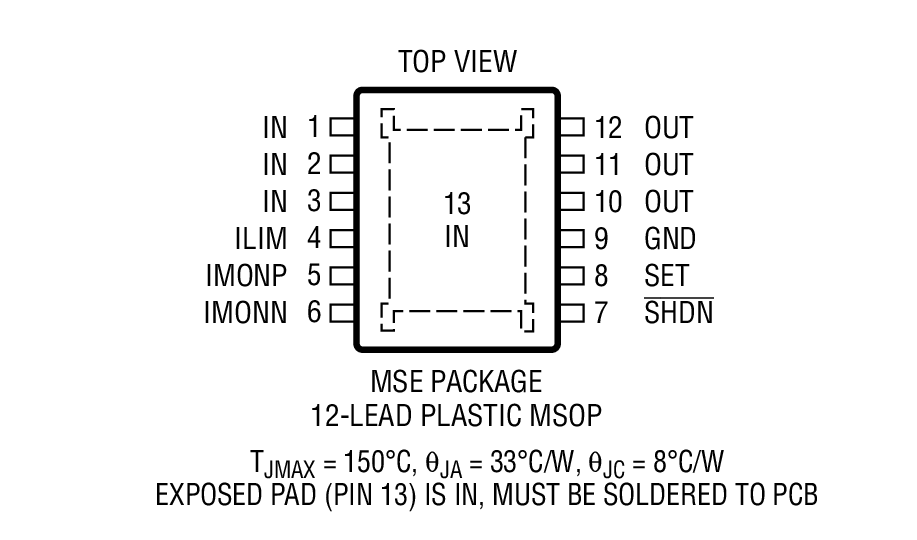

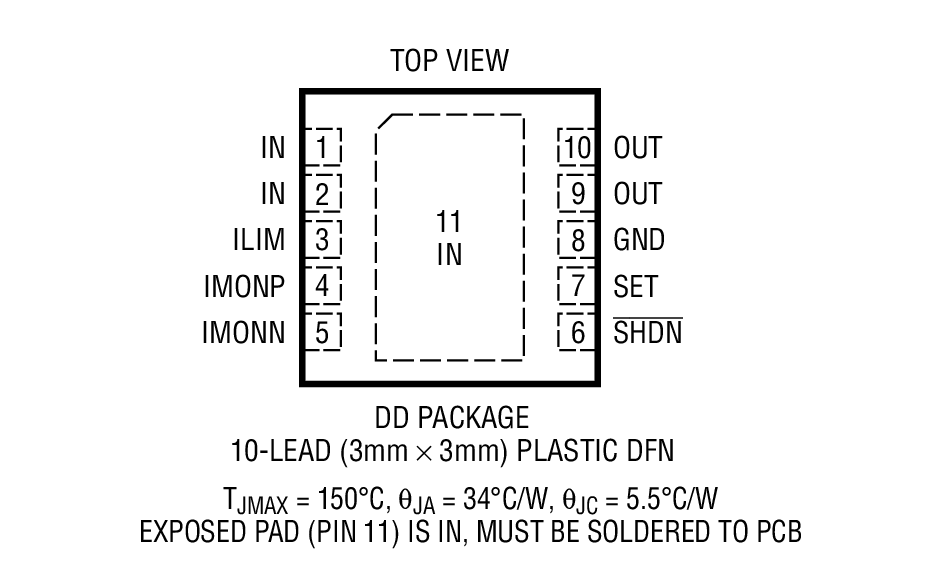

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT3090EDD#PBF | 3x3 DFN-10 | E | $3.07 | $2.15 |
| LT3090EDD#TRPBF | 3x3 DFN-10 | E | $2.21 | |
| LT3090EMSE#PBF | MS-12E | E | $3.07 | $2.15 |
| LT3090EMSE#TRPBF | MS-12E | E | $2.21 | |
| LT3090HDD#PBF | 3x3 DFN-10 | H | $4.14 | $2.90 |
| LT3090HDD#TRPBF | 3x3 DFN-10 | H | $2.96 | |
| LT3090HMSE#PBF | MS-12E | H | $4.14 | $2.90 |
| LT3090HMSE#TRPBF | MS-12E | H | $2.96 | |
| LT3090IDD#PBF | 3x3 DFN-10 | I | $3.57 | $2.50 |
| LT3090IDD#TRPBF | 3x3 DFN-10 | I | $2.56 | |
| LT3090IMSE#PBF | MS-12E | I | $3.57 | $2.50 |
| LT3090IMSE#TRPBF | MS-12E | I | $2.56 | |
| LT3090MPDD#PBF | 3x3 DFN-10 | MP | $8.29 | $5.80 |
| LT3090MPDD#TRPBF | 3x3 DFN-10 | MP | $5.86 | |
| LT3090MPMSE | MS-12E | MP | $8.29 | $5.80 |
| LT3090MPMSE#PBF | MS-12E | MP | $8.29 | $5.80 |
| LT3090MPMSE#TRPBF | MS-12E | MP | $8.35 | $5.86 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC1948A | LT3090 Demo Board | Negative Linear Regulator with Prog Current Limit, -1.5V ≤ VIN ≤ -36V, Vout = -1.25V/-2.5V/-5V/-12V/-15V/-18V @ 600mA | $100.00 |
