LT3519 / LT3519-1 / LT3519-2 - 具集成肖特基二极管的 LED 驱动器

LT®3519 / LT3519-1 / LT3519-2 是一款固定频率升压型 DC/DC 转换器,专为驱动 LED 而设计。它具有一个内部 45V、750mA 低端开关和肖特基二极管。通过组合一种传统的电压反馈和一种独特的轨至轨电流检测反馈,使得该转换器能够起一个恒定电压源或恒定电流源的作用。内部补偿简化了应用。该器件具有轨至轨 LED 电流检测引脚,在选择一种转换器配置来驱动 LED 的过程中,这些引脚提供了最大的灵活性。可以利用一个检测电阻器从外部设置 LED 电流。外部 PWM 提供了高达 3000:1 的 PWM 调光,而 CTRL 输入则提供了模拟调光功能。

特点
  • 高达 3000:1 的 True Color PWMTM 调光
  • 宽输入电压范围:      工作时为 3V 至 30V      瞬变保护至 40V
  • 轨至轨 LED 电流检测从 0V 至 45V
  • 45V、750mA 内部开关
  • 内部肖特基二极管
  • 恒定电流和恒定电压调节
  • 升压、SEPIC、降压-升压模式、或降压模式拓扑结构
  • 开路 LED 保护和开路 LED 状态引脚
  • 具迟滞的可编程欠压闭锁
  • 固定频率:400kHz (LT3519)、1MHz (LT3519-1)、2.2MHz (LT3519-2)
  • 内部补偿
  • CTRL 引脚提供了模拟调光功能
  • 低停机电流:<1μA
  • 16 引脚 MSOP 封装
典型应用

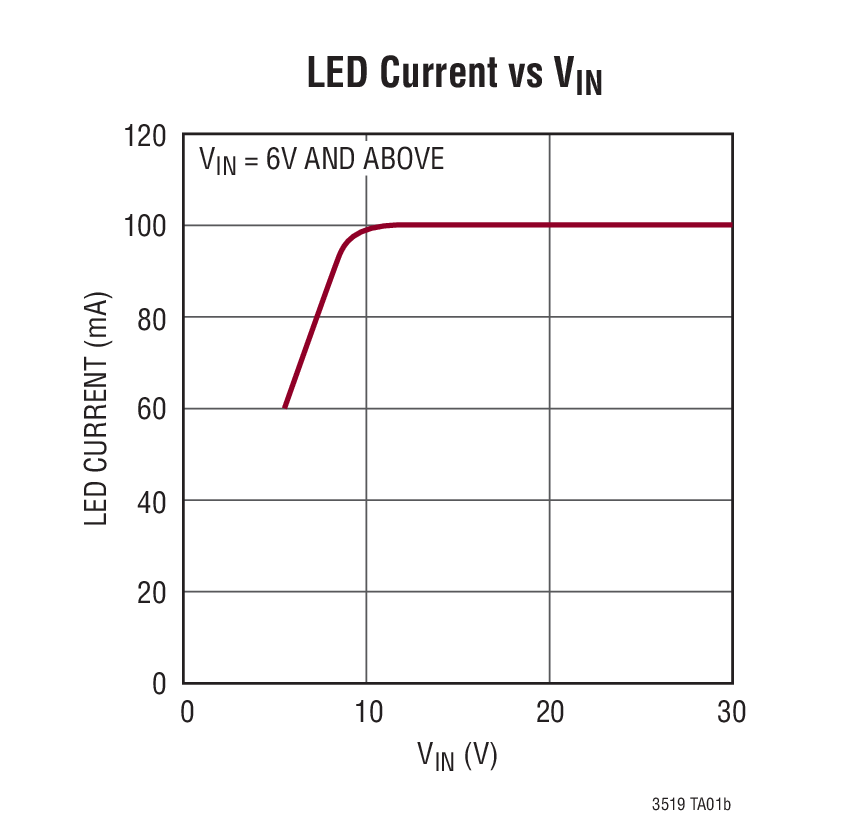

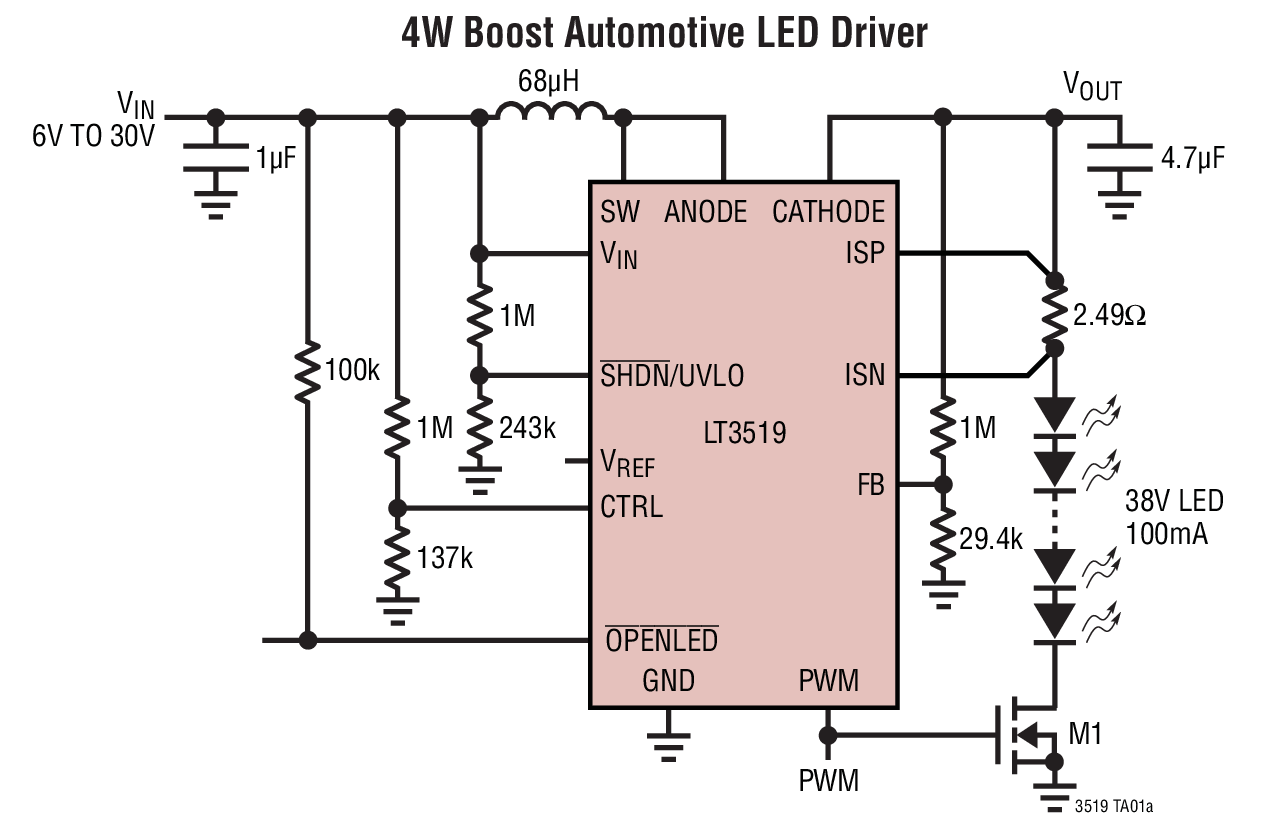

LT3519 Typical Application
LT3519 Typical Application
应用
  • 汽车
  • 工业
  • 恒定电流源
  • 电流受限型恒定电压源
封装信息

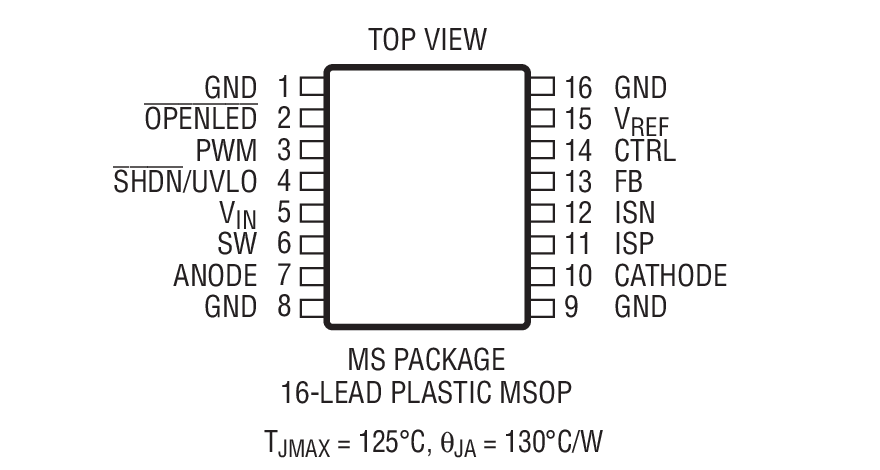

LT3519 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3519EMS-1#PBFMS-16E$3.57$2.50
LT3519EMS-1#TRPBFMS-16E$2.56
LT3519EMS-2#PBFMS-16E$3.57$2.50
LT3519EMS-2#TRPBFMS-16E$2.56
LT3519EMS#PBFMS-16E$3.57$2.50
LT3519EMS#TRPBFMS-16E$2.56
LT3519IMS-1#PBFMS-16I$4.20$2.94
LT3519IMS-1#TRPBFMS-16I$3.00
LT3519IMS-2#PBFMS-16I$4.20$2.94
LT3519IMS-2#TRPBFMS-16I$3.00
LT3519IMS#PBFMS-16I$4.20$2.94
LT3519IMS#TRPBFMS-16I$3.00
演示电路板
器件型号描述价格
DC1482ALT3519EMS Demo Board | Boost LED Driver with Integrated Schottky Diode, 6V ≤ VIN ≤ 30V, VLED = 38V @ 100mA$100.00
DC1612A-ALT3519EMS-1 Demo Board | SEPIC LED Driver, 1MHz fSW, 6V ≤ VIN ≤ 24V, VLED = 16V @ 150mA$100.00
DC1612A-BLT3519EMS-2 Demo Board | SEPIC LED Driver, 2.2MHz fSW, 6V ≤ VIN ≤ 24V, VLED = 16V @ 150mA$100.00
