LT3754 - 16 通道 x 50mA LED 驱动器

LT®3754 是一款具有一个升压型 DC/DC 控制器的 16 通道 LED 驱动器,能够驱动高达 45V 的 LED。每个通道包含一个具有 ±2.8% LED 电流匹配准确度的准确电流吸收器。各通道遵循一个主控器可编程电流,以使每串 LED 提供 10mA 至 50mA 的 LED 电流。可以通过通道的并联来提供较高的 LED 电流。输出电压适合于 LED VF 中的变化以实现最佳效率,而且,LED 开路故障不会影响连接 LED 串的运作。

LT3754 提供了一个高达 3000 : 1 的 PWM 调光范围和一个高达 25 : 1 的模拟调光范围。其工作频率可以利用单个电阻器来设置 (从 100kHz 至高达 1MHz),也可以同步至一个外部时钟。

该器件的其他特点包括:可编程最大 VOUT (用于提供 LED 开路保护)、一个故障标记 (负责指示 LED 开路)、可编程 LED 电流降额与温度的关系、微功率停机模式和内部软起动功能。LT3754 采用耐热性能增强型 5mm x 5mm 32 引脚 QFN 封装。

特点
  • 高达 45V 的 LED x 50mA、16 通道 LED 驱动器
  • 宽输入范围:6V 至 40V

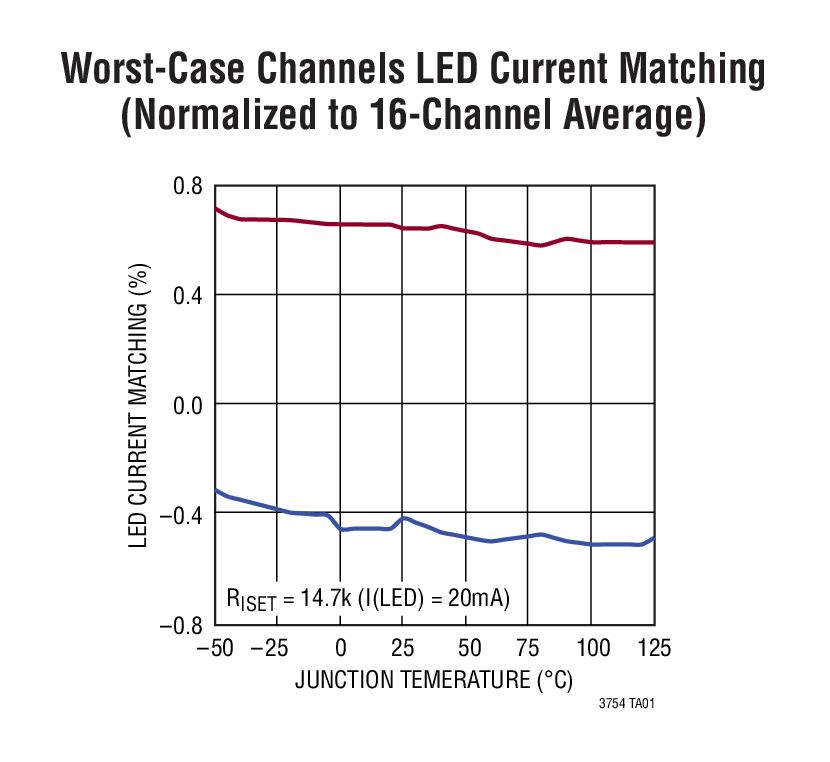

  • 在 20mA 电流条件下实现 ±2.8% LED 电流匹配准确度 (典型值为 ±0.7%)
  • 高达 3000 : 1 的 True Color PWMTM 调光范围
  • 可利用单个电阻器来设定 LED 电流 (10mA 至 50mA)
  • 即使在 PVIN > VOUT 的情况下仍然保持对 LED 电流的调节作用
  • 输出适合于 LED VF 以实现最佳效率
  • 提供针对开路 LED 串的故障标记和保护作用
  • 针对 VOUT 短路的 LED 引脚保护
  • 可通过通道的并联来提供较高的 LED 电流
  • 可编程 LED 电流降额与温度的关系
  • 具可编程迟滞的准确欠压闭锁门限
  • 可编程频率 (100kHz 至 1MHz)
  • 可同步至一个外部时钟
典型应用

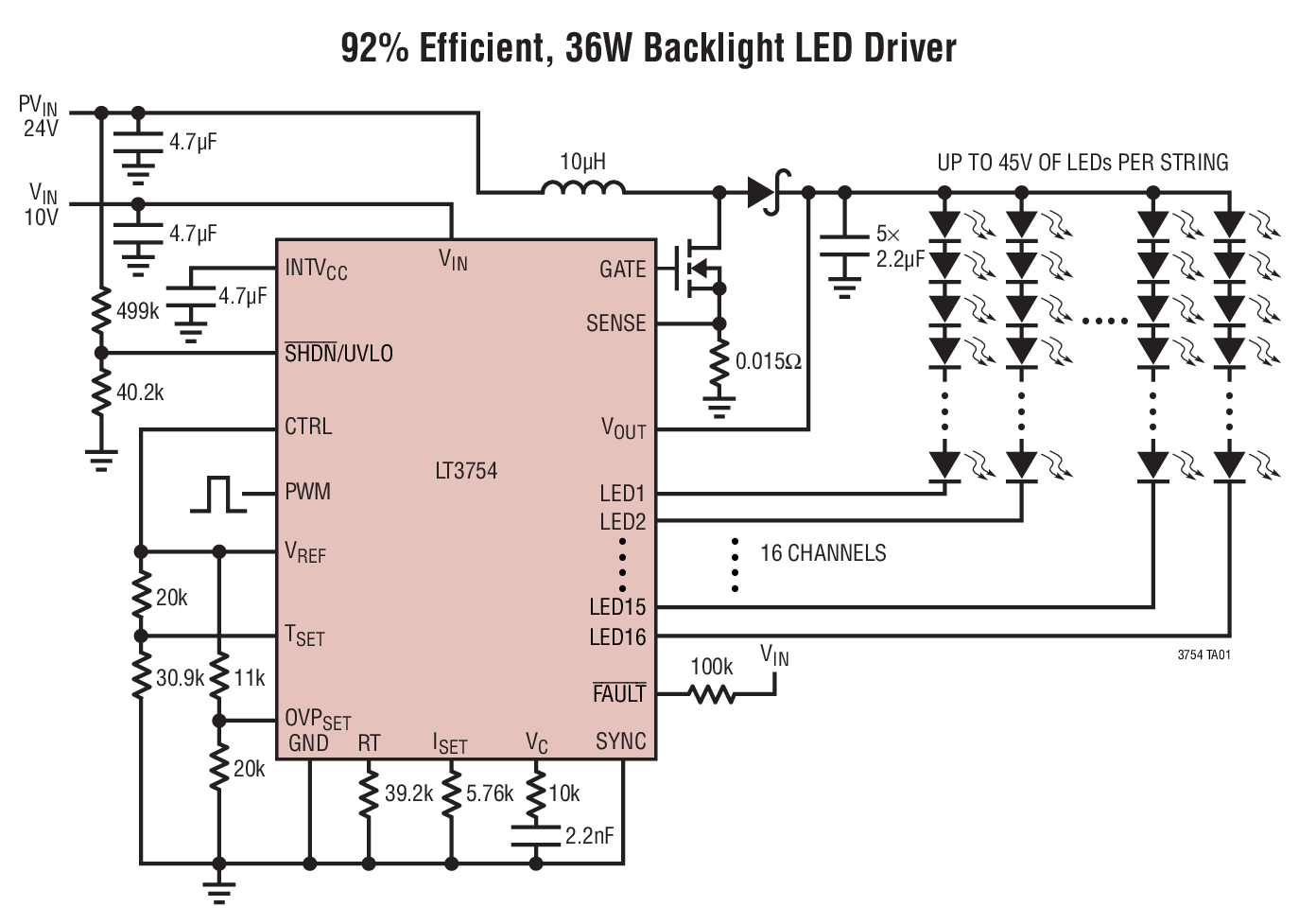

LT3754 Typical Application
LT3754 Typical Application
应用
  • 汽车、笔记本电脑和 TV 监视器背面照明
封装信息

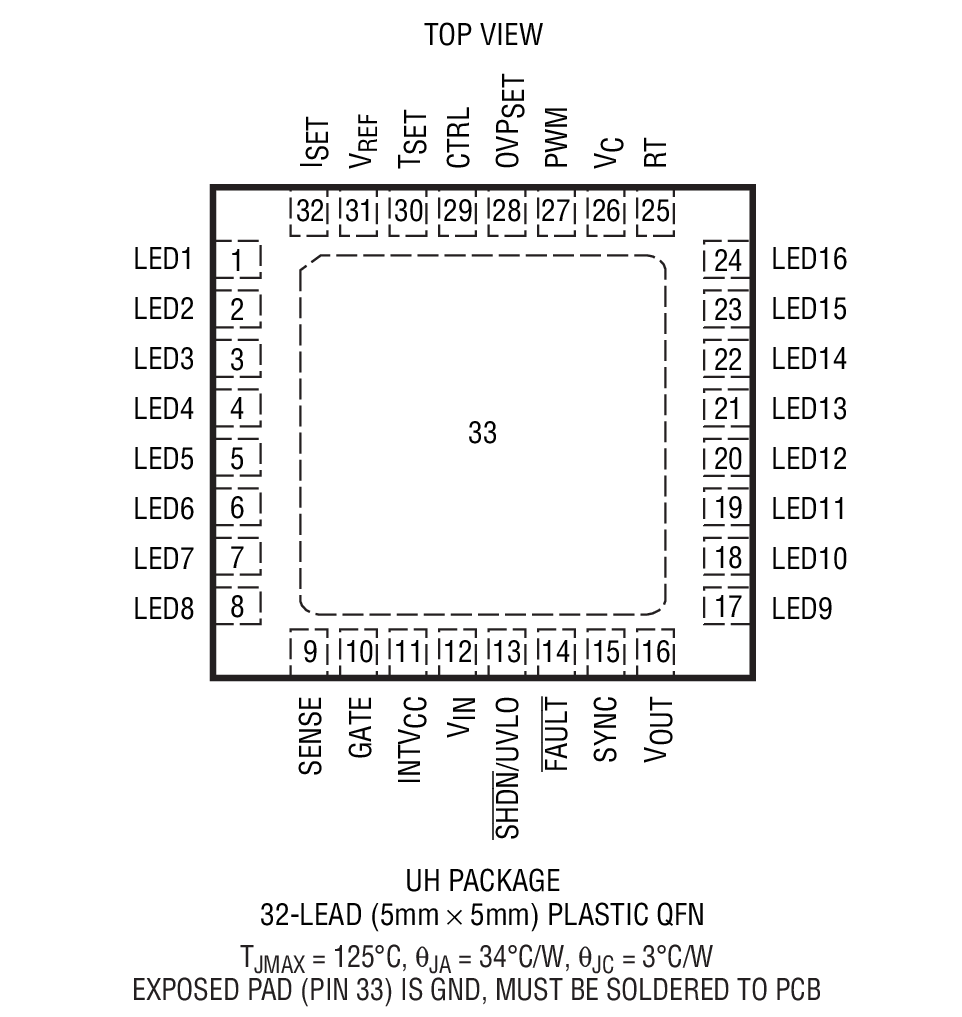

LT3754 Package Drawing
