LT4254 - 具开路检测功能的正高压热插拨控制器

LT®4254 高压热插拨 (Hot SwapTM) 控制器允许电路板在带电背板上安全地插拨。对于 10.8V 至 36V 范围内的供电电压,一个内部驱动器对高压侧 N 沟道MOSFET的栅极进行控制。该器件具有一个用于指示异常低负载电流状态的开路检测 (OPEN) 输出。

LT4254 具有一个可调模拟折返电流限制。如果电源处于电流限值状态的时间超过了一个可调时间量,则 N 沟道 MOSFET 关断,PWRGD 输出走低,且 LT4254 要么在一个超时延迟之后自动重试,要么锁断至 UV 引脚循环至低电平为止。RETRY 引脚将设定该器件是在一个过流故障之后自动重试,还是锁断至 UV 引脚循环至低电平为止。

PWRGD 输出可指示输出电压何时升至一个可设置电平之上。一个从 VCC 引出的外部电阻串提供了可编程欠压和过压保护。

特点
  • 允许电路板在带电背板上安全地插拨
  • 可在 10.8V 至 36V 的范围内控制供电电压
  • 折返电流限制
  • 开路和过流故障检测
  • 驱动一个外部 N 沟道 MOSFET
  • 过流故障之后进行自动重试或锁断操作
  • 可编程供电电压上电速率
  • 欠压和过压保护
  • MOSFET 开路检测
  • 16 引脚 SSOP 封装

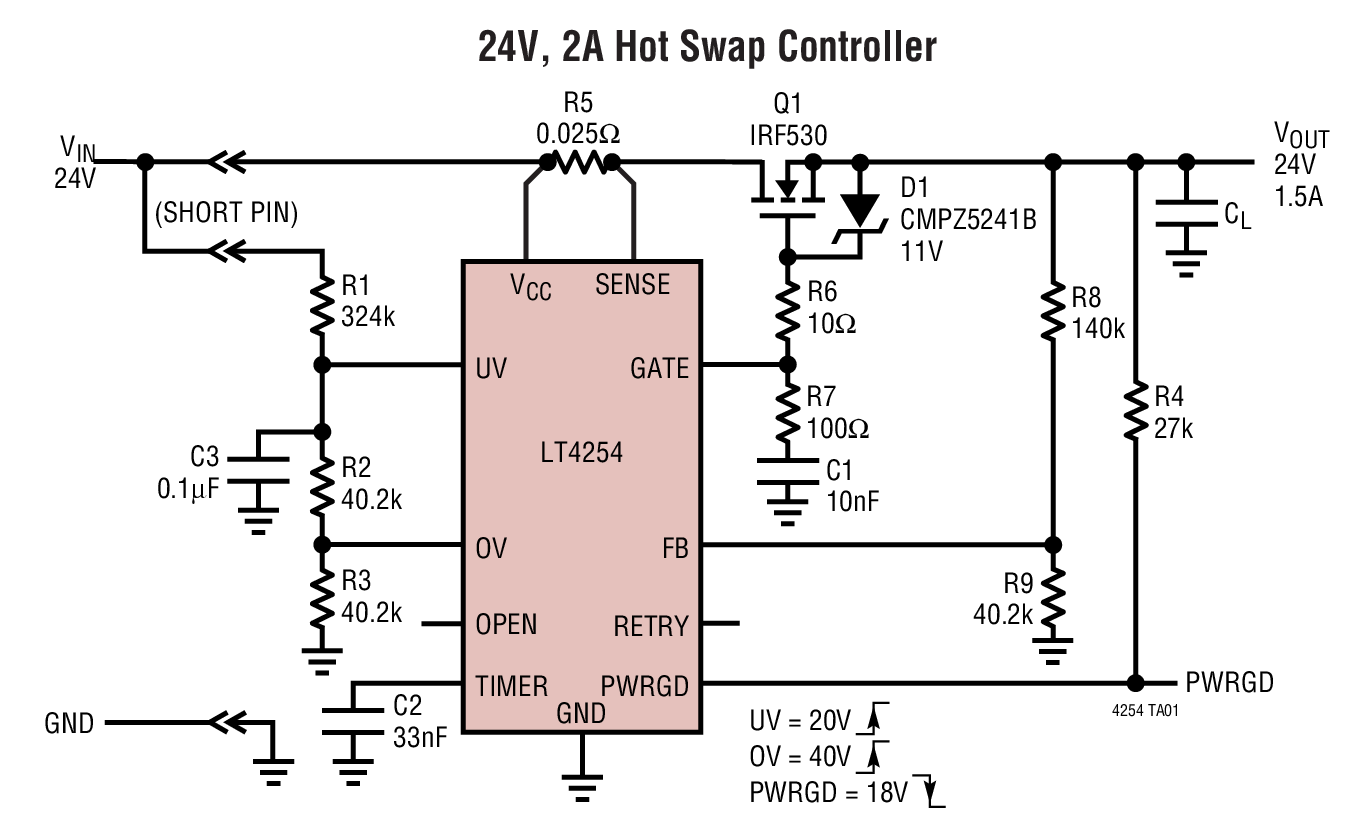

典型应用
LT4254 Typical Application

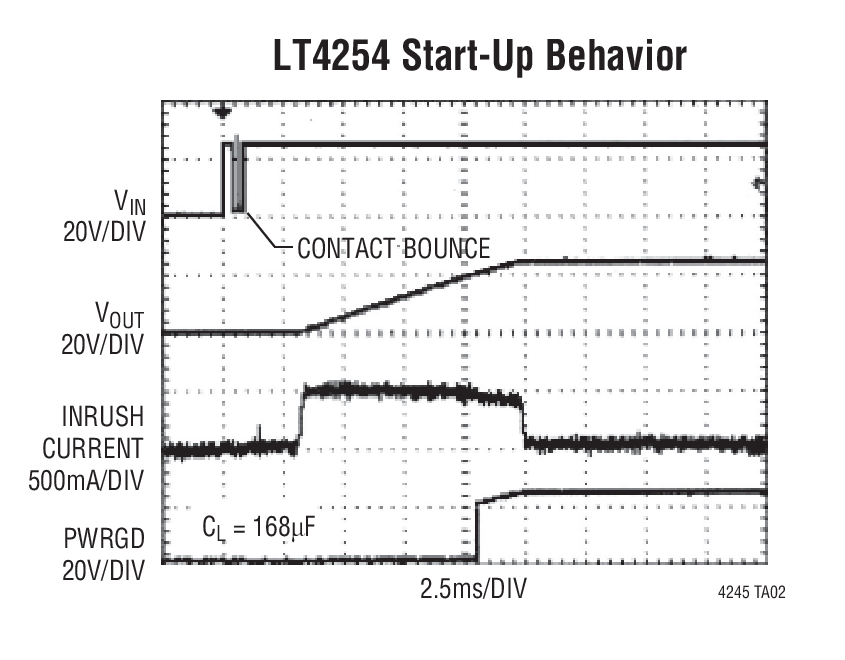

LT4254 Typical Application
应用
  • 板卡带电插拨
  • 电子电路断路器 / 电源总线
  • 工业用高压侧开关 / 电路断路器
  • 24V 工业 / 报警系统
  • 12V 和 24V 分布式电源系统

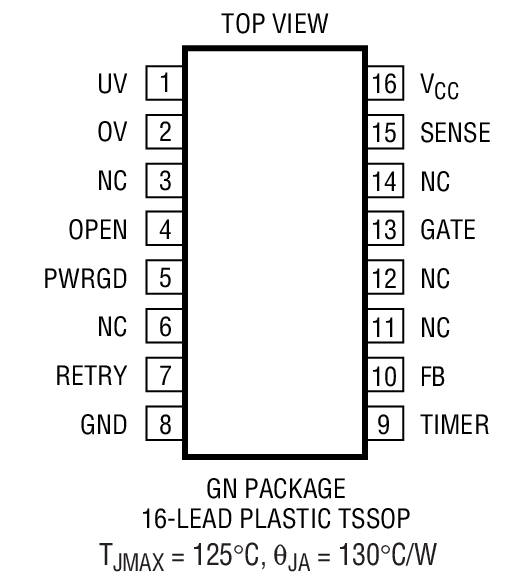

封装信息
LT4254 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT4254CGN#PBFSSOP-16C$2.25$1.95
LT4254CGN#TRPBFSSOP-16C$2.01
LT4254IGN#PBFSSOP-16I$2.60$2.25
LT4254IGN#TRPBFSSOP-16I$2.31
演示电路板
器件型号描述价格
DC684ALT4256-3 Positive Voltage Hot Swap Controller$75.00
