LT5516 - 800MHz 至 1.5GHz 直接转换正交解调器
LT®5516 是一款专为高线性度接收器应用而优化的 800MHz 至 1.5GHz 直接转换正交解调器。它适用于将 RF 或 IF 信号直接转换成具有高达 260MHz 带宽的 I 和 Q 基带信号的通信接收器。LT5516 具有平衡的 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交发生器。
LT5516 所具有的高线性度能够在一个 RF 接收器中提供极佳的无寄生动态范围，即使在采用固定增益前端放大的情况下亦是如此。这种直接转换接收器能够免除进行中频 (IF) 信号处理以及相应的图像滤波和 IF 滤波的需要。信道滤波可以直接在 I 和 Q 通道的输出端上完成。这些输出可直接与通道选择滤波器 (LPF) 或一个基带放大器相连。
特点- 频率范围：800MHz 至 1.5GHz

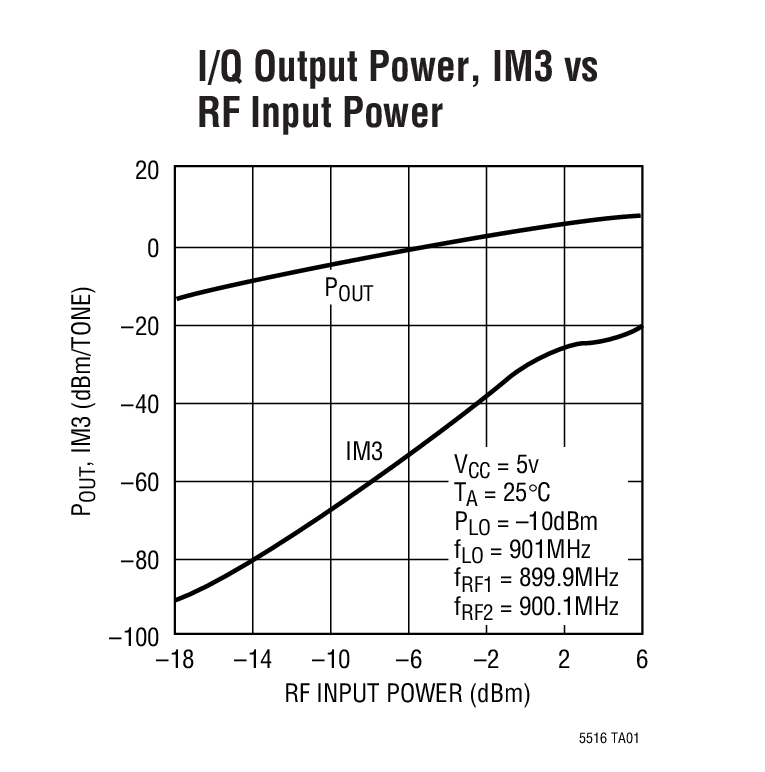

- 高 IIP3：21.5dBm (在 900MHz)
- 高 IIP2：52dBm
- 噪声指数：12.8dB (在 900MHz)
- 转换增益：4.3dB (在 900MHz)
- I/Q 增益失配：0.2dB
- 停机模式

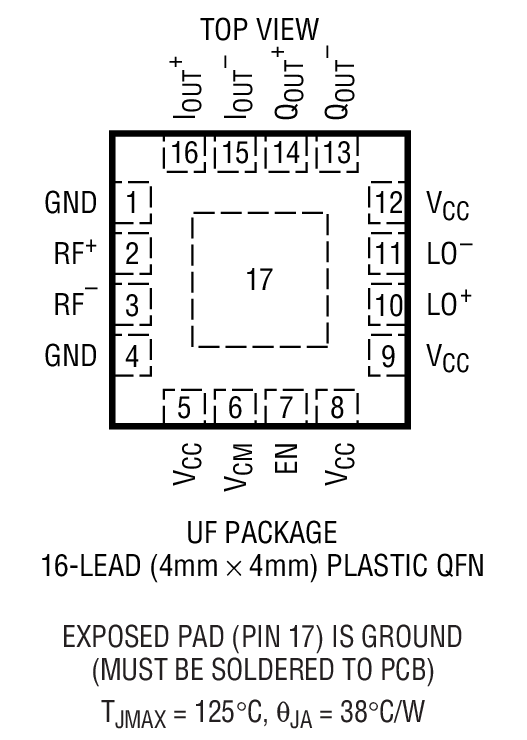

- 带裸露衬垫的 16 引脚 QFN 4mm x 4mm 封装

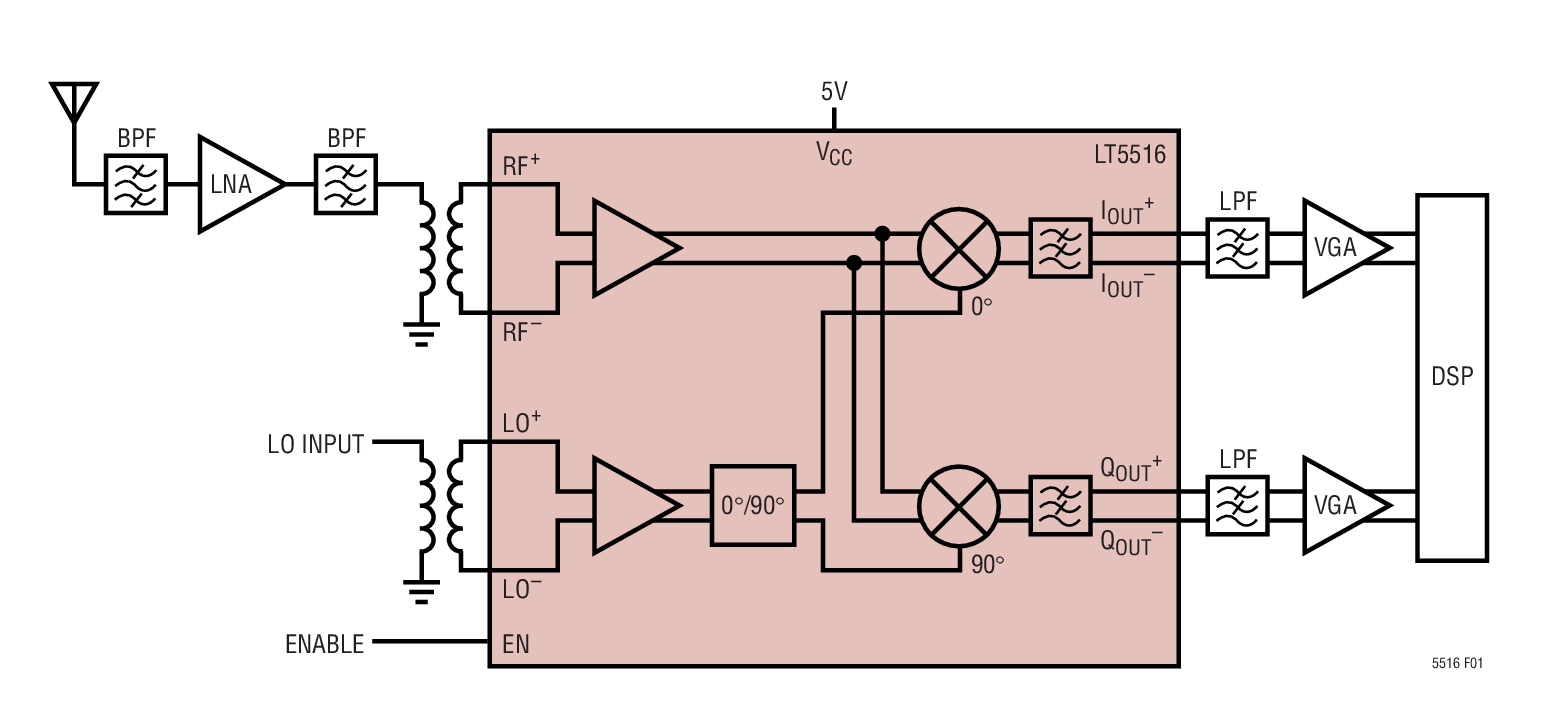

典型应用
 | 应用- 蜂窝 / PCS / UMTS 基础设施
- 高线性度直接转换 I/Q 接收器
- 高线性度 I/Q 解调器
封装信息 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LT5516EUF#PBF | 4x4 QFN-16 | E | $5.64 | $3.95 |
| LT5516EUF#TRPBF | 4x4 QFN-16 | E | | $4.01 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC889A | LT5516EUF | Replaces DC555A-B; 900MHz Direct Conversion Demod. | $125.00 |
