LT5571 - 620MHz - 1100MHz 高线性度直接正交调制器

LT®5571 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它允许采用差分基带 I 和 Q 信号对 RF 信号进行直接调制。该器件支持 RFID、GSM、EDGE、CDMA、CDMA2000 及其它系统。还可以通过在 I 和 Q 输入端上施加 90° 移相信号而把这款器件配置为镜频抑制上变频混频器。高阻抗 I/Q 基带输入由电压至电流转换器组成,后者再驱动双平衡混频器。这些混频器的输出相加,并加至一个片内 RF 变换器,该 RF 变换器负责把差分混频器信号转换为一个 50Ω 单端输出。4 个平衡 I 和 Q 基带输入端口用于来自一个具有约 0.5V 共模电压信号源的 DC 耦合。LO 通路由一个具单端输入的 LO 缓冲器和若干精准正交信号发生器 (负责产生用于混频器的 LO 驱动电压) 组成。电源电压范围为 4.5V 至 5.25V。

特点
  • 从基带至 RF 的直接转换
  • 高输出:-4.2dB 转换增益
  • 高 OIP3:在 900MHz 为 21.7dBm
  • 低输出噪声层 (在 20MHz 偏移):      无 RF:-159dBm/Hz      POUT = 4dBm:-153.3dBm/Hz
  • 低载波泄漏:在 900MHz 为 -42dBm
  • 高镜频抑制:在 900MHz 为 -53dBc
  • 三通道 CDMA2000 ACPR:在 900MHz 为 -70.4dBc
  • 集成 LO 缓冲器和 LO 正交相位发生器
  • 50Ω AC 耦合单端 LO 和 RF 端口
  • 至具有 0.5V 共模电压的基带输入的高阻抗 DC 接口
  • 16 引脚 QFN 4mm x 4mm 封装

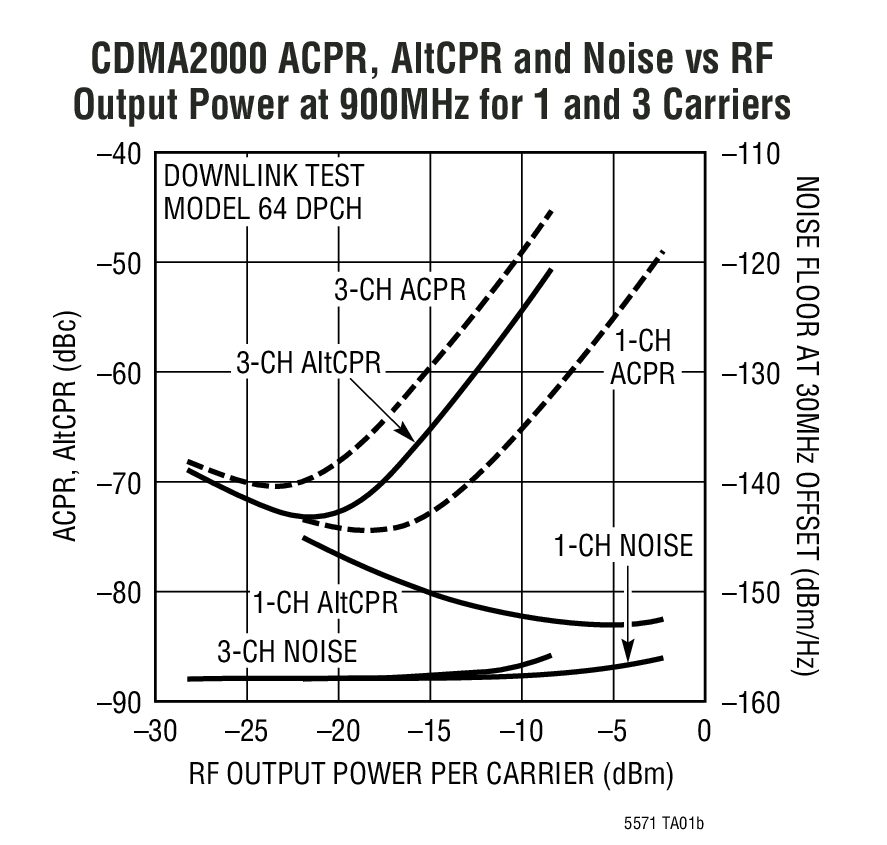

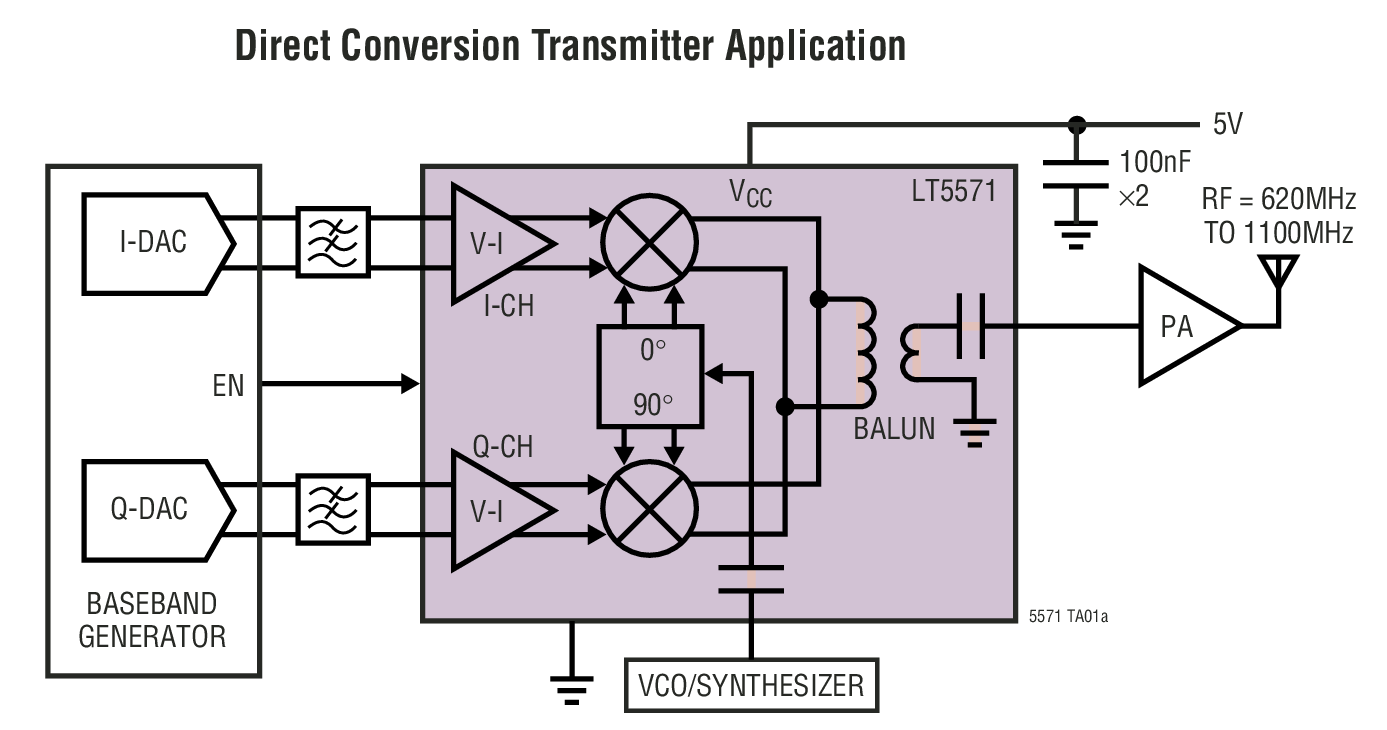

典型应用
LT5571 Typical Application
LT5571 Typical Application
应用
  • RFID 询问器
  • GSM、CDMA、CDMA2000 发送器
  • 点对点无线基础设施发送
  • 用于蜂窝频段的镜频抑制上变频器
  • 用于 620MHz 至 1100MHz 本机振荡器信号的低噪声可变移相器

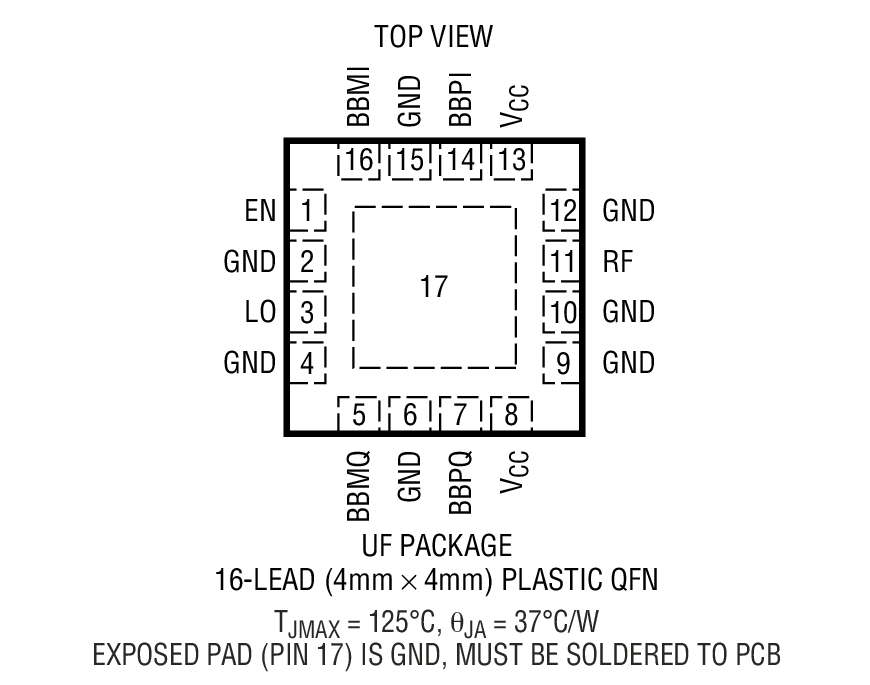

封装信息
LT5571 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT5571EUF#PBF4x4 QFN-16E$7.05$4.95
LT5571EUF#TRPBF4x4 QFN-16E$5.01
演示电路板
器件型号描述价格
DC944ALT5571EUF | 900MHz I/Q Modulator w/ Hi-Z & 0.5VDC Bias$125.00
