LT8610 - 具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器

LT®8610 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，仅消耗 2.5μA 静态电流。该器件集成了上管和下管电源开关以及所有必要的电路，以最大限度地降低增设外部组件的需要。低纹波突发模式(Burst Mode®) 操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 VIN 欠压闭锁或关断 LT8610 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 引脚将发出指示信号。LT8610 采用小外形 16 引脚 MSOP 封装，具有用于实现低热阻的裸露衬垫。

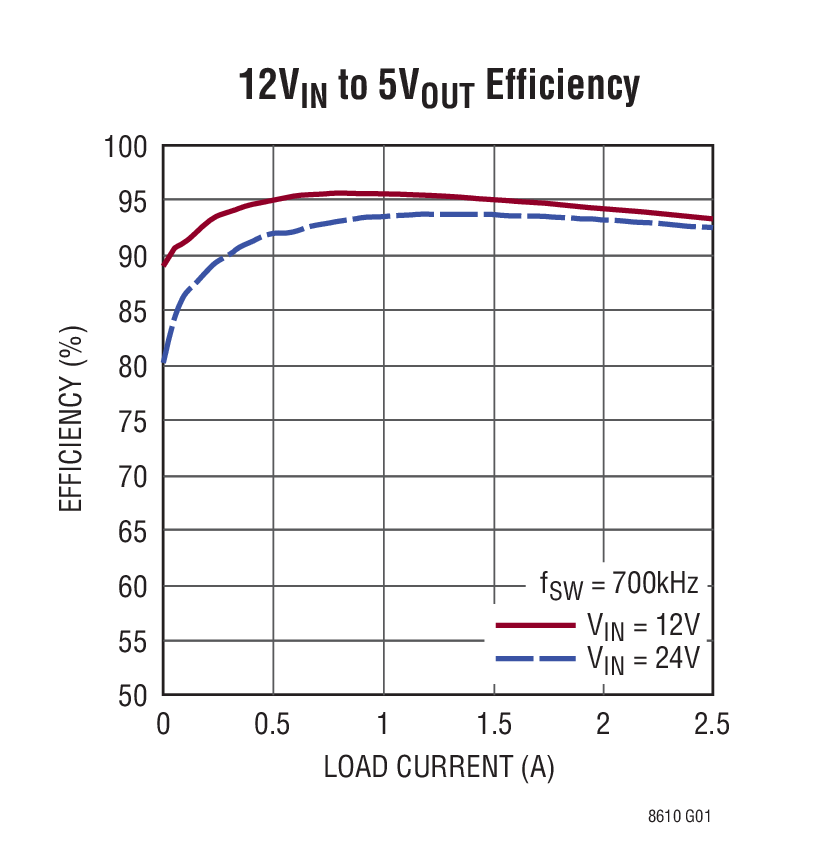

特点 宽输入电压范围：3.4V 至 42V 超低静态电流突发模式 (Burst Mode®) 操作：           2.5μA IQ (调节 12VIN 至 3.3VOUT)           输出纹波 < 10mVP-P 高效率同步操作：           96% 效率 (在 1A，从 12VIN 产生 5VOUT)           94% 效率 (在 1A，从 12VIN 产生 3.3VOUT) 快速最小接通时间：50ns 在所有条件下均可提供低压差：200mV (在 1A) 允许使用小型电感器 低 EMI 可调及可同步频率范围：200kHz 至 2.2MHz 电流模式操作 准确的 1V 使能引脚门限 内部补偿 输出软起动和跟踪 小外形的耐热性能增强型 16 引脚 MSOP 封装 典型应用

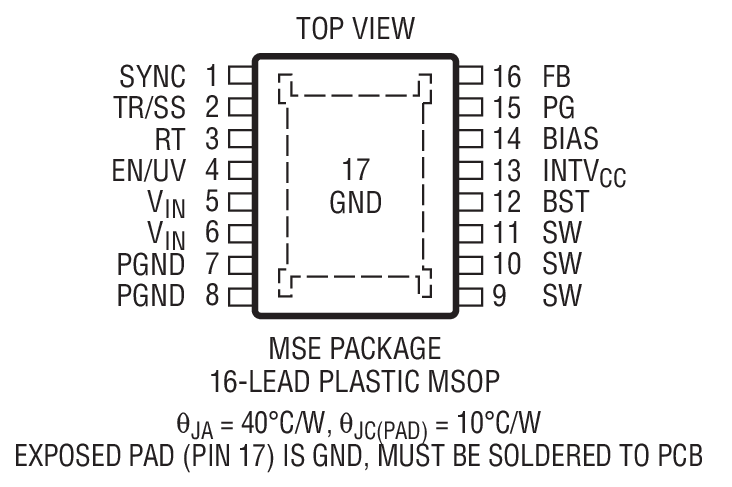

应用 汽车和工业电源 通用降压 GSM 电源 封装信息

演示电路板
