LTC1069-6 - 单电源、非常低功率、椭圆低通滤波器

LTC®1069-6 是一款单片式、低功率、8 阶低通滤波器,专为单 3V 或单 5V 电源操作而优化。LTC1069-6 的典型电流消耗为 1mA (在单 3V 电源操作条件下) 和 1.2mA (在单 5V 电源操作条件下)。 LTC1069-6 的截止频率是时钟可调谐式的,并且等于时钟频率除以 50。在每个时钟周期中对输入信号进行两次采样,旨在降低发生混叠的风险。 典型通带纹波为 ±0.1dB (在高达 0.9fCUTOFF 的条件下)。fCUTOFF 条件下的增益为 -0.7dB。LTC1069-6 的过渡频带具有渐近式衰减,在 1.3fCUTOFF 和 2.1fCUTOFF 的条件下分别达到了 42dB 和 70dB。最大阻带衰减为 72dB。 当采用单 5V 电源时,LTC1069-6 的截止频率可被时钟调谐至高达 20kHz;而当采用单 3V 电源时,其截止频率可以被时钟调谐至高达 14kHz。 LTC1069-6 的低功率特点并未以牺牲器件的动态范围为代价。当采用单 5V 电源和一个 0.4VRMS 至 1.4VRMS 的输入范围时,“信号”与“噪声 + THD”之比 ≥70dB。LTC1069-6 的宽带噪声为 125μVRMS。 可以获得其他的滤波器响应和较高的速度。详情请与凌力尔特联系。 LTC1069-6 采用 8 引脚 SO 封装。

特点
  • 采用 SO-8 封装的 8 阶椭圆滤波器
  • 单 3V 工作电源:电源电流:1mA (典型值)                 fCUTOFF:14kHz (最大值);S/N 比:72dB
  • 单 5V 工作电源:电源电流:1.2mA (典型值)               fCUTOFF:20kHz (最大值);S/N 比:79dB
  • 典型通带纹波:±0.1dB (在高达 0.9 fCUTOFF 的条件下)
  • 42dB 衰减 (在 1.3fCUTOFF)
  • 66dB 衰减 (在 2.0fCUTOFF)
  • 70dB 衰减 (在 2.1fCUTOFF)
  • 宽动态范围,75dB 或更高的 (S/N + THD),在采用单 5V 工作电源条件下
  • 宽带噪声:120μVRMS
  • 时钟与 fCUTOFF 之比:50:1
  • 内部采样比:100:1
典型应用

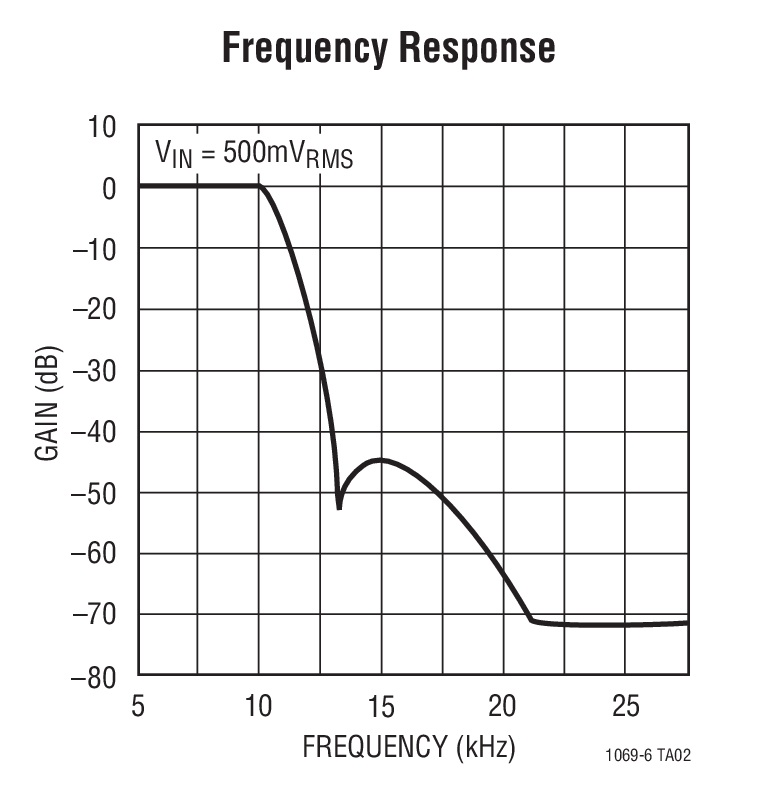

LTC1069-6 Typical Application
LTC1069-6 Typical Application
应用
  • 手持式仪器
  • 电信滤波器
  • 抗混叠滤波器
  • 平滑滤波器
  • 音频
  • 多媒体
封装信息
LTC1069-6 Package Drawing
