LTC1644 - CompactPCI 总线热插拔控制器

LTC®1644 是一款允许从一个 CompactPCI 总线插槽安全地进行电路板插拔操作的热插拔控制器。外部 N 沟道晶体管负责控制 3.3V/5V 电源，而片内开关则控制 –12V 和 12V 电源。能够以一种可编程速率使 3.3V 和 5V 电源斜坡上升。电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。当所有的电源电压均处在容限范围之内时，PWRGD 输出发出指示信号。OFF/ON 引脚用于实现电路板电源的通 / 断循环或使电路断路器复位。PRECHARGE 输出可用于在板卡插拔期间给总线 I/O 引脚施加偏置。PCI_RST# 与 HEALTHY# 实现了片内整合，旨在产生 LOCAL_PCI_RST#。

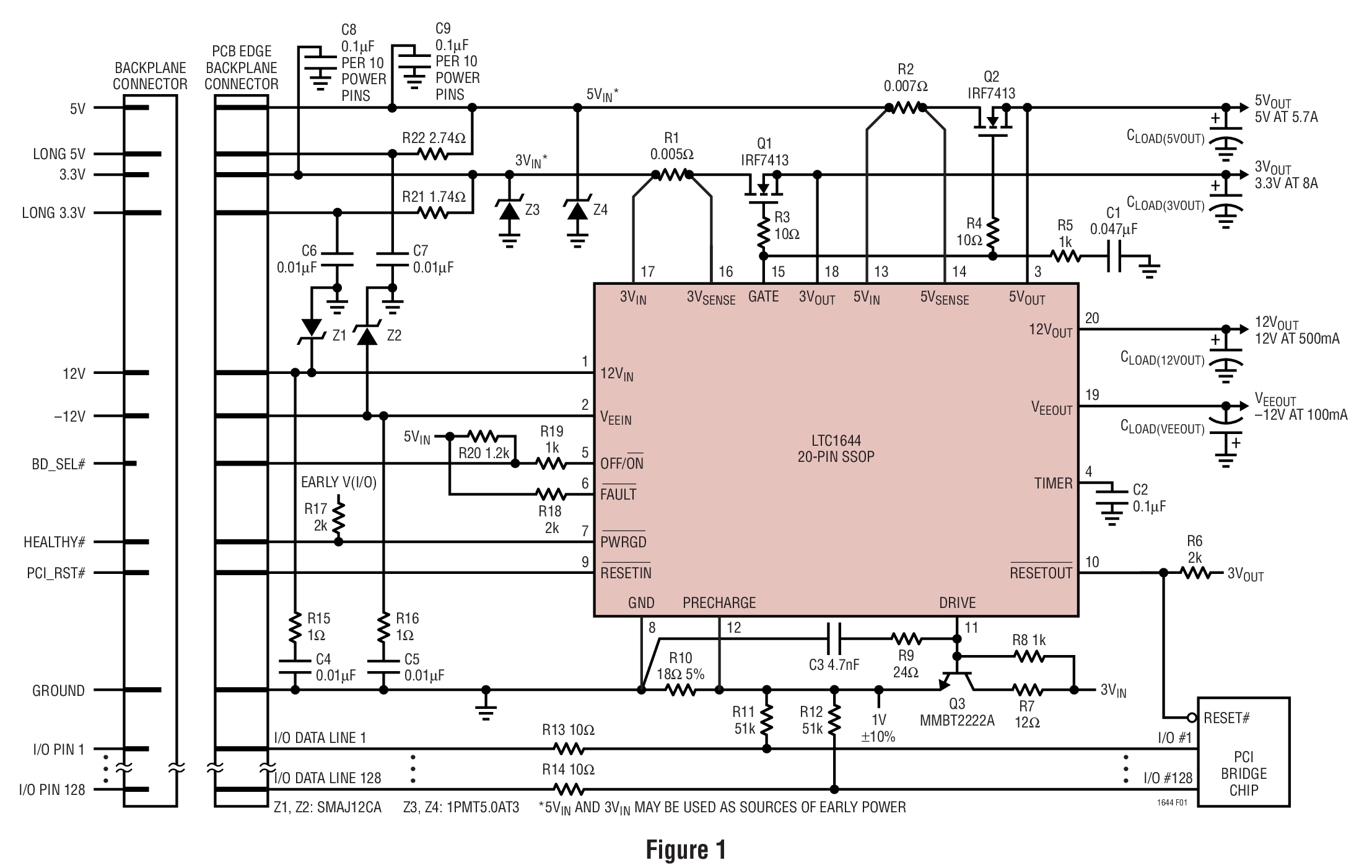

特点 允许从带电 CompactPCITM 总线安全地进行电路板的插拔操作 可控制 –12V、3.3V、5V 和 12V 电源 具电路断路器的可调折返电流限制功能电路 双电平电路断路器可保护 5V 和 3.3V 电源免遭过流和短路故障的损坏 片内 LOCAL_PCI_RST# 逻辑电路 PRECHARGE 输出在板卡插拔期间给 I/O 引脚施加偏置 可调的电源电压上电速率 典型应用

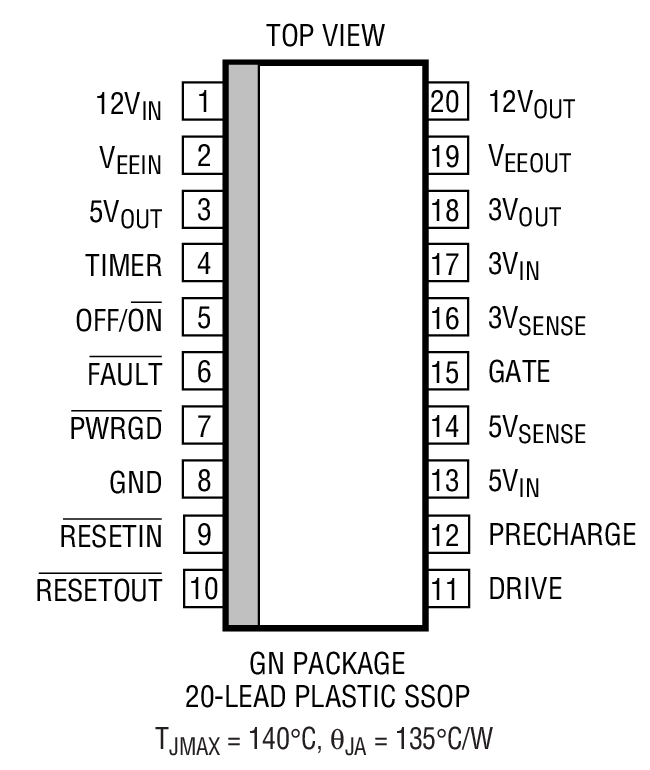

应用 带电电路板插入 CompactPCI 总线 封装信息

演示电路板
