LTC1844 - 150mA、微功率、低噪声 、VLDO 线性稳压器

LTC®1844 系列是低噪声 VLDOTM (非常低压差) 线性稳压器,其专为低功率 / 便携式应用而设计。这些稳压器能够采用低至 1.6V 的输入电压来运作。典型输出噪声仅为 30μVRMS,而且 LTC1844-3.3 的典型压差在 150mA 的最大负载电流条件下仅为 90mV,并在 50mA 时降低至 30mV。

内部 P 沟道 MOSFET 传输晶体管不需要基极电流,因而使得器件在正常操作期间只吸收 35μA,这与压差电压和负载电流无关。在停机模式中,静态电流将减小至可忽略的 10nA 水平。

其他特点包括高输出电压准确度、卓越的瞬态响应、采用超低 ESR 陶瓷电容器 (最小 1μF) 时的稳定性、反向电池和反向电流保护、短路和热过载保护以及输出电流限制。

LTC1844 稳压器采用扁平 (仅高 1mm) SOT-23 (ThinSOTTM) 封装。

特点
  • 非常低压差:     在 150mA 时为 90mV     在 50mA 时为 30mV (LTC1844-3.3)
  • 宽输入电压范围:1.6V 至 6.5V
  • 35μA 的低电源电流,即使在压差情况下也不例外
  • 低噪声:60μVRMS (10Hz 至 100kHz)
  • 在整个温度、电压和电流范围内具有 ±1.75% 的电压准确度
  • 快速瞬态响应
  • 在停机模式中的电源电流为 10nA
  • 固定输出电压:1.5V、1.8V、2.5V、2.8V、3.3V
  • 可调输出电压:1.25V 至 6V
  • 输出电流限制
  • 反向电池和反向电流保护
  • 无需保护二极管
  • 可在采用 1μF 输出电容器时保持稳定
  • 可在采用陶瓷电容器时保持稳定
  • 短路和热过载保护
  • 扁平 (仅高 1mm) SOT-23 封装
典型应用

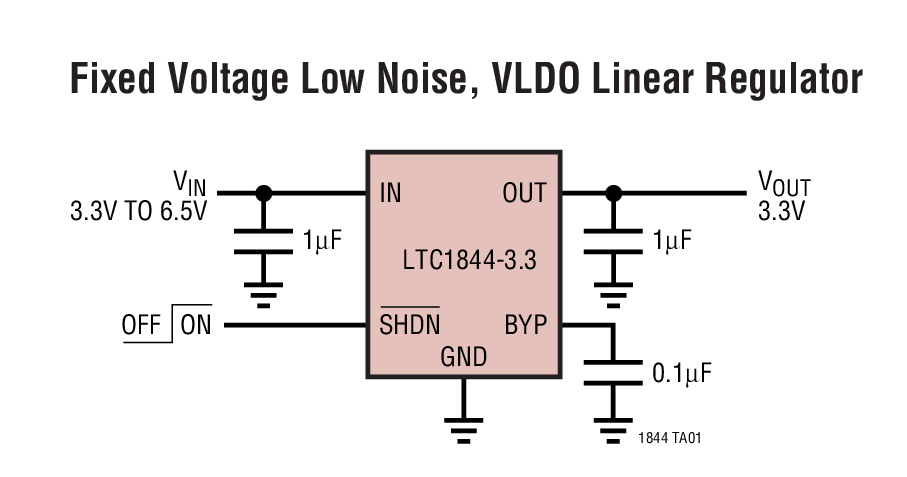

LTC1844 Typical Application

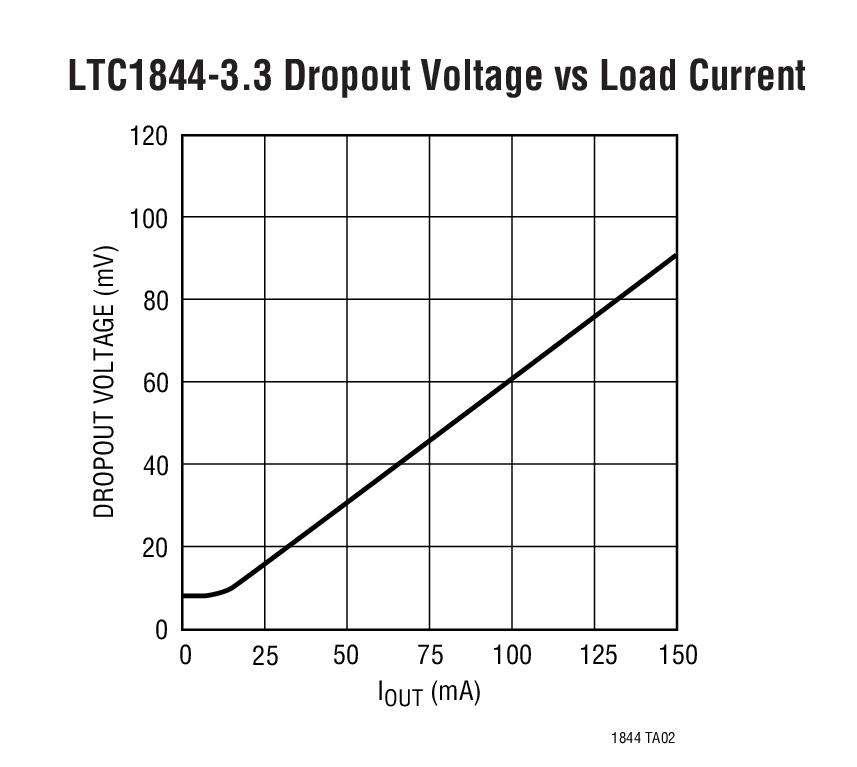

LTC1844 Typical Application
应用
  • 便携式仪器和电池供电型系统
  • 蓝牙 / 802.11 板卡
  • 蜂窝电话
  • PDA 和笔记本电脑
封装信息

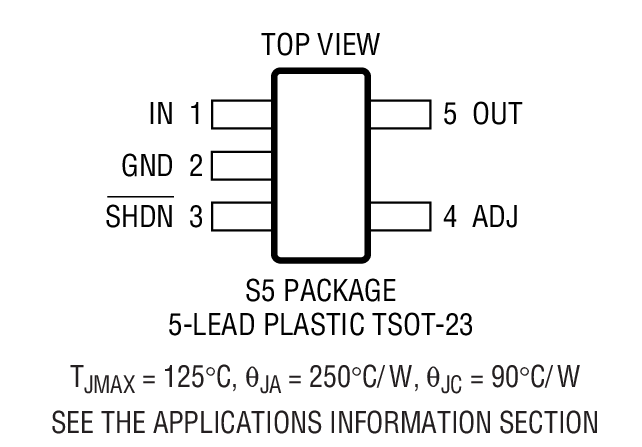

LTC1844 Package Drawing

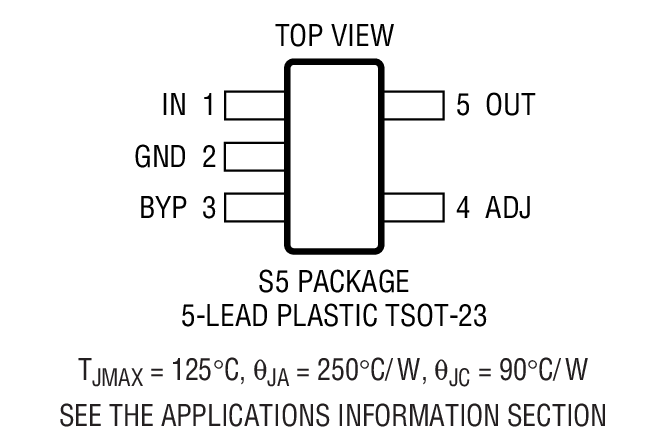

LTC1844 Package Drawing

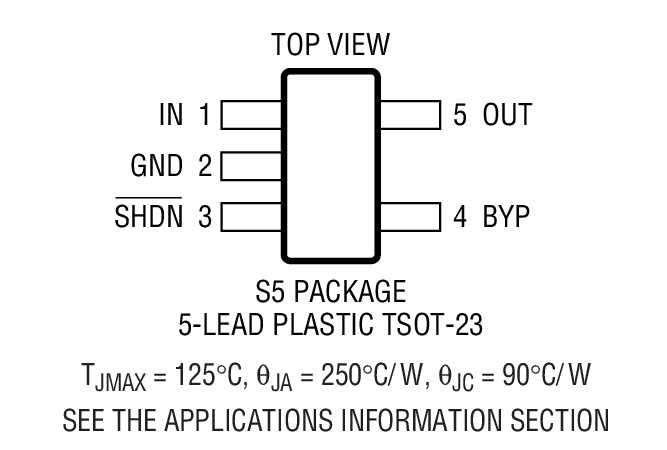

LTC1844 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC1844ES5-1.5#PBFSOT-23E$1.77
LTC1844ES5-1.5#TRMPBFSOT-23E$1.77$1.23
LTC1844ES5-1.5#TRPBFSOT-23E$1.77$1.21
LTC1844ES5-1.8#PBFSOT-23E$1.77
LTC1844ES5-1.8#TRMPBFSOT-23E$1.77$1.23
LTC1844ES5-1.8#TRPBFSOT-23E$1.77$1.21
LTC1844ES5-2.5#PBFSOT-23E$1.77
LTC1844ES5-2.5#TRMPBFSOT-23E$1.77$1.23
LTC1844ES5-2.5#TRPBFSOT-23E$1.77$1.21
LTC1844ES5-2.8#PBFSOT-23E$1.77
LTC1844ES5-2.8#TRMPBFSOT-23E$1.77$1.23
LTC1844ES5-2.8#TRPBFSOT-23E$1.77$1.21
LTC1844ES5-3.3#PBFSOT-23E$1.77
LTC1844ES5-3.3#TRMPBFSOT-23E$1.77$1.23
LTC1844ES5-3.3#TRPBFSOT-23E$1.77$1.21
LTC1844ES5-BYP#TRMPBFSOT-23E$1.77$1.23
LTC1844ES5-BYP#TRPBFSOT-23E$1.77$1.21
LTC1844ES5-SD#PBFSOT-23E$1.77
LTC1844ES5-SD#TRMPBFSOT-23E$1.77$1.23
LTC1844ES5-SD#TRPBFSOT-23E$1.77$1.21
演示电路板
器件型号描述价格
DC660ALTC1844ES5-BYP | Low Noise Micropower Linear Voltage Regulator, Vin = 1.8V - 6.5V, Vout = 150mA Max.$75.00
