LTC1960 - 具 SPI 接口的双电池充电器/选择器

LTC®1960 是一款高度集成的电池充电器和选择器,面向采用双智能电池的便携式产品。串行 SPI 接口允许由一个外部微控制器来控制和监视两个电池的状态。

一种专有的 PowerPath 架构可支持两个电池的同时充电或放电。典型的电池工作时间延长了 10%,而充电时间则最多可缩短 50%。LTC1960 可在不到 10μs 的时间内完成电源之间的自动切换,以防止在拿掉电池或墙上适配器时发生供电中断。

同步降压型电池充电器提供了 95% 的效率和仅 0.5V 的压差电压,并可在所有的操作模式中防止产生可听噪声。具有 5% 准确度的专利输入限流技术能在尽可能短的时间里完成电池的充电,而不会导致墙上适配器过载。

LTC1960 的 5mm x 7mm 38 引脚 QFN 封装和 36 引脚窄体 SSOP 封装可构建符合 SBS 标准的完整双电池系统实现方案,且占用的 PCB 面积非常之小。

特点
  • 完整的双电池充电器 / 选择器系统
  • 串行 SPI 接口实现了外部微控制器 (μC) 控制和监视
  • 同时双电池放电可使运行时间延长 10% (典型值)

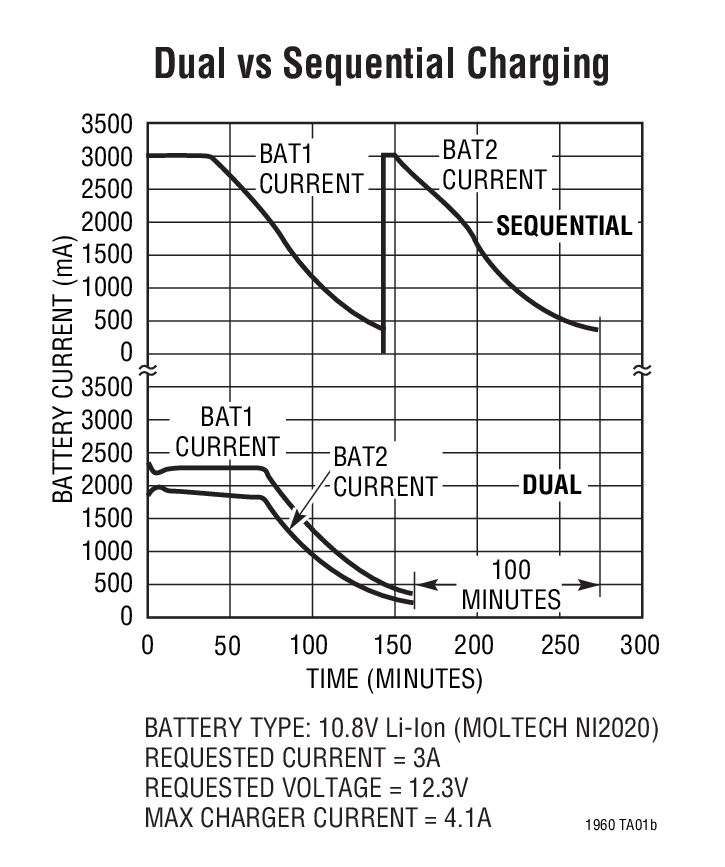

  • 同时双电池充电最多可将充电时间缩减 50%
  • 可在 <10μs 的时间内完成的自动 PowerPathTM 切换能防止发生供电中断
  • 电路断路器可提供针对过流故障的保护作用
  • 准确度为 5% 的适配器电流限值最大限度地提高了充电速率
  • 效率达 95% 的同步降压充电器
  • 充电器具有 0.5V 的低压差电压
  • 不会产生可听噪声,即使在采用陶瓷电容器时也不例外
  • 11 位 VDAC 提供了 0.8% 的电压准确度
  • 10 位 IDAC 提供了 5% 的电流准确度
  • VIN 高达 32V;VBATT 高达 28V
  • 采用 5mm x 7mm 38 引脚 QFN 封装和 36 引脚窄体 SSOP 封装
典型应用

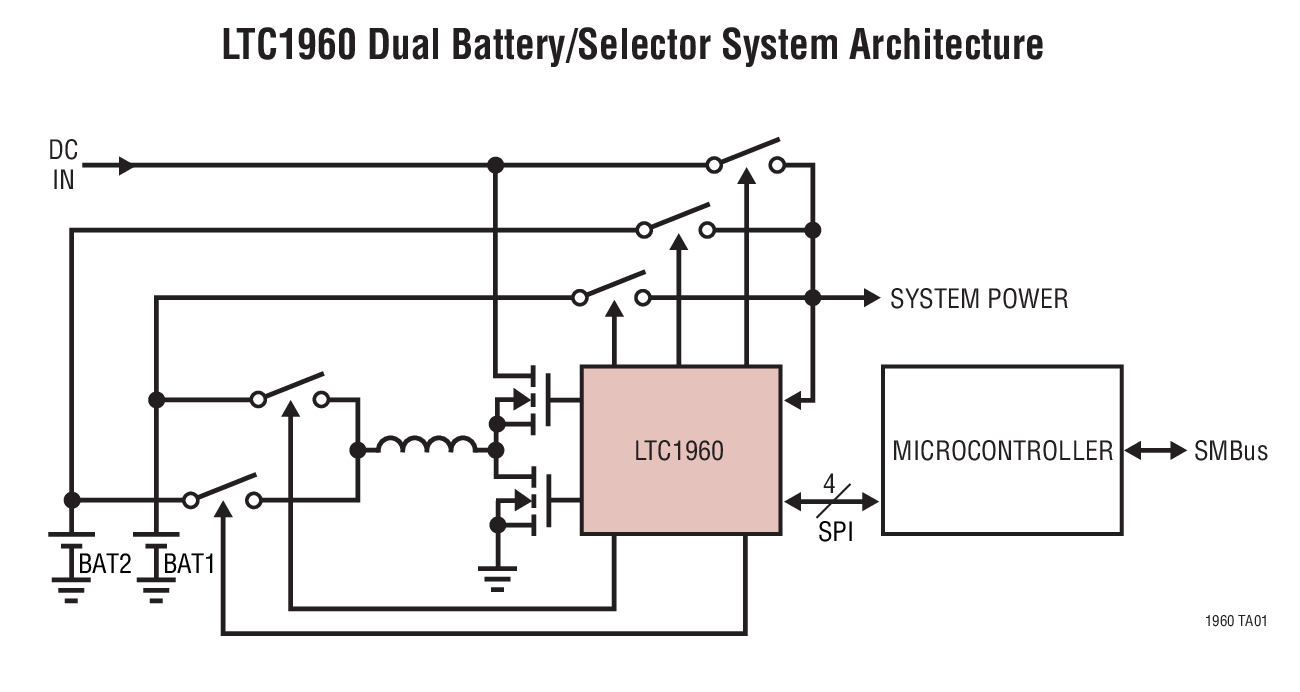

LTC1960 Typical Application
LTC1960 Typical Application
应用
  • 便携式计算机
  • 便携式仪器
封装信息

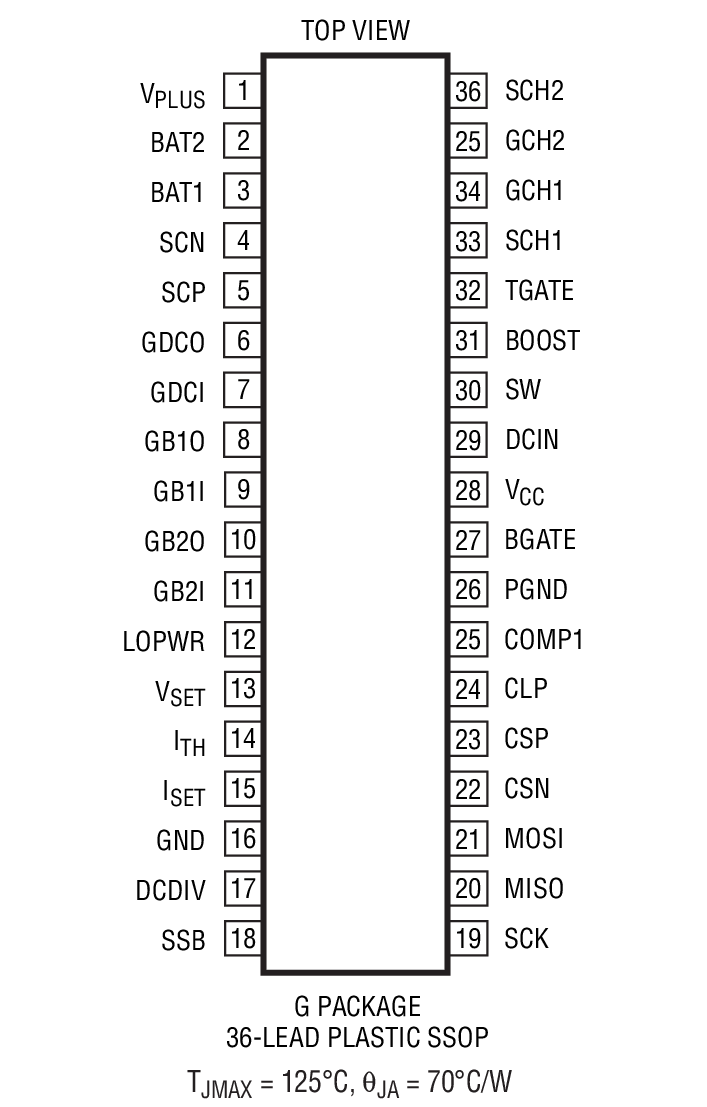

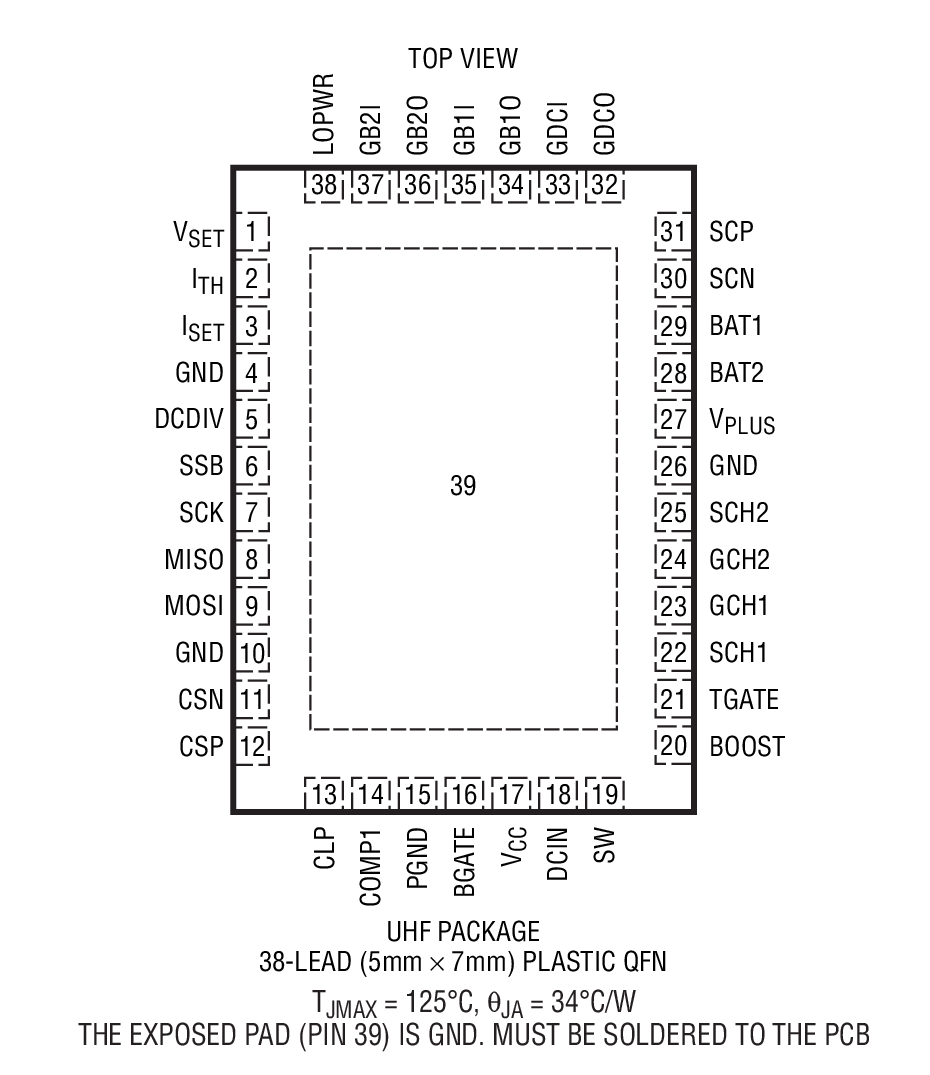

LTC1960 Package Drawing
LTC1960 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC1960CG#PBFSSOP-36C$8.22$6.95
LTC1960CG#TRPBFSSOP-36C$7.05
LTC1960CUHF#PBF5x7 QFN-38C$7.97$6.70
LTC1960CUHF#TRPBF5x7 QFN-38C$6.76
