LTC1983 - 采用 ThinSOT 封装的 100mA 稳压充电泵负输出转换器
LTC®1983-3 和 LTC1983-5 是负输出充电泵 DC/DC 转换器，可产生负稳压输出。这些器件仅需要三个纤巧型外部电容器，并能提供高达 100mA 的输出电流。这两款器件可工作于开环模式 (产生一个 –VIN 电源) 或稳压输出模式，这取决于输入电源电压和输出电流。
LTC1983-3 / LTC1983-5 拥有许多适用于便携式应用的特性，包括非常低的静态电流 (典型值为 25μA) 和一种通过 SHDN 引脚进行设置的零电流停机模式。
LTC1983-3 / LTC1983-5 具有过热和短路保护功能。这些器件采用 6 引脚扁平 (仅高 1mm) ThinSOT 封装。
特点- 固定的输出电压：–3V、–5V 或低噪声 VIN 至 –VIN 反相输出
- ±4% 输出电压准确度
- 低静态电流：25μA
- 100mA 输出电流能力
- 2.3V 至 5.5V 工作电压范围
- 内部 900kHz 振荡器
- “零电流” 停机模式
- 短路和过热保护
- 扁平 (仅高 1mm) ThinSOTTM 封装

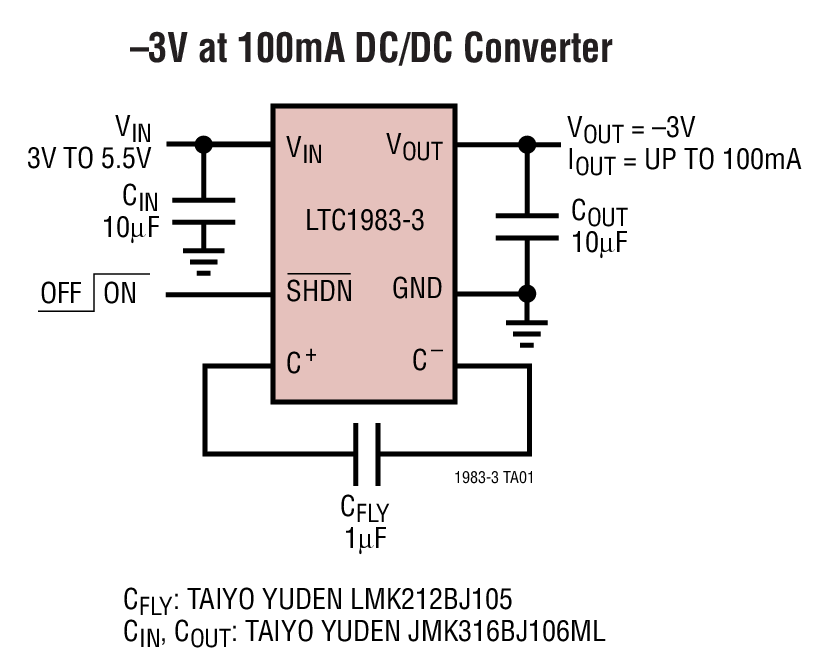

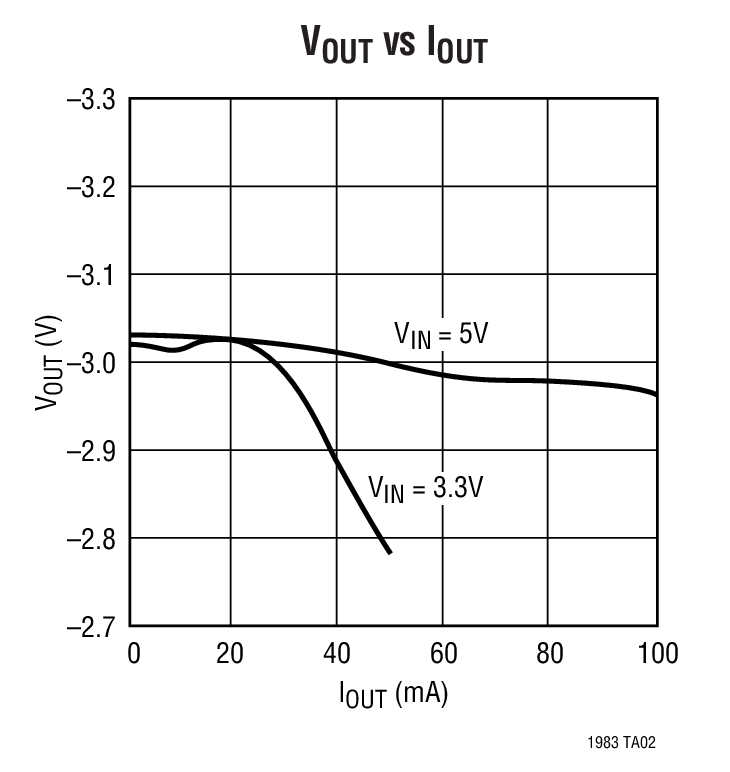

典型应用
 | 应用- 在单电源系统产生 –3V
- 便携式设备
- LCD 偏置电源
- GaAs FET 偏置电源

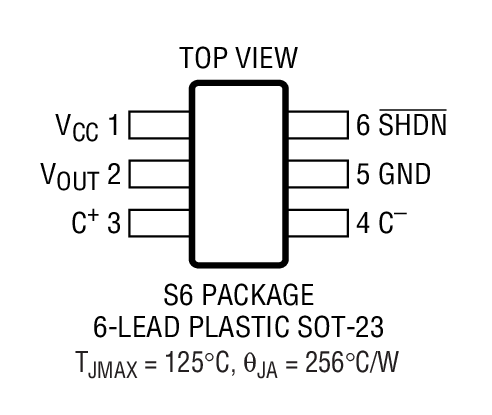

封装信息 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTC1983ES6-3#PBF | SOT-23 | E | $2.13 | |
| LTC1983ES6-3#TRMPBF | SOT-23 | E | $2.17 | $1.83 |
| LTC1983ES6-3#TRPBF | SOT-23 | E | $2.17 | $1.81 |
| LTC1983ES6-5#PBF | SOT-23 | E | $2.13 | |
| LTC1983ES6-5#TRMPBF | SOT-23 | E | $2.17 | $1.83 |
| LTC1983ES6-5#TRPBF | SOT-23 | E | $2.17 | $1.81 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC482A | LTC1983ES6-5 | 100mA Regulated Charge-Pump Inverter, 3V-5.5V Input, -5Vout, Iout up to 100mA Max. | $75.00 |
