LTC2377-18 - 具 102dB SNR 的 18 位、500ksps、低功率 SAR ADC

LTC®2377-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2377-18 采用单 2.5V 工作电源,具有一个 ±VREF 的全差分输入范围 (VREF 的变化范围从2.5V 至 5.1V)。LTC2377-18 仅消耗 6.8mW 功率,并实现了 ±1.75LSB INL (最大值)、在 18 位无漏失码和 102dB SNR。

LTC2377-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口,同时还拥有一种菊链模式。500ksps 的高吞吐速率和无周期延迟特性使 LTC2377-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。LTC2377-18 在转换操作之间自动断电,从而减低了随采样速率而调节的功耗。

LTC2377-18 提供了一种独特的数字增益压缩 (DGC) 功能,因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时,ADC 将执行一种数字定标功能,此项功能用于将零标度代码从 0V 变换至 0.1 • VREF,以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压,全标度输入范围现为 0.5V 至 4.5V,这为单 5.5V 电源给驱动放大器供电提供了足够的空间。

特点
  • 500ksps吞吐速率
  • ±1.75LSB INL (最大值)
  • 保证 18 位,无漏失码
  • 低功耗:6.8mW (在 500ksps)、6.8μW (在 500sps)
  • 102dB SNR (典型值),在 fIN = 2kHz
  • –124dB THD (典型值) ,在 fIN = 2kHz
  • 数字增益压缩 (DGC)
  • 保证运作至 125℃
  • 2.5V 电源
  • 全差分输入范围:±VREF
  • VREF 输入范围:2.5V 至 5.1V
  • 无流水线延迟,无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
典型应用

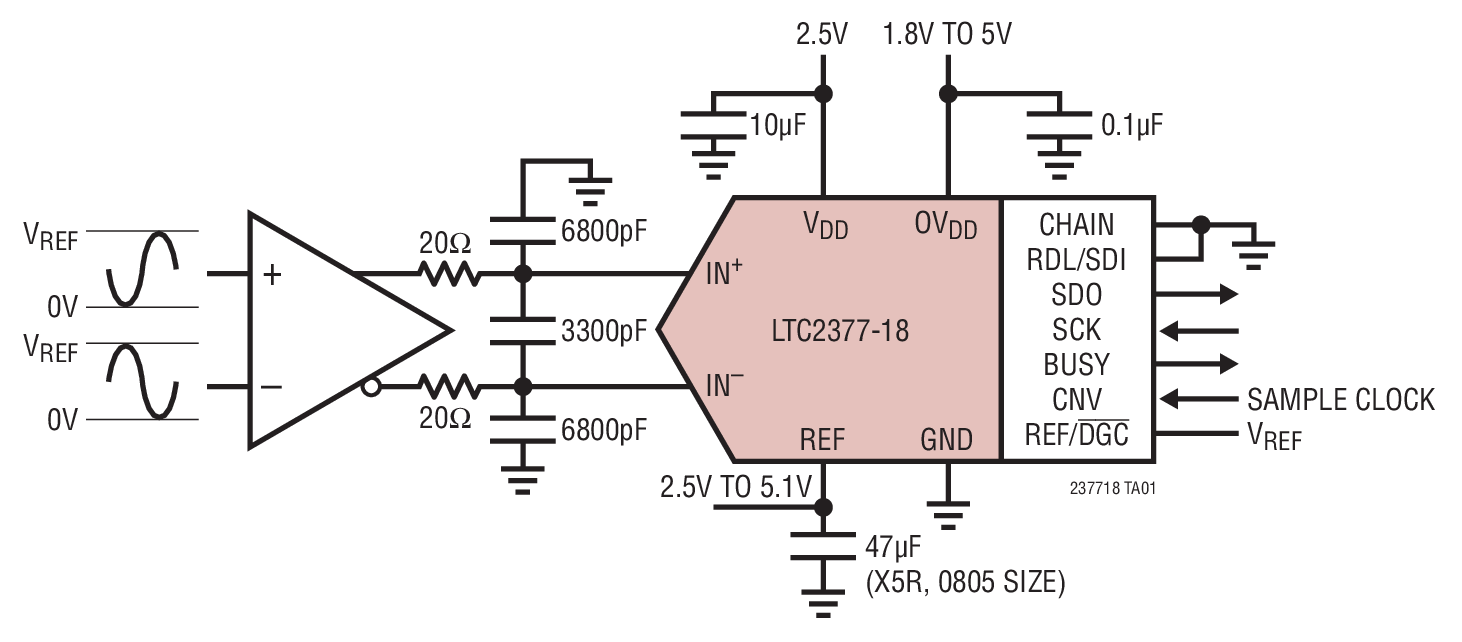

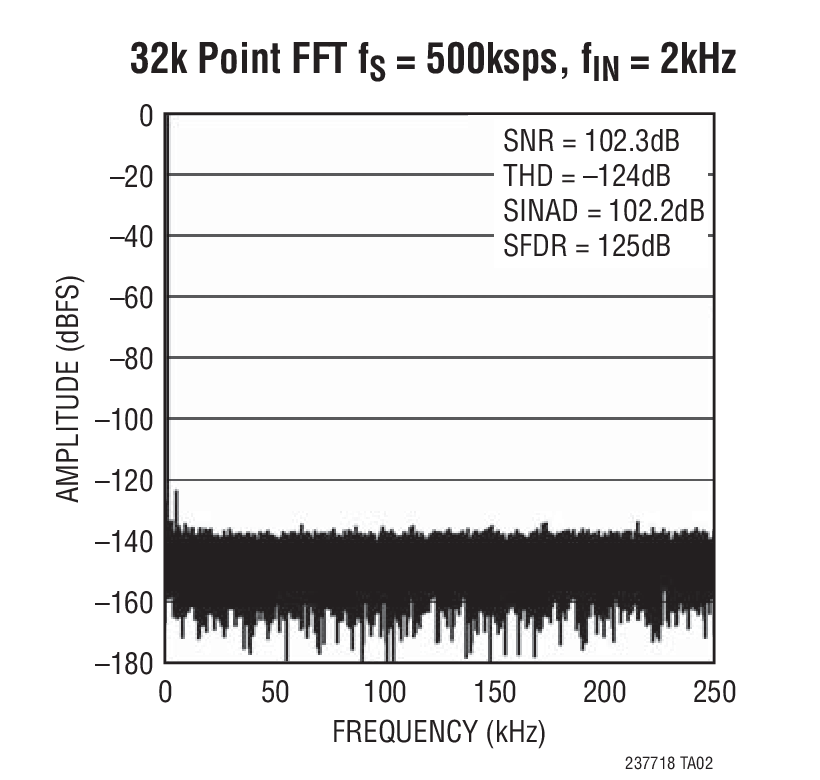

LTC2377-18 Typical Application
LTC2377-18 Typical Application
应用
  • 医疗成像
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 工业过程控制
  • 低功率电池供电型仪表
  • ATE (自动测试设备)
封装信息

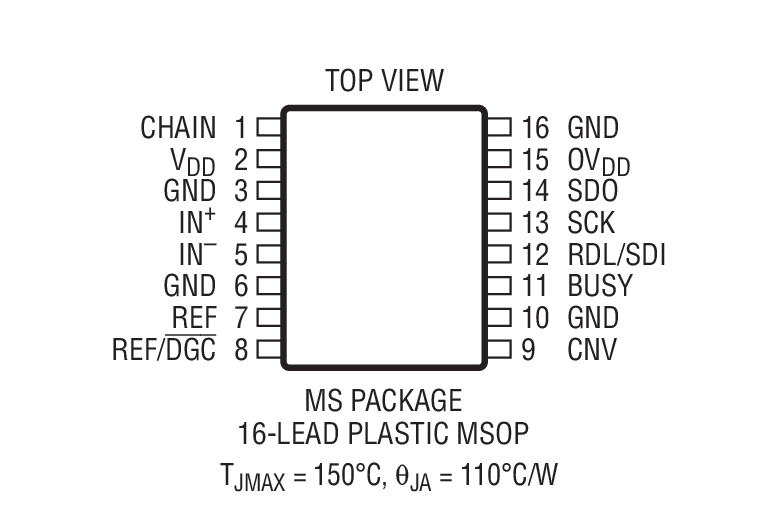

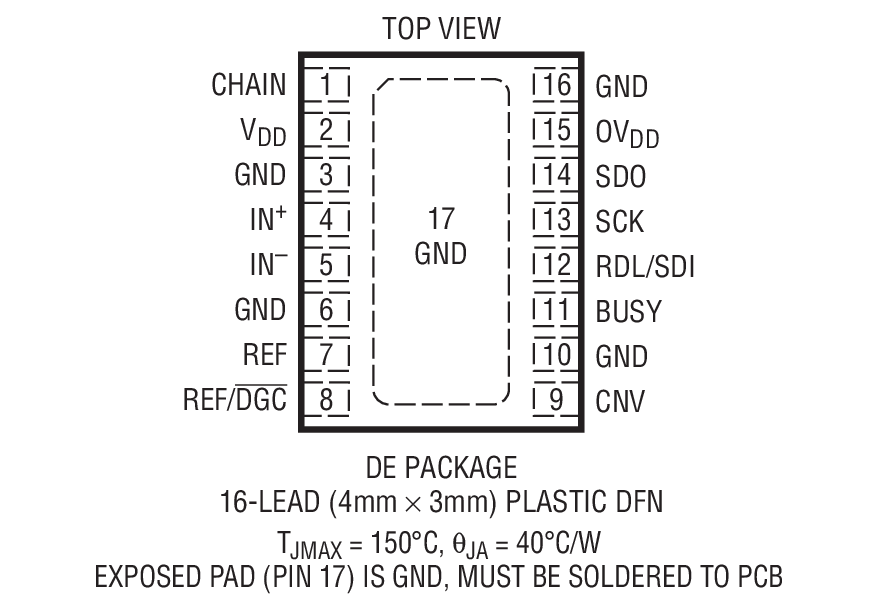

LTC2377-18 Package Drawing
LTC2377-18 Package Drawing
