LTC2413 - 具同时 50Hz/60Hz 抑制的 24 位、无延迟增量累加 ΔΣ ADC

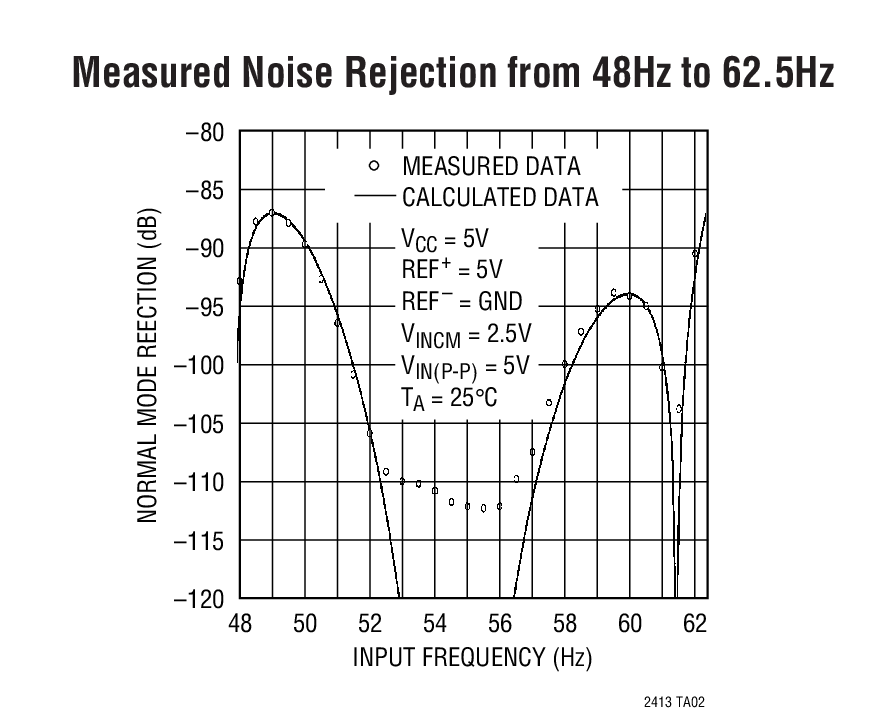

LTC®2413 是一款具集成型振荡器、2ppm INL 和 0.16ppm RMS 噪声的 2.7V 至5.5V 同时 50Hz/60Hz 抑制、微功率、24 位差分 ΔΣ 模数转换器。其采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2413 进行配置以在 49Hz 至 61.2Hz 范围内 (50Hz 和 60Hz ±2% 同时) 提供优于 87dB 的输入差模抑制,也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2413。内部振荡器无需外部频率设定组件。

该转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压,可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 LTC2413 的 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2413 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。

特点
  • 同时 50Hz/60Hz 抑制 (87dB 最小值)
  • 差分输入和具 GND 至 VCC 共模范围的差分基准
  • 2ppm INL 和无漏失码 (在 24 位)
  • 0.1ppm 偏移和 2.5ppm 全标度误差
  • 0.16ppm 噪声
  • 无延迟:数字滤波器可在单个周期内实现稳定
  • 内部振荡器 – 无需外部组件
  • 采用窄体 SSOP-16 封装 (SO-8 封装占板面积) 的 24 位 ADC
  • 2.7V 至 5.5V 单工作电源
  • 低电源电流 (200μA) 和自动停机
  • 引脚可与 LTC2410 兼容
典型应用

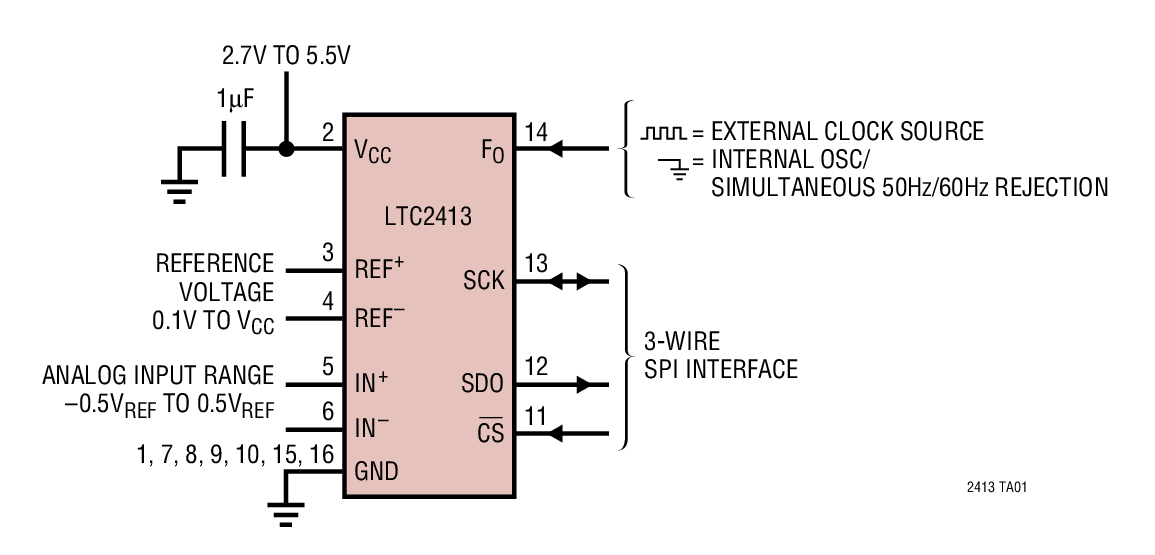

LTC2413 Typical Application
LTC2413 Typical Application
应用
  • 直接传感器数字转换器
  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制
  • 6 位数字电压表 (DVM)
  • 面向国际市场的产品
封装信息

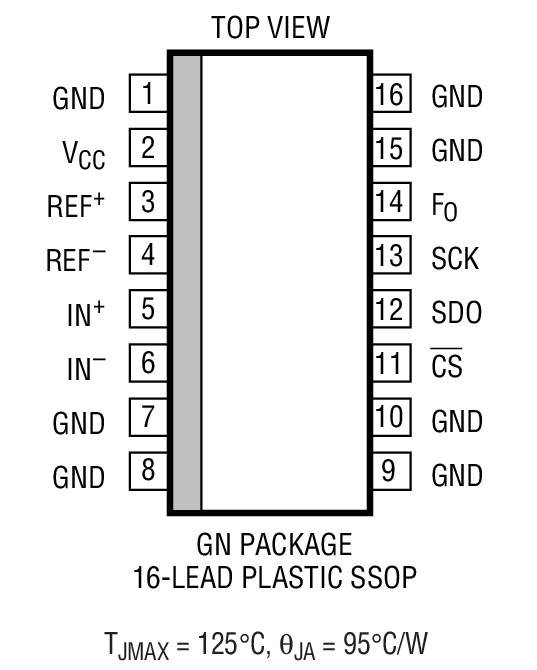

LTC2413 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC2413CGN#PBFSSOP-16C$7.10$5.50
LTC2413CGN#TRPBFSSOP-16C$5.56
LTC2413IGN#PBFSSOP-16I$8.10$6.25
LTC2413IGN#TRPBFSSOP-16I$6.31
演示电路板
器件型号描述价格
DC346ALTC2413CGN | Simultaneous 50 & 60Hz Rejection Differential Input 24-Bit ADC (with Diskette, Requires Win95/98)$50.00
