LTC2950 - 按钮接通/关断控制器
LTC®2950 是一款微功率、宽输入电压范围、按钮接通/关断控制器。该器件包含一个具有独立可编程接通和关断防反跳时间 (用于控制一个漏极开路使能输出的变换) 的按钮输入。这款器件还包括一个简单的微处理器接口，以便于在断电之前进行正确的系统内务处理。在系统故障条件下，一个内部 KILL 定时器可确保正确的断电。
LTC2950 可在一个 2.7V 至 26V 的宽输入电压范围内运作，以适应各种各样的输入电源。非常低的静态电流 (典型值为 6µA) 使 LTC2950 成为电池供电型应用的理想选择。该器件有两种版本，以提供正使能极性或负使能极性。器件的封装型式为 8 引脚 3mm x 2mm DFN 或 ThinSOT。
特点- 可调型按钮接通/关断定时器
- 低电源电流：6µA
- 宽工作电压范围：2.7V 至 26V
- EN 输出 (LTC2950-1) 提供 DC/DC 转换器控制
- EN 输出 (LTC2950-2) 提供电路断路器控制
- 简单的接口提供了适度的微处理器停机
- 具有内部上拉电阻器的高输入电压 PB 引脚
- 在 PB 输入端上提供了 ±10kV ESD HBM
- 在 KILL 比较器输入端上具有准确的 0.6V 门限
- 采用 8 引脚 3mm x 2mm DFN 和 ThinSOT™ 封装

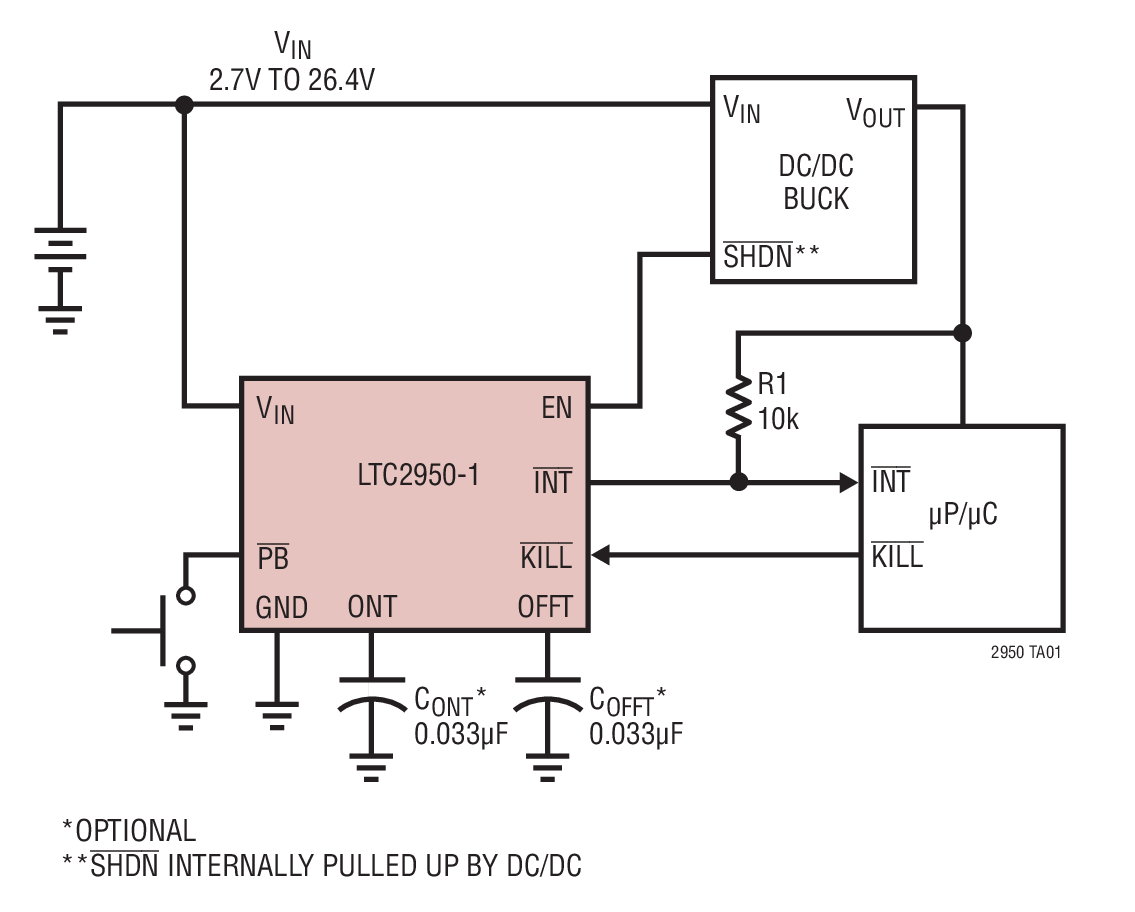

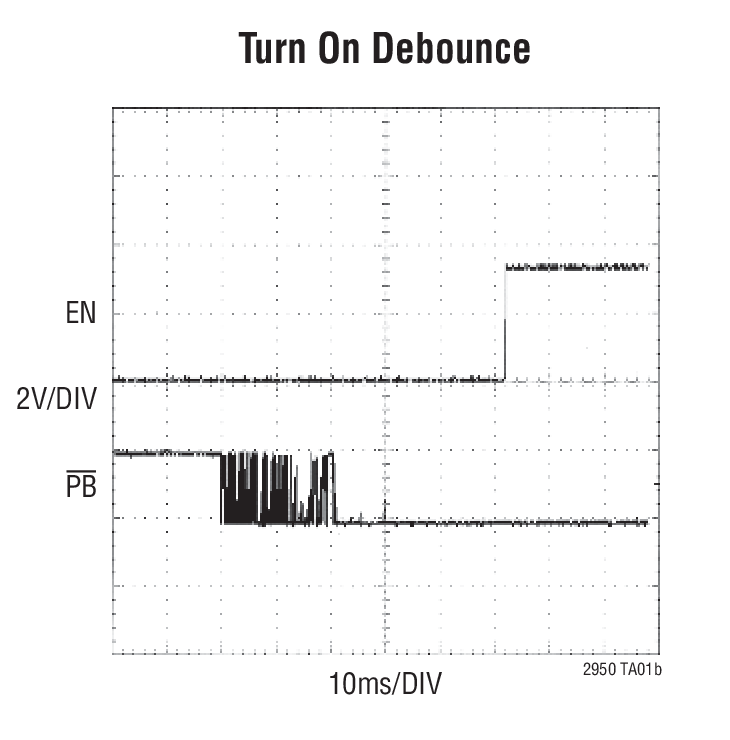

典型应用
 | 应用- 便携式仪表
- Blade 服务器
- 便携式客户服务 PDA
- 台式计算机和笔记本计算机

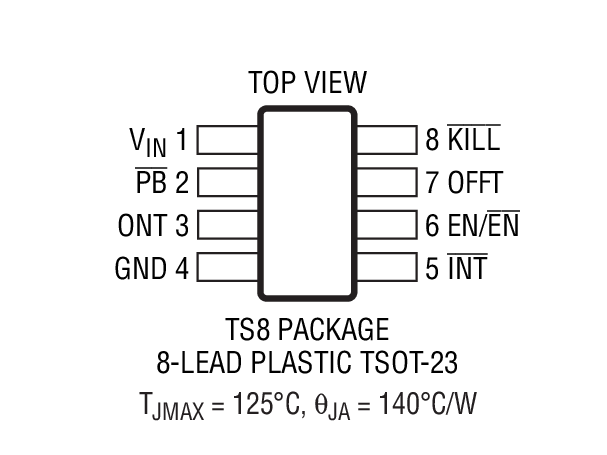

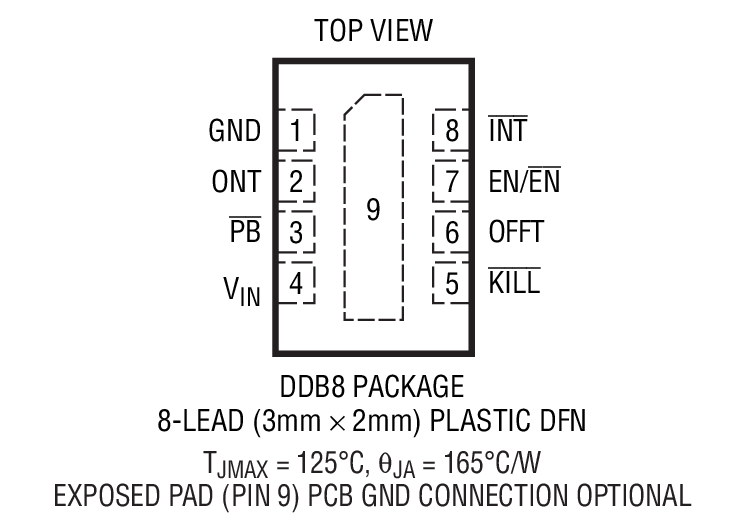

封装信息
 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTC2950CDDB-1#PBF | 3x2 DFN-8 | C | $2.59 | |
| LTC2950CDDB-1#TRMPBF | 3x2 DFN-8 | C | $2.59 | $1.86 |
| LTC2950CDDB-1#TRPBF | 3x2 DFN-8 | C | $2.59 | $1.81 |
| LTC2950CDDB-2#PBF | 3x2 DFN-8 | C | $2.59 | |
| LTC2950CDDB-2#TRMPBF | 3x2 DFN-8 | C | $2.59 | $1.86 |
| LTC2950CDDB-2#TRPBF | 3x2 DFN-8 | C | $2.59 | $1.81 |
| LTC2950CTS8-1#PBF | SOT-23 | C | $2.59 | |
| LTC2950CTS8-1#TRMPBF | SOT-23 | C | $2.59 | $1.86 |
| LTC2950CTS8-1#TRPBF | SOT-23 | C | $2.59 | $1.81 |
| LTC2950CTS8-2#PBF | SOT-23 | C | $2.59 | |
| LTC2950CTS8-2#TRMPBF | SOT-23 | C | $2.59 | $1.86 |
| LTC2950CTS8-2#TRPBF | SOT-23 | C | $2.59 | $1.81 |
| LTC2950IDDB-1#PBF | 3x2 DFN-8 | I | $3.04 | |
| LTC2950IDDB-1#TRMPBF | 3x2 DFN-8 | I | $3.04 | $2.21 |
| LTC2950IDDB-1#TRPBF | 3x2 DFN-8 | I | $3.04 | $2.16 |
| LTC2950IDDB-2#PBF | 3x2 DFN-8 | I | $3.04 | |
| LTC2950IDDB-2#TRMPBF | 3x2 DFN-8 | I | $3.04 | $2.21 |
| LTC2950IDDB-2#TRPBF | 3x2 DFN-8 | I | $3.04 | $2.16 |
| LTC2950ITS8-1#PBF | SOT-23 | I | $3.04 | |
| LTC2950ITS8-1#TRMPBF | SOT-23 | I | $3.04 | $2.21 |
| LTC2950ITS8-1#TRPBF | SOT-23 | I | $3.04 | $2.16 |
| LTC2950ITS8-2#PBF | SOT-23 | I | $3.04 | |
| LTC2950ITS8-2#TRMPBF | SOT-23 | I | $3.04 | $2.21 |
| LTC2950ITS8-2#TRPBF | SOT-23 | I | $3.04 | $2.16 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC826C-A | LTC2950CTS8-2 Demo Board | Pushbutton On/Off Controller, 2.7V ≤ VIN ≤ 26.4V | $25.00 |
