LTC3025 - 300mA 微功率 VLDO 线性稳压器

LTC®3025 是一款微功率、VLDOTM (非常低压差) 线性稳压器，可在输入电压低至 0.9V 的情况下正常运作。该器件能够提供 300mA 的输出电流和一个仅 45mV 的典型压差电压。需要一个 BIAS 电源来运行内部基准和 LDO 电路，而输出电流则直接来自 IN 电源，旨在实现高效调节。0.4V 的低内部基准电压使得能够把 LTC3025 输出设置为远远低于常见 LDO 所能提供的电压 (范围为 0.4V 至 3.6V)。输出电压利用两个超小的 SMD 电阻器来设置。

LTC3025 的低静态电流使其成为电池供电型系统的理想选择。对于三节镍氢电池 (NiMH) 和单节锂离子电池应用，BIAS 电压能够直接由电池来提供，而输入则可取自一个高效率降压型稳压器，从而提供了一个高效率、低噪声输出。

该器件的其他特点包括高输出电压准确度、超卓的瞬态响应、稳定性 (当采用小至 1μF 的超低 ESR 陶瓷电容器)、短路和热过载保护以及输出电流限制功能。LTC3025 采用纤巧、扁平 (高度仅 0.75mm) 的 6 引脚 DFN (2mm x 2mm) 封装。

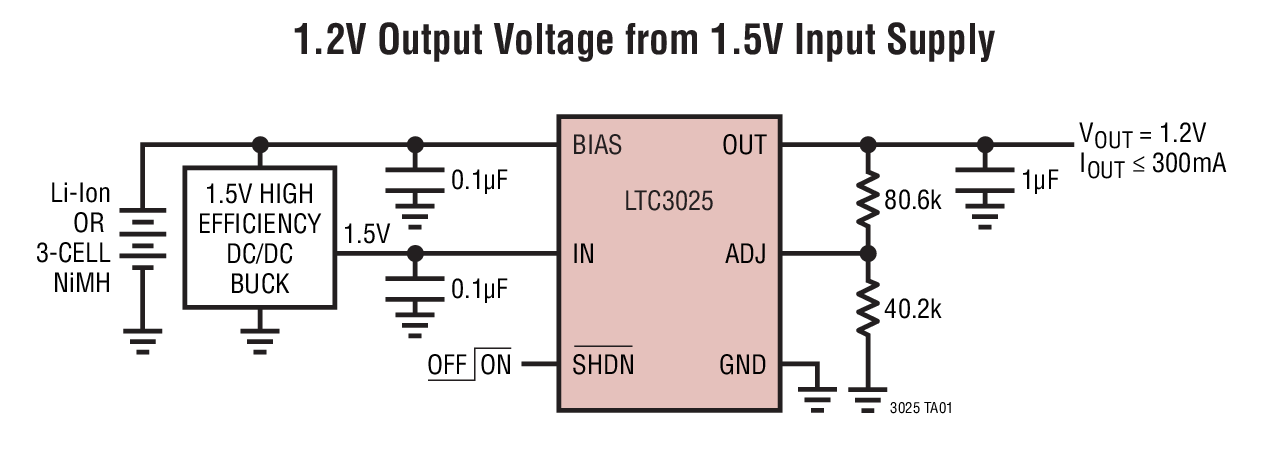

特点 宽输入电压范围：0.9V 至 5.5V 可在采用陶瓷电容器时稳定 非常低压差：45mV (在 300mA) 可调输出范围：0.4V 至 3.6V ±2% 电压准确度 (在整个温度和电源负载范围) 低噪声：80μVRMS (10Hz 至 100kHz) BIAS 电压范围：2.5V 至 5.5V 快速瞬变恢复 停机模式将负载与 VIN 和 VBIAS 断接 低工作电流：IIN = 4μA，IBIAS = 50μA (典型值) 低停机电流：IIN = 1μA，IBIAS = 0.01μA (典型值) 输出电流限制 热过载保护 采用 6 引脚 (2mm x 2mm) DFN 封装 典型应用

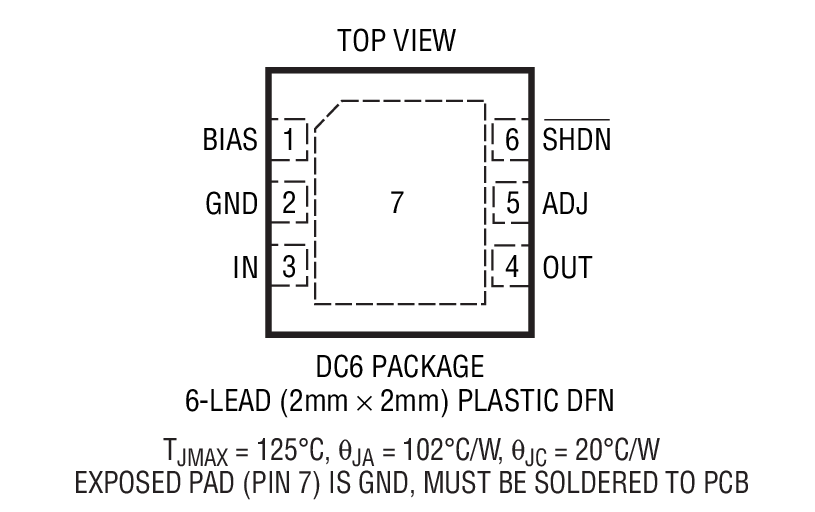

应用 低功率手持式设备 低电压逻辑电源 DSP 电源 蜂窝电话 便携式电子设备 手持式医疗仪器 用于开关电源噪声抑制的后置稳压器 封装信息

演示电路板
