LTC3026 - 1.5A 低输入电压 VLDO 线性稳压器

LTC®3026 是一款非常低压差 (VLDOTM) 线性稳压器,可在输入电压低至 1.14V 的条件下运作。该器件能够提供 1.5A 输出电流,典型压差电压仅为 100mV。为了允许在低输入电压条件下运作,LTC3026 内置了一个升压型转换器,该升压型转换器负责提供内部 LDO 电路所必需的空间。

输出电流直接来自输入电源,旨在实现效率的最大化。升压型转换器仅需一个小型片式电感器和陶瓷电容器便可执行操作。此外,一个 LTC3026 的升压输出电压还能够提供用于其他 LTC3026 的升压电压,因而多个 LDO 只需单个电感器。可以采用一个由用户提供的升压电压,从而完全免除了增设电感器的需要。

LTC3026 稳压器可在采用 10μF 或更大的陶瓷输出电容器时保持稳定。该器件具有一个 0.4V 的低基准电压,用于通过两个外部电阻器来设置输出电压。这款器件还具有内部电流限制、过热停机和反向输出电流保护功能。LTC3026 采用小外形 10 引脚 MSOP 或扁平 (高度仅 0.75mm) 10 引脚 3mm x 3mm DFN 封装。

特点
  • 输入电压范围:      1.14V 至 3.5V (升压转换器使能)      1.14V 至 5.5V (采用外部 5V 升压)
  • 低压差电压:100mV (在 IOUT = 1.5A)
  • 可调输出范围:0.4V 至 2.6V
  • 输出电流:高达 1.5A
  • 卓越的电源抑制性能 (即使在接近压差的条件下也不例外)
  • 停机模式将负载从 VIN 和 VBST 断接
  • 低工作电流:IIN = 950μA (在 VIN = 1.5V)
  • 低停机电流:      IIN < 1μA (典型值),IBST = 0.1μA (典型值)
  • 在采用 10μF 或更大的陶瓷电容器时可实现稳定
  • 短路、反向电流保护
  • 过热保护
  • 采用 10 引脚 MSOP 和 10 引脚 (3mm x 3mm) DFN 封装
典型应用

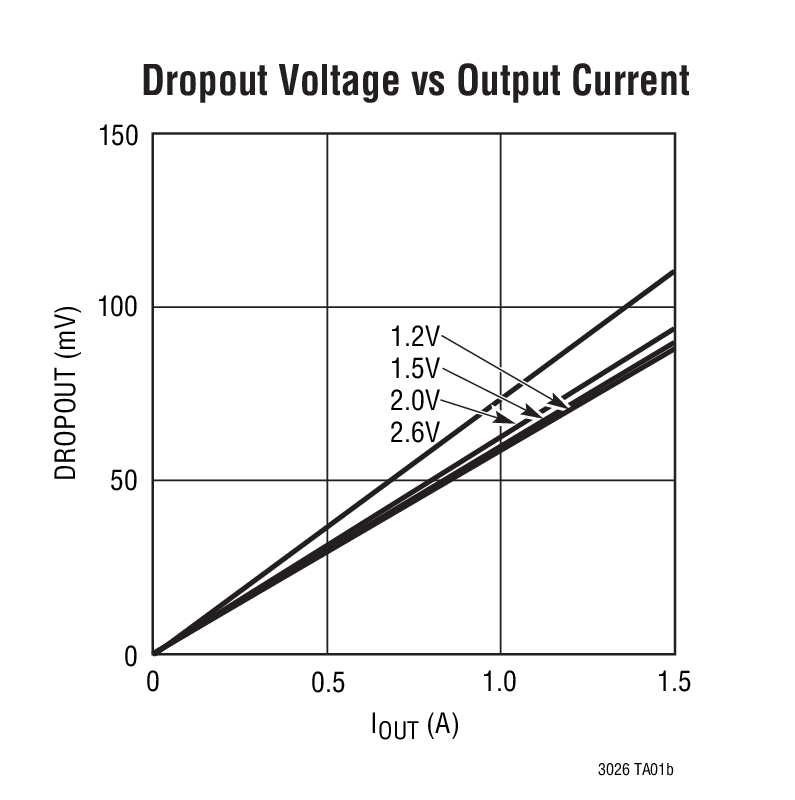

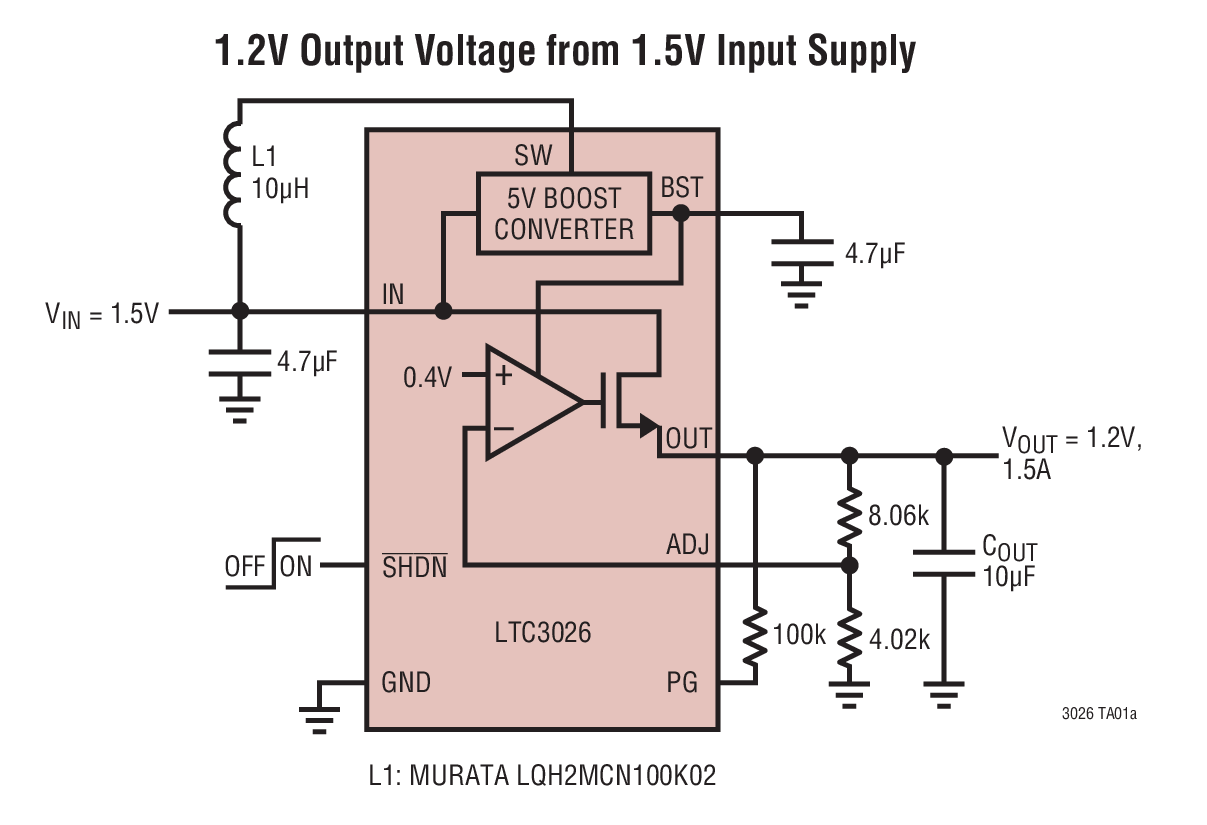

LTC3026 Typical Application
LTC3026 Typical Application
应用
  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 微处理器电源
封装信息

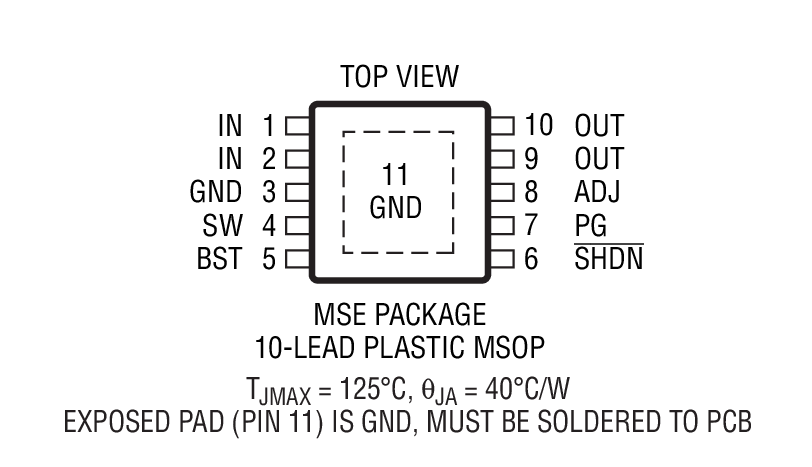

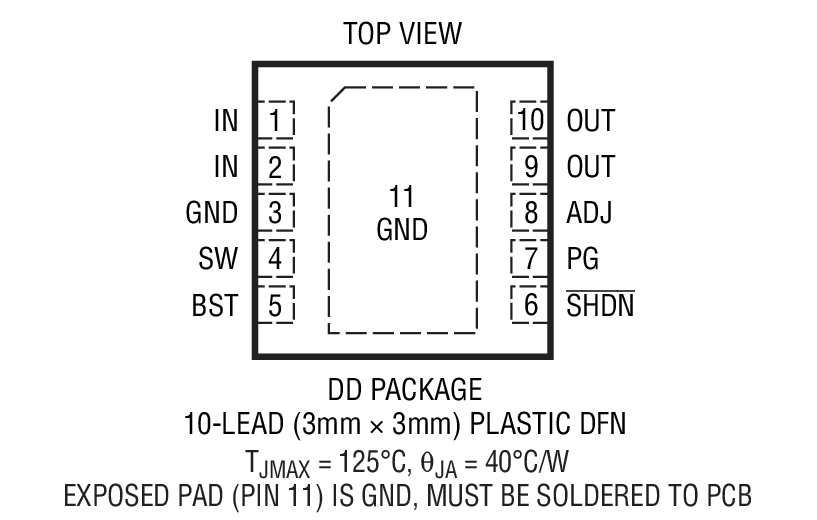

LTC3026 Package Drawing
LTC3026 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC3026EDD#PBF3x3 DFN-10E$3.14$2.20
LTC3026EDD#TRPBF3x3 DFN-10E$2.30
LTC3026EMSE#PBFMS-10EE$3.14$2.20
LTC3026EMSE#TRPBFMS-10EE$2.26
LTC3026IDD#PBF3x3 DFN-10I$3.46$2.42
LTC3026IDD#TRPBF3x3 DFN-10I$2.48
LTC3026IMSE#PBFMS-10EI$3.46$2.42
LTC3026IMSE#TRPBFMS-10EI$2.48
演示电路板
器件型号描述价格
DC833ALTC3026EDD | Low VIN, VLDO Linear Regulator, 1.14V ≤ VIN ≤ 5.5V (3.5V Using Internal Boost), Vout = 0.8V/1.2V/1.5V/1.8V/Adj @ 1.5A$75.00
