LTC3490 - 单节电池提供 350mA 的 LED 驱动器
LTC®3490 为 1W LED 应用提供了一种恒定电流驱动。它是一款高效升压型转换器，采用单节或两节 NiMH 或碱性电池作为工作电源，可产生 350mA 的恒定电流，并符合高达 4V 的电压规格。它包含一个 100mΩ NFET 开关和一个 130mΩ PFET 同步整流器。在内部将固定开关频率设定为 1.3MHz。
如果输出负载断接，则 LTC3490 将输出电压限制为 4.7V。它还具有一种模拟调光能力，可按照与 CTRL/SHDN 引脚电压成比例的方式来减小驱动电流。当电池电压降至每节 1V 以下时，将传送一个低电池电量逻辑输出信号。当电池电压降至每节 0.85V 以下时，欠压闭锁电路将关断 LTC3490。对反馈环路实施内部补偿，旨在最大限度地减少组件数目。
特点

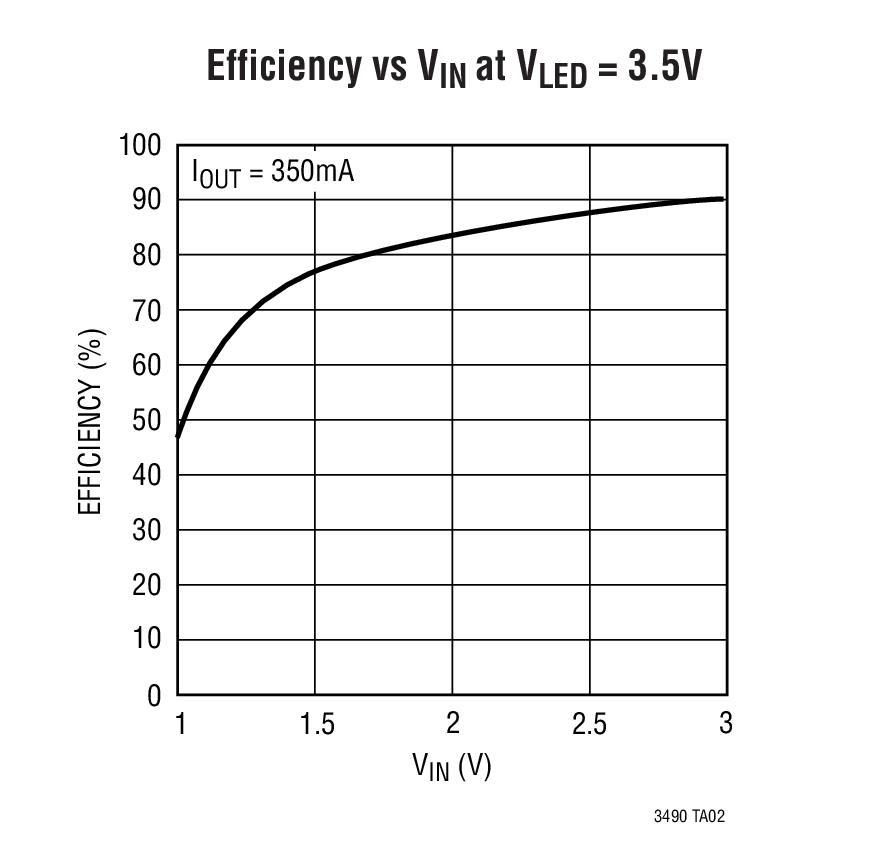

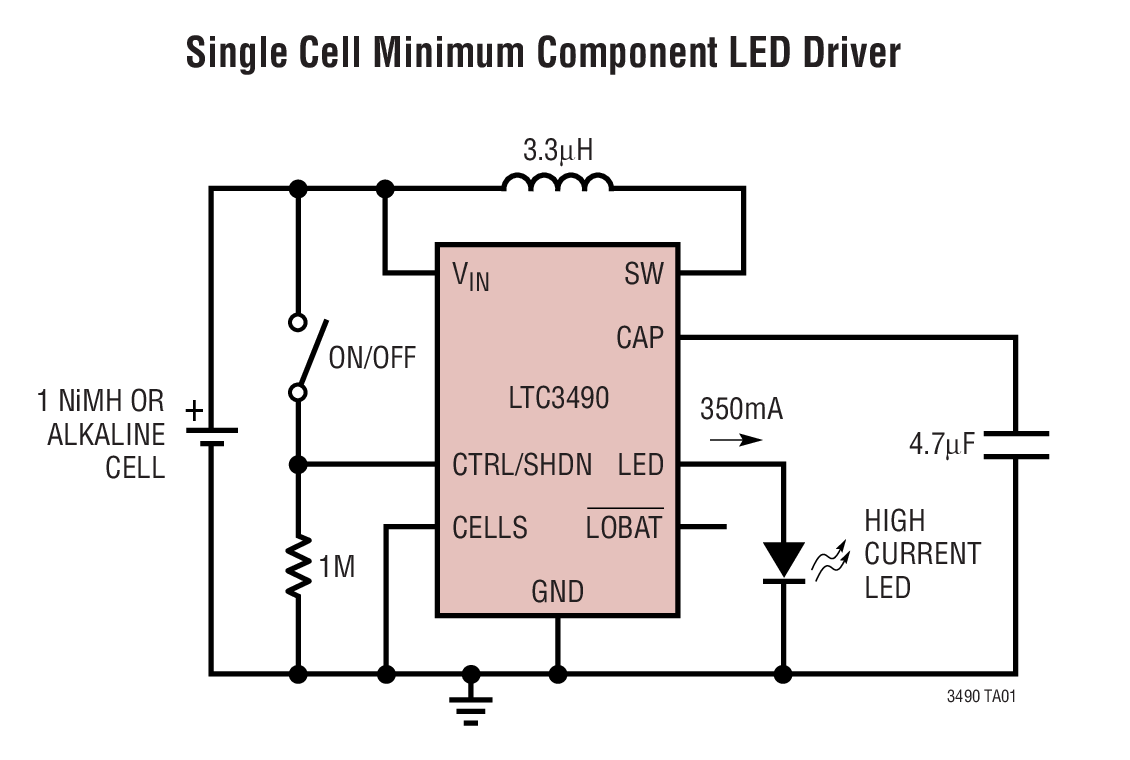

典型应用  | 应用

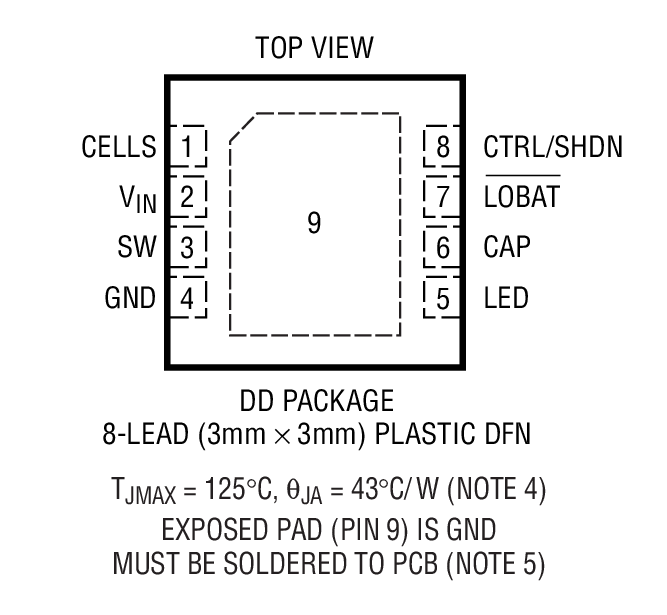

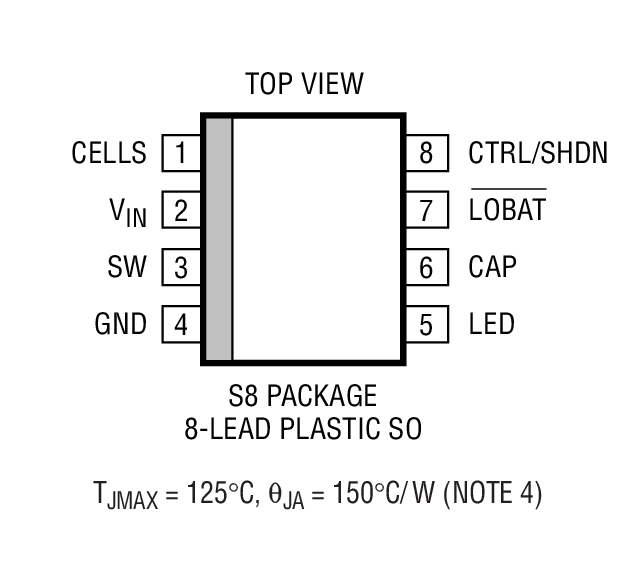

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC3490EDD#PBF | 3x3 DFN-8 | E | $3.00 | $2.10 |
| LTC3490EDD#TRPBF | 3x3 DFN-8 | E | $2.20 | |
| LTC3490ES8#PBF | SO-8 | E | $3.00 | $2.10 |
| LTC3490ES8#TRPBF | SO-8 | E | $2.16 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC762A | LTC3490EDD Demo Board | Boost White LED Driver, 1.8V ≤ VIN ≤ 3.5V, VLED up to 4V @ 350mA | 联系凌力尔特 |
