LTC3521 - 1A 降压-升压型 DC/DC 和双通道 600mA 降压型 DC/DC 转换器

LTC®3521 集成了一个 1A 降压-升压型 DC/DC 转换器和双通道 600mA 同步降压型 DC/DC 转换器。1.1MHz 的开关频率最大限度地缩减了解决方案的占板面积,并保持了高效率。所有三个转换器均具有软起动和内部补偿功能,旨在尽可能地压缩解决方案的占板面积并简化设计过程。

降压型转换器是电流模式控制的,并利用一个内部同步整流器来改善效率。降压型转换器支持 100% 占空比操作以延长电池的使用寿命。如果 PWM 引脚保持于低电平,则在重负载时,降压型转换器将自动地从突发模式操作切换至 PWM 模式。当 PWM 引脚被保持于高电平时,降压型转换器将处于低噪声的 1.1MHz PWM 模式。

降压-升压型转换器提供了连续导通操作模式,旨在最大限度地提高效率,并实现噪声的最小化。在轻负载条件下,可使降压-升压型转换器执行突发模式操作,以改善效率并减小无负载待机电流。

LTC3521 在所有的转换器上均提供了电流 <2μA 的停机模式、过热停机和电流限制保护功能。LTC3521 采用 24 引脚 0.75mm x 4mm x 4mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装。

特点
  • 三个高效率 DC/DC 转换器:          降压-升压 (VOUT:1.8V 至 5.25V,IOUT:1A)         双通道降压 (VOUT:0.6V 至 VIN,IOUT:600mA)
  • 1.8V 至 5.5V 输入电压范围
  • 可利用引脚来选择突发模式 (Burst Mode®) 操作
  • 突发模式操作中的总静态电流为 30μA
  • 独立的电源良好指示器输出
  • 集成软起动功能
  • 热保护和过流保护
  • 停机模式的静态电流 <2μA
  • 小外形 4mm x 4mm QFN 封装和耐热性能增强型 TSSOP 封装
典型应用

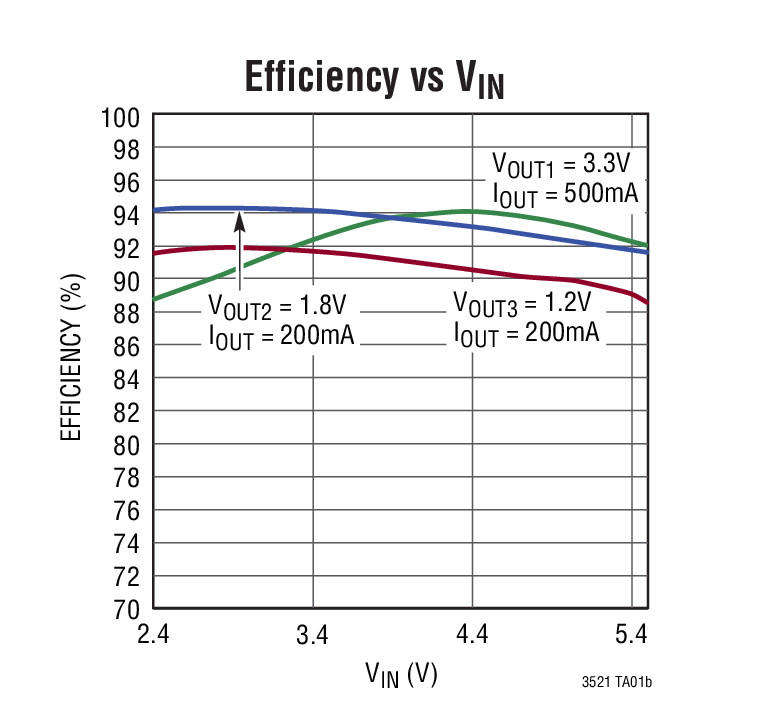

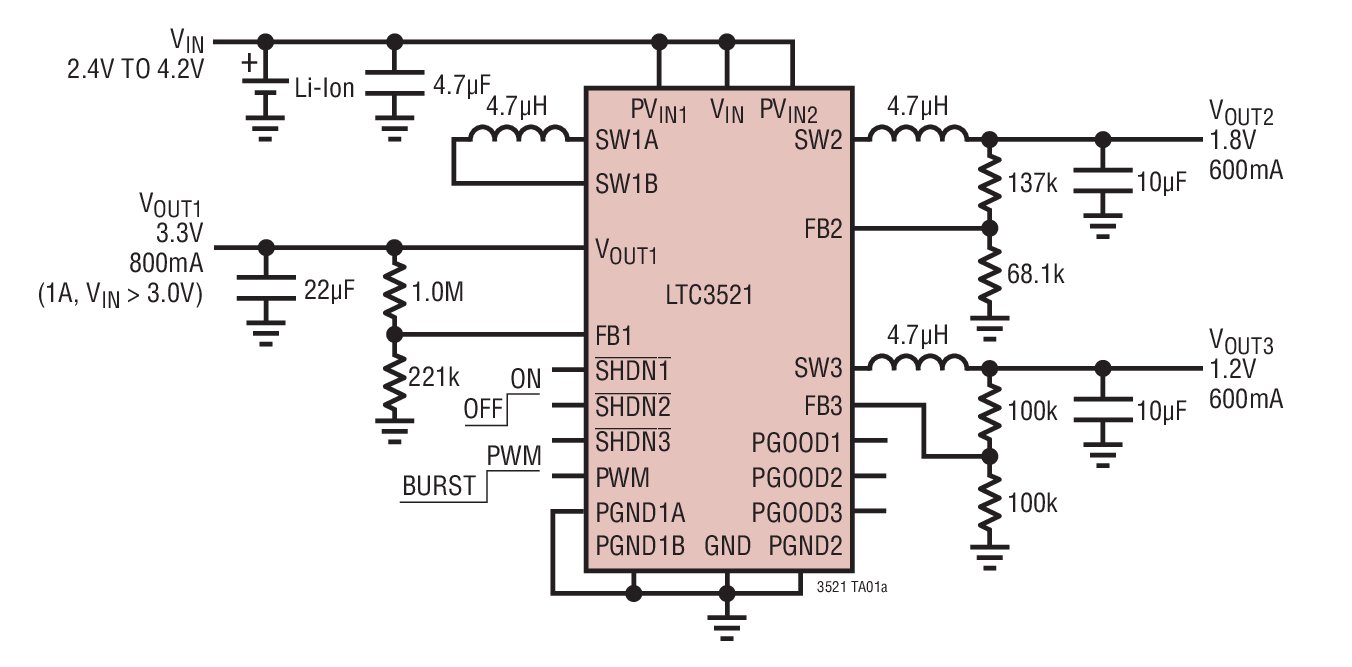

LTC3521 Typical Application
LTC3521 Typical Application
应用
  • 条形码阅读器
  • 医疗仪器
  • 手持终端
  • PDA、手持式 PC
  • GPS 接收器
封装信息

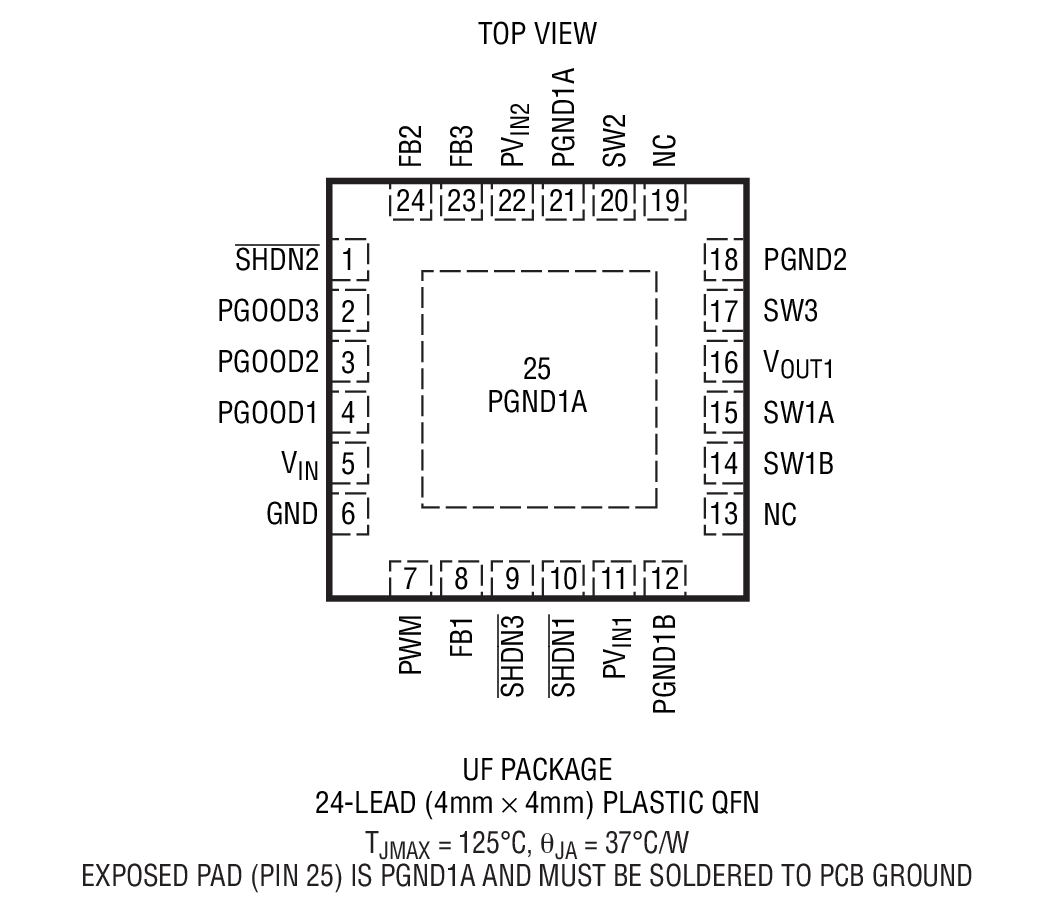

LTC3521 Package Drawing
LTC3521 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC3521EFE#PBFTSSOP-20E$4.93$3.45
LTC3521EFE#TRPBFTSSOP-20E$3.51
LTC3521EUF#PBF4x4 QFN-24E$4.64$3.25
LTC3521EUF#TRPBF4x4 QFN-24E$3.31
LTC3521IFE#PBFTSSOP-20I$5.67$3.97
LTC3521IFE#TRPBFTSSOP-20I$4.03
LTC3521IUF#PBF4x4 QFN-24I$5.34$3.74
LTC3521IUF#TRPBF4x4 QFN-24I$3.80
演示电路板
器件型号描述价格
DC1389ALTC3521EUF Demo Board | Buck-Boost Plus Dual Buck, 2.4V ≤ VIN ≤ 5V, Vout1 = 3.3V @ 0.8A, Vout2=1.2V @ 0.6A, Vout3 = 1.8V @ 0.6A$125.00
