LTC4210-1 / LTC4210-2 - 采用 6 引脚 SOT-23 封装的热插拔控制器

LTC®4210 是一款 6 引脚 SOT-23 封装热插拔控制器,其允许在带电背板上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的 GATE,以获得 2.7V 至 16.5V 的电源电压范围。LTC4210 提供了初始定时循环,并允许 GATE 以一种可编程速率斜坡上升。

LTC4210 具有一个快速电流限制环路,其与一个电路断路器定时器共同提供了主动电流限制。ON 引脚上的信号负责接通和关断器件,同时也用于实现复位功能。

该器件可提供两种选项:LTC4210-1 用于在遭遇过流故障时执行自动重试,而 LTC4210-2 则用于在遭遇过流故障时执行锁断操作。

特点
  • 允许在带电背板上安全地进行电路板的插拔操作
  • 可调的模拟电流限制和电路断路器
  • 快速响应可限制峰值故障电流
  • 在遭遇电流故障时可选择执行自动重试或锁断操作
  • 可调电源电压上电速率
  • 用于外部 MOSFET 开关的高压侧驱动
  • 电源电压控制范围:2.7V 至 16.5V
  • 欠压闭锁
  • 可调过压保护
  • 扁平 (仅高 1mm) SOT-23 (ThinSOTTM) 封装
典型应用

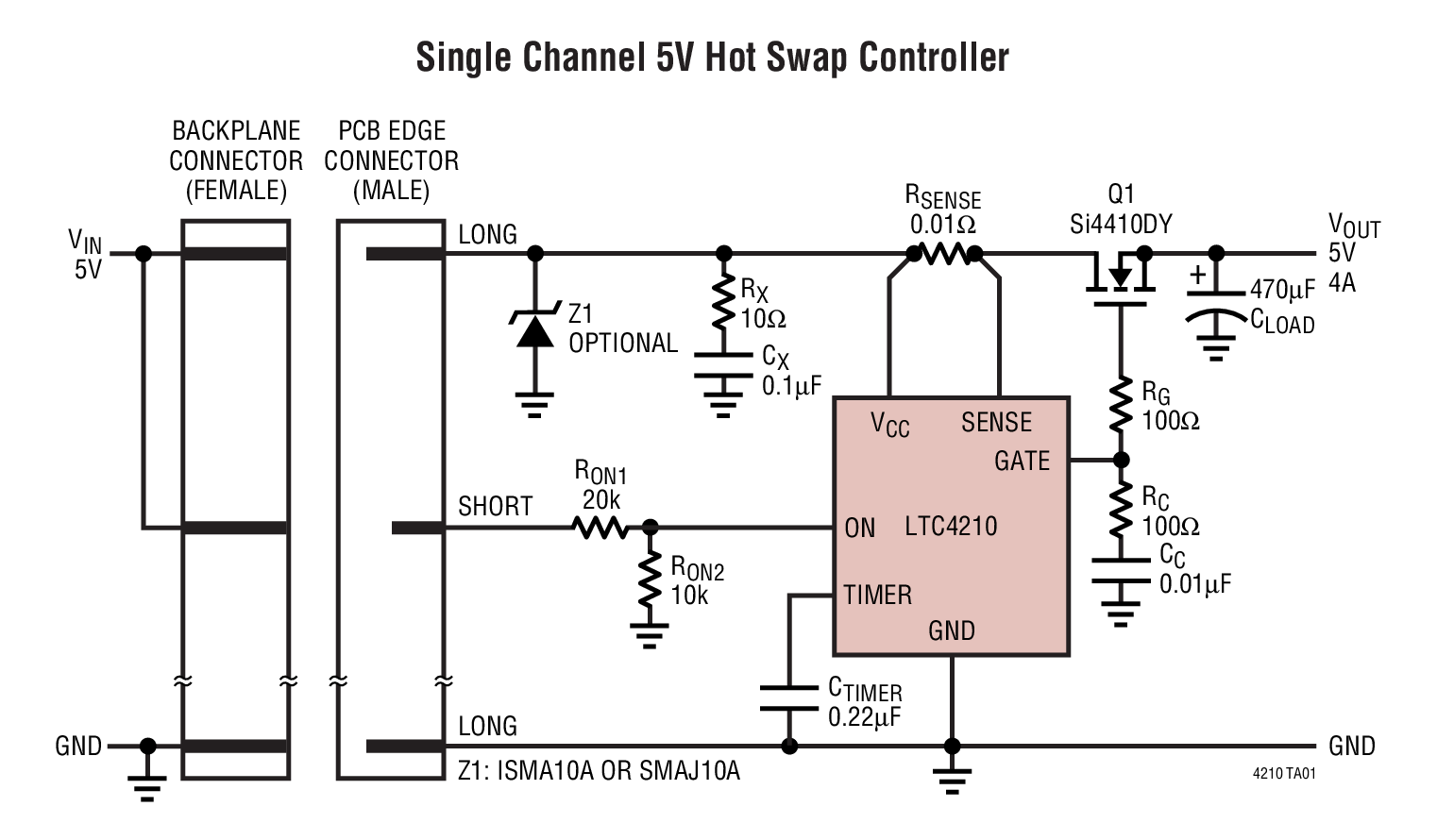

LTC4210-1 Typical Application

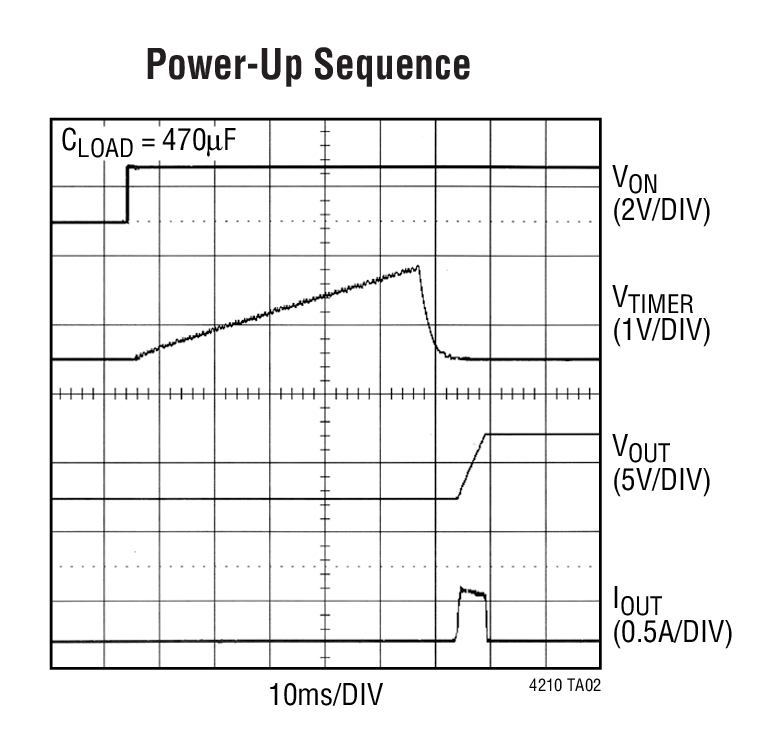

LTC4210-1 Typical Application
应用
  • 带电电路板插入
  • 电子电路断路器
  • 工业高压侧开关 / 电路断路器
封装信息

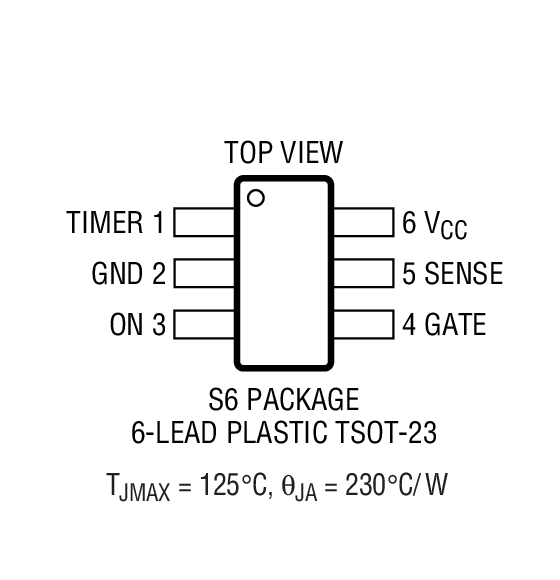

LTC4210-1 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4210-1CS6#PBFSOT-23C$2.06
LTC4210-1CS6#TRMPBFSOT-23C$2.06$1.73
LTC4210-1CS6#TRPBFSOT-23C$2.06$1.71
LTC4210-1IS6#PBFSOT-23I$2.75
LTC4210-1IS6#TRMPBFSOT-23I$2.75$1.98
LTC4210-1IS6#TRPBFSOT-23I$2.75$1.96
LTC4210-2CS6#PBFSOT-23C$2.39
LTC4210-2CS6#TRMPBFSOT-23C$2.39$1.73
LTC4210-2CS6#TRPBFSOT-23C$2.39$1.71
LTC4210-2IS6#PBFSOT-23I$2.75
LTC4210-2IS6#TRMPBFSOT-23I$2.75$1.98
LTC4210-2IS6#TRPBFSOT-23I$2.75$1.96
演示电路板
器件型号描述价格
DC628ALTC4210-1CS6 | Single Channel 5V Hot Swap Controller, Vin = +5V, Vout = 5V / 6A$50.00
