LTC4219 - 5A 集成化热插拔控制器
LTC®4219 是一款面向热插拔应用的集成化解决方案，允许在带电背板上安全地进行电路板的插拔操作。该器件在单个封装中集成了一个热插拔控制器、功率 MOSFET 和电流检测电阻器，适合小型化应用。 LTC4219 提供了单独的浪涌电流控制和一个具折返电流限制功能、准确度达 10% 的 5.6A 电流限值。可采用一个外部引脚对电流限制门限进行动态调节。其他特点包括一个电流监视器输出 (负责放大检测电阻器电压以实现参考于地的电流检测) 和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制和电源良好监视功能。在内部对电源良好检测电平和折返电流限制模式进行了预设，以适合 5V (LTC4219-5) 和 12V (LTC4219-12) 应用的需要。
特点

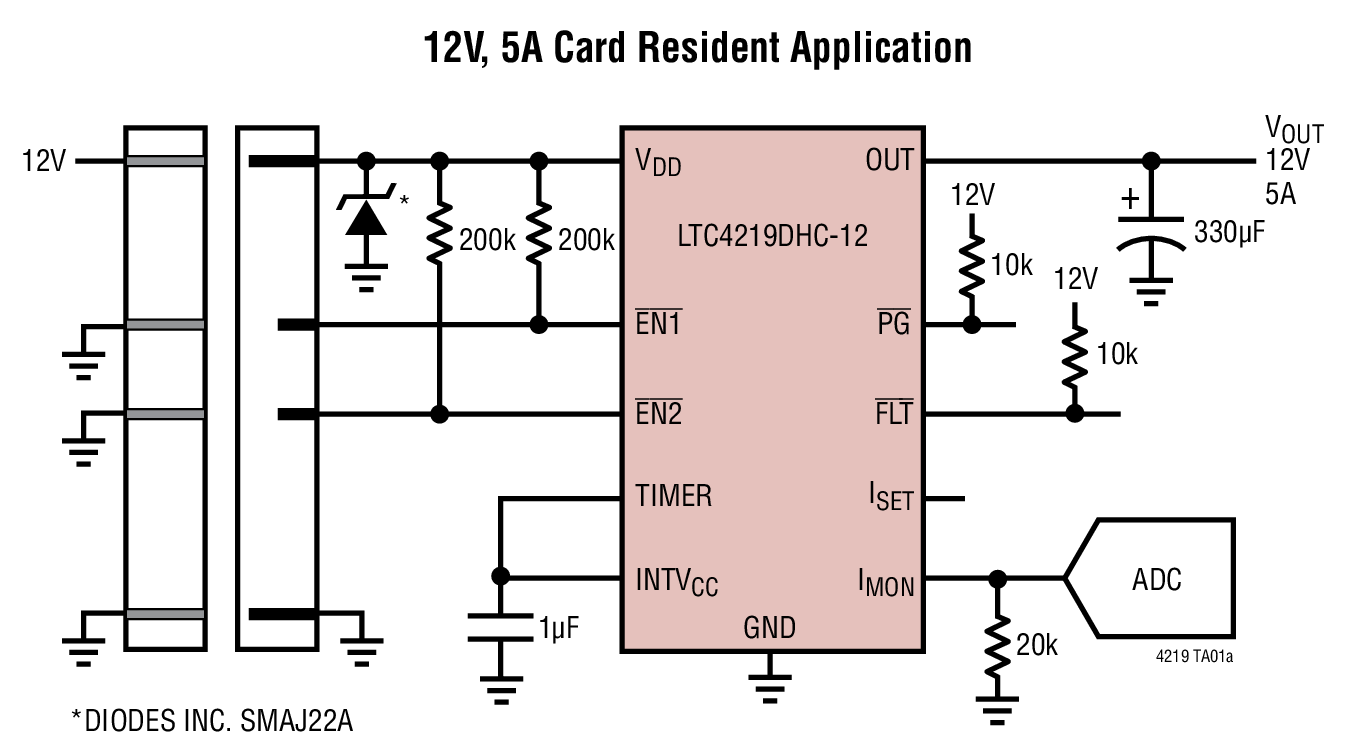

典型应用  | 应用

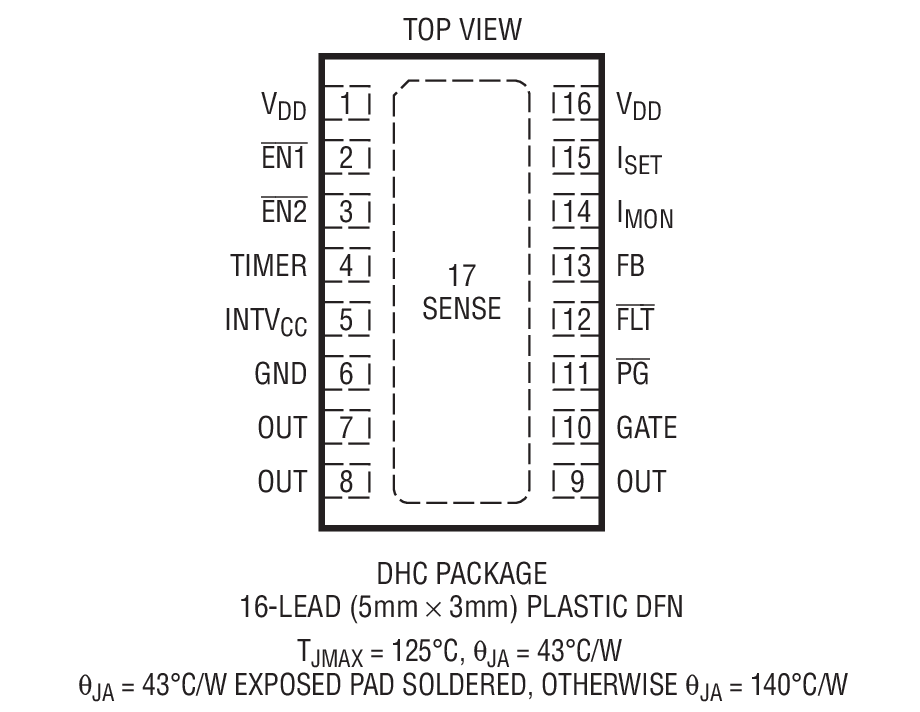

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC4219CDHC-12#PBF | 5x3 DFN-16 | C | $4.79 | $3.35 |
| LTC4219CDHC-12#TRPBF | 5x3 DFN-16 | C | $3.41 | |
| LTC4219CDHC-5#PBF | 5x3 DFN-16 | C | $4.79 | $3.35 |
| LTC4219CDHC-5#TRPBF | 5x3 DFN-16 | C | $3.41 | |
| LTC4219IDHC-12#PBF | 5x3 DFN-16 | I | $5.74 | $4.02 |
| LTC4219IDHC-12#TRPBF | 5x3 DFN-16 | I | $4.08 | |
| LTC4219IDHC-5#PBF | 5x3 DFN-16 | I | $5.74 | $4.02 |
| LTC4219IDHC-5#TRPBF | 5x3 DFN-16 | I | $4.08 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC1594A-A | LTC4219-12 12V, 5A Integrated Hot Swap Controller | $50.00 |
| DC1594A-B | LTC4219-5 5V, 5A Integrated Hot Swap Controller | $50.00 |
