LTC4232-1 - 5A 集成型热插拔控制器

LTC®4232-1 是一款针对热插拔应用的集成型解决方案,允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中,以满足小型化应用的要求。

LTC4232-1 提供了单独的浪涌电流控制以及一个准确 (10%) 的 5A 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。其他特点包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外,该器件还提供了热限制、过压、欠压和电源良好监视功能。

LTC4232-1 符合 PCI Express 标准,其通过提供一个较短 (16ms) 的防反跳延迟和 GATE 斜坡速率的外部控制实现了比 LTC4232 更快的接通。

特点
  • 缩短的 16ms 接通延迟
  • 小占板面积
  • 33mΩ MOSFET 和 RSENSE
  • 宽工作电压范围:2.9V 至 15V
  • 准确度达 10% 的可调电流限值
  • 电流和温度监视器输出
  • 过热保护
  • 故障之前的可调电流限制定时器
  • 电源良好和故障输出
  • 可调浪涌电流控制
  • 准确度为 2% 的欠压和过压保护
  • 与 LTC4217 引脚兼容 (仅 DFN 封装)
  • 采用 16 引脚 5mm x 3mm DFN 封装
典型应用

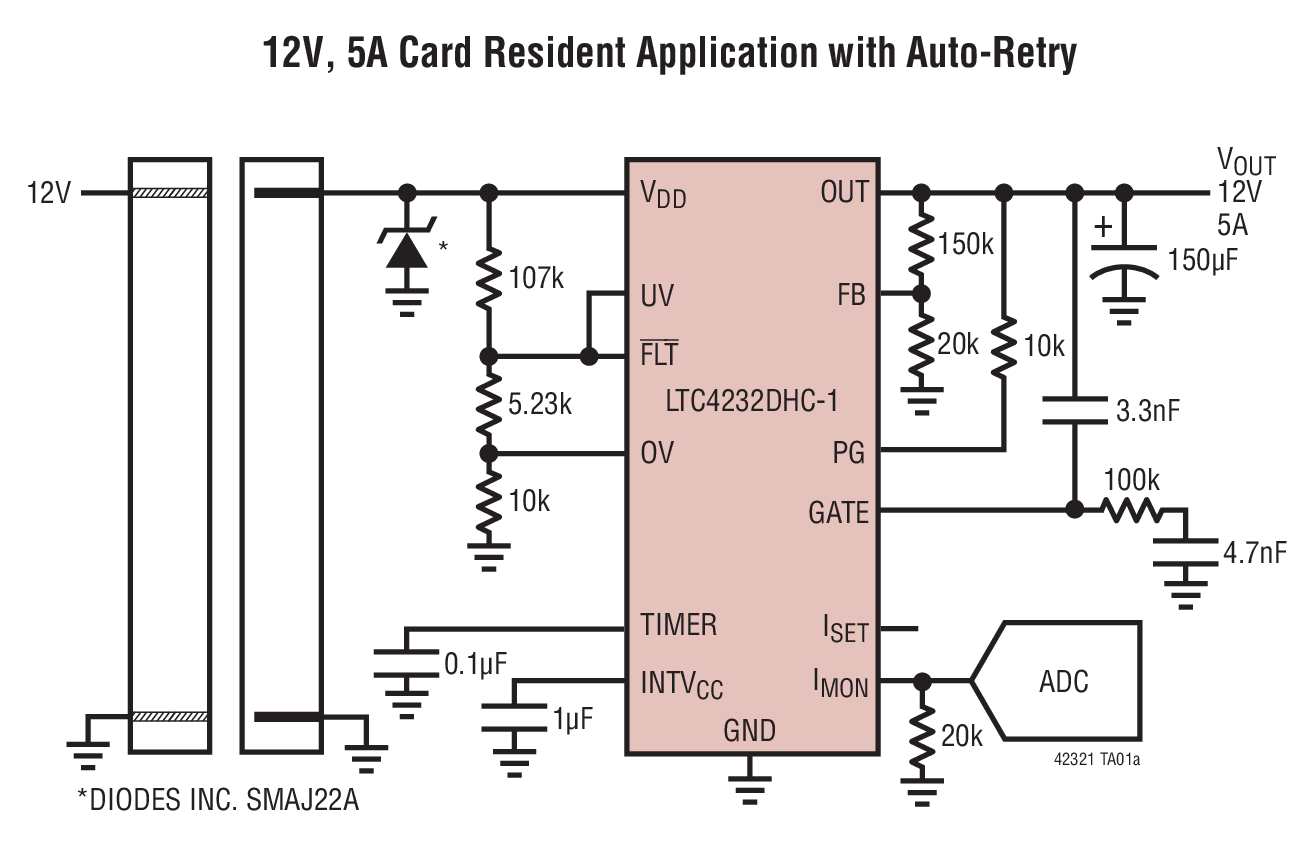

LTC4232-1 Typical Application

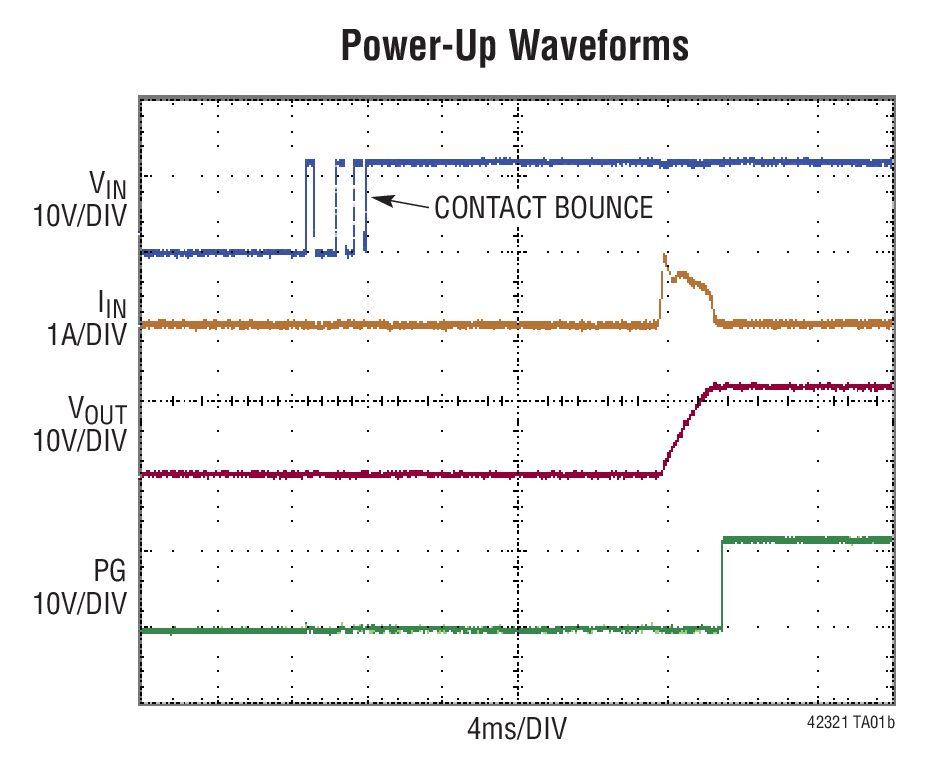

LTC4232-1 Typical Application
应用
  • RAID 系统、固态硬盘
  • 服务器 I/O 板卡
  • PCI Express 系统
  • 工业
封装信息

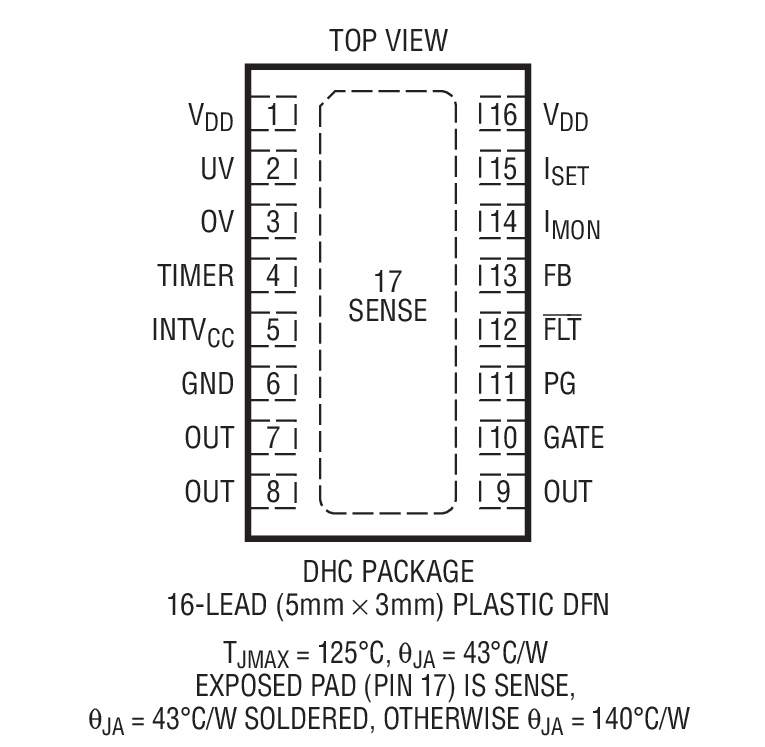

LTC4232-1 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4232CDHC-1#PBF5x3 DFN-16C$4.79$3.35
LTC4232CDHC-1#TRPBF5x3 DFN-16C$3.41
LTC4232IDHC-1#PBF5x3 DFN-16I$5.74$4.02
LTC4232IDHC-1#TRPBF5x3 DFN-16I$4.08
演示电路板
器件型号描述价格
DC1886B-BLTC4232IDHC-1 Demo Board | 5A Integrated Hot Swap Controller with 16ms Turn-On Delay$75.00
