LTC4253B - 具排序器的 -48V 热插拔控制器

LTC®4253B 负电压热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流由三个电流限制级来控制:一个定时电路断路器、有源电流限制和一条快速前馈通路 (用于限制最坏情况灾难性故障条件下的峰值电流)。LTC4253B 在电路故障之后锁断。

当输入电源超过了期望的工作范围时,可调欠压和过压检测器将负载断接。对LTC4253B 的电源输入进行并联调节,因而在非常高的电源电压条件下实现了安全的运作。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。当检测到过大的 MOSFET 漏极电压时,可以加快电路断路器的响应时间,从而将 MOSFET 保持在其安全工作区 (SOA) 之内。一个可调软起动电路用于控制启动时的 MOSFET 浪涌电流。

三个电源良好输出由一个可调定时器和两个 ENABLE 输入来排序,以在启动时使能外部电源模块,或在电路断路器发生跳变时停用外部电源模块。LTC4253B 改善了 LTC4253 并联稳压器的坚固性。

特点
  • 允许在 -48V 带电背板上安全地进行电路板的插拔操作
  • 浮动拓扑结构允许执行非常高电压的操作
  • 具断路器定时器的可调模拟电流限制非常适合于两节电池馈电
  • 快速响应时间限制了峰值故障电流
  • 三个经过排序的电源良好输出
  • 改善的坚固型并联稳压器
  • 可调软起动电流限值
  • 具漏极电压加速响应的可调定时器
  • 在故障之后锁断
  • 采用 16 引脚 SSOP 封装

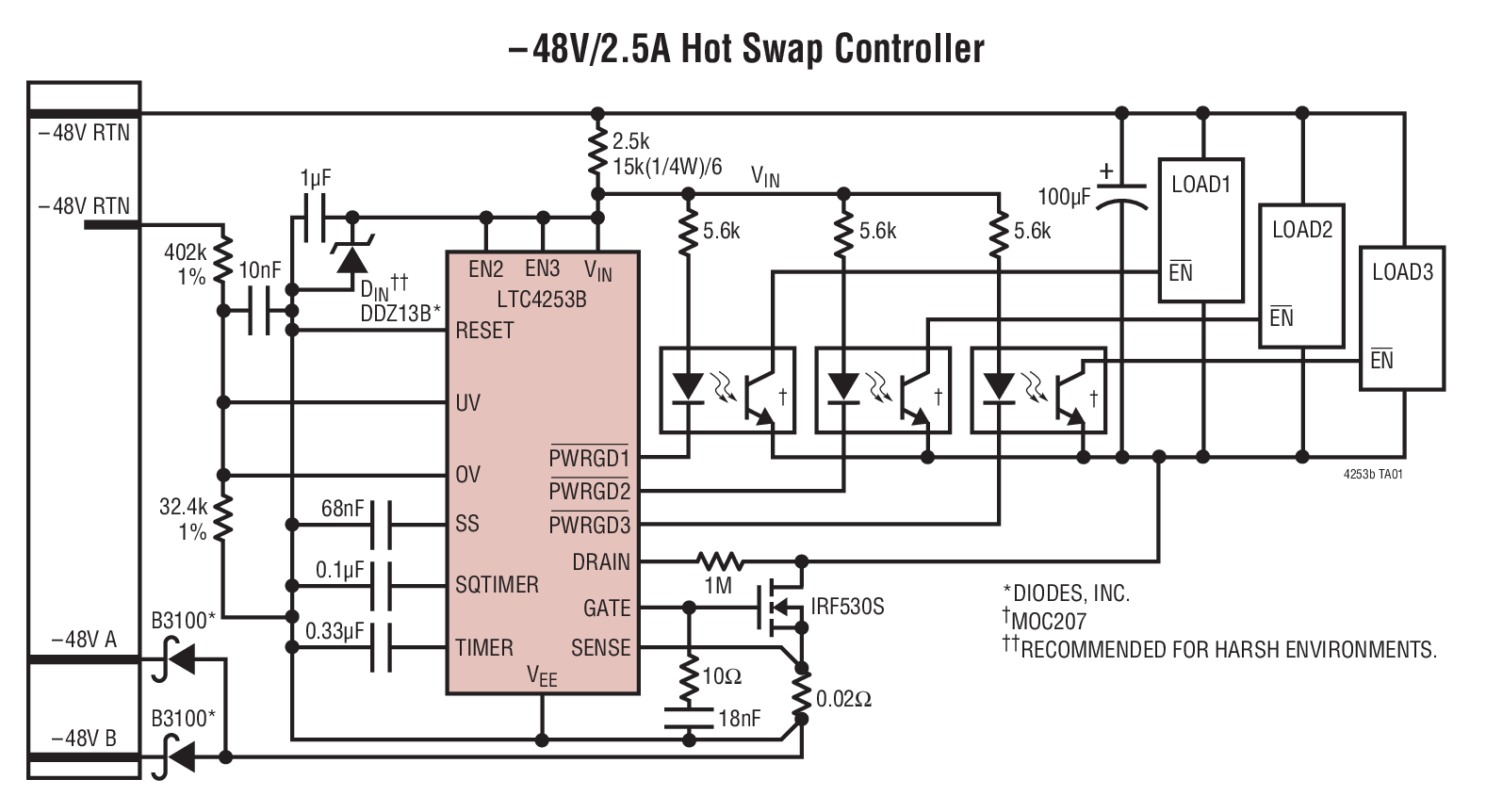

典型应用
LTC4253B Typical Application
LTC4253B Typical Application
应用
  • -48V 分布式电源系统
  • 负电源控制
  • 中心局交换
  • 高可用性服务器
  • 磁盘阵列

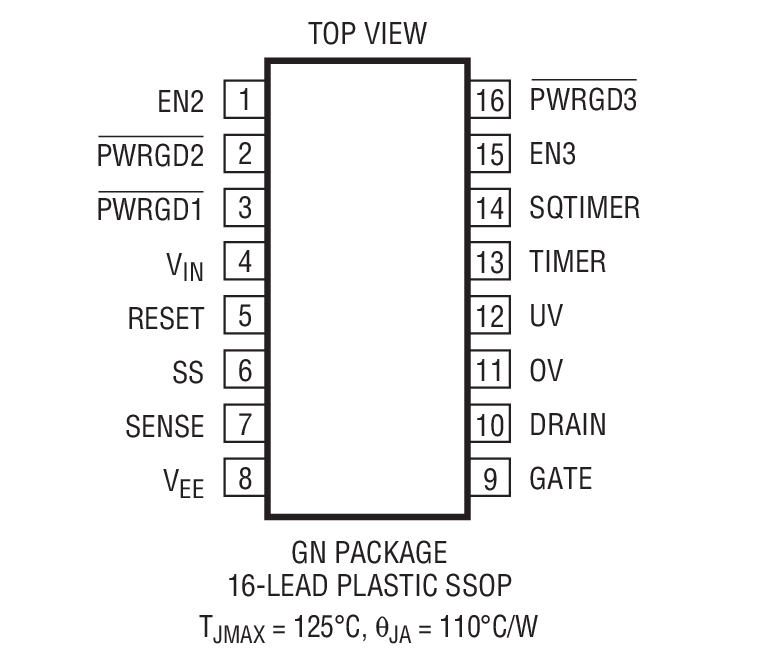

封装信息
LTC4253B Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4253BCGN#PBFSSOP-16C$3.60$2.95
LTC4253BCGN#TRPBFSSOP-16C$3.01
LTC4253BIGN#PBFSSOP-16I$4.15$3.40
LTC4253BIGN#TRPBFSSOP-16I$3.46
