LTC4261 / LTC4261-2 - 具 ADC 和 I2C 监视功能的负电压热插拔控制器

LTC®4261 / LTC4261-2 负电压热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行电路板的插拔操作。通过采用一个外部 N 沟道传输晶体管,能够使电路板的电源电压以一种可调速度斜坡上升。这些器件具有可独立调节的浪涌电流和过流限值,旨在最大限度地减小启动、输入阶跃和输出短路期间传输晶体管所承受的应力。当发生过流故障时,LTC4261 的默认状态是锁断,而 LTC4261-2 则默认为自动重试。

一个 I2C 接口和内置的 10 位 ADC 可实现电路板电流、电压和故障状态的监视。该器件提供了一种单线式广播模式,以通过免除两个光隔离器达到简化接口的目的。

另外,这些控制器还具有其他的功能,包括在出现故障时中断主机、在输出电源处于良好状态时发出通知、检测电路板的插入以及在一个超时周期之内外部电源监视器未指示电源良好时关断传输晶体管等。

特点
  • 允许在带电的 -48V 背板上安全地进行插拔操作
  • 10 位 ADC 负责监视电流和电压
  • I2C / SMBus 接口或单线式广播模式
  • 浮动拓扑结构允许非常高电压的操作
  • 可独立调节的浪涌电流及过流限值
  • 受控的软起动浪涌电流
  • 可调的 UV / OV 门限和迟滞
  • 具延迟的按序电源良好输出
  • 可调的电源良好输入超时
  • 可设置为在故障发生之后执行锁断或自动重试操作
  • 在故障发生之后向主机发出警示信号
  • 采用 28 引脚窄体 SSOP 封装和 24 引脚 (4mm x 5mm) QFN 封装
典型应用

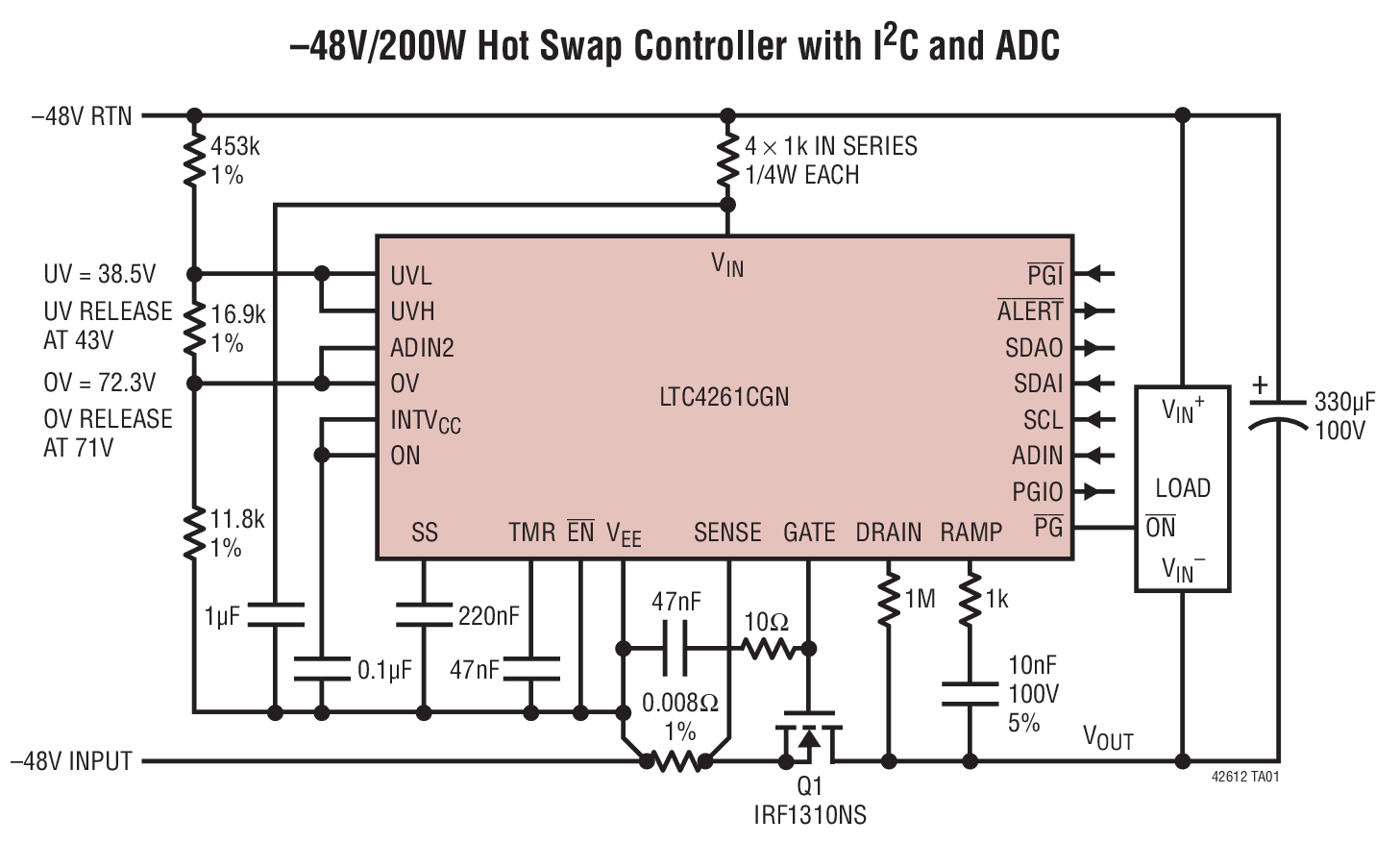

LTC4261 Typical Application

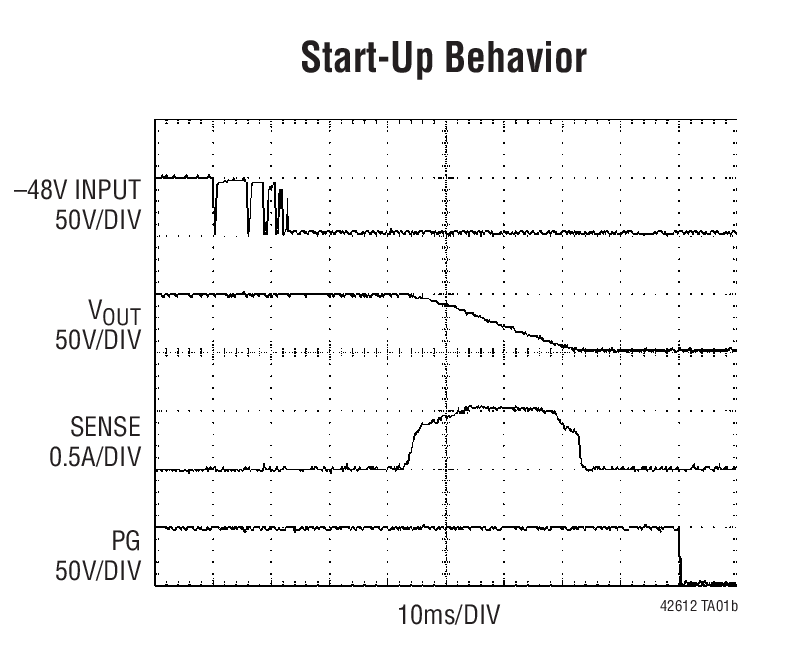

LTC4261 Typical Application
应用
  • AdvancedTCA 系统
  • 电信基础设施
  • -48V 分布式电源系统
  • 电源监视器
封装信息

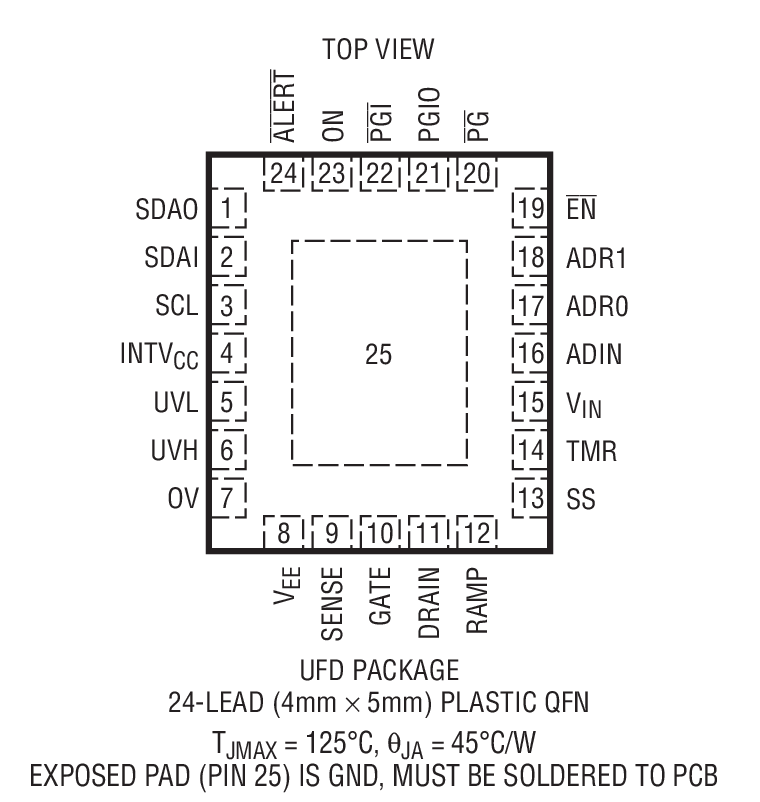

LTC4261 Package Drawing

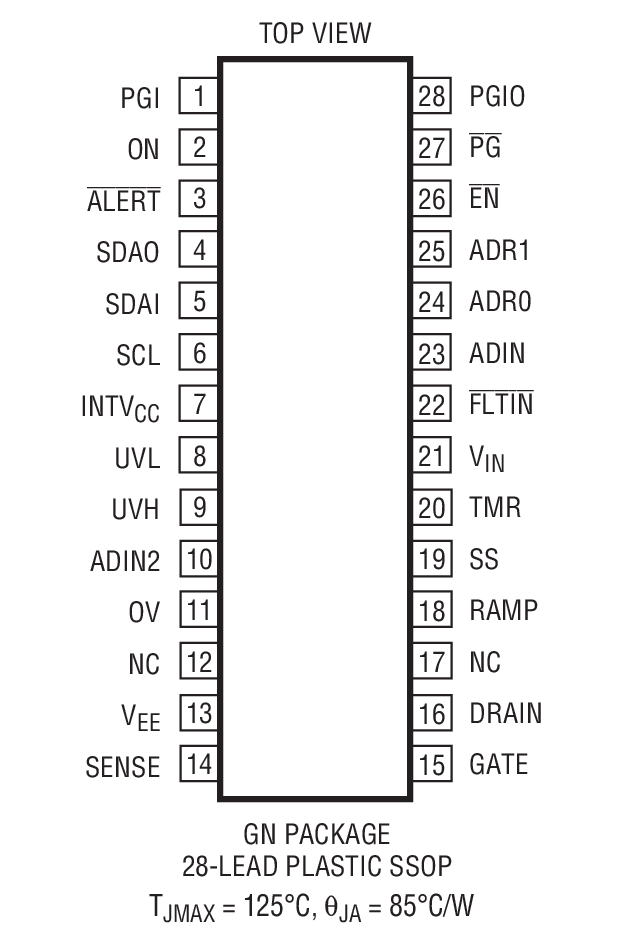

LTC4261 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4261CGN-2#PBFSSOP-28C$8.50$5.95
LTC4261CGN-2#TRPBFSSOP-28C$6.01
LTC4261CGN#PBFSSOP-28C$8.50$5.95
LTC4261CGN#TRPBFSSOP-28C$6.05
LTC4261CUFD-2#PBF4x5 QFN-24C$8.50$5.95
LTC4261CUFD-2#TRPBF4x5 QFN-24C$6.01
LTC4261CUFD#PBF4x5 QFN-24C$8.50$5.95
LTC4261CUFD#TRPBF4x5 QFN-24C$6.05
LTC4261IGN-2#PBFSSOP-28I$10.21$7.15
LTC4261IGN-2#TRPBFSSOP-28I$7.21
LTC4261IGN#PBFSSOP-28I$10.21$7.15
LTC4261IGN#TRPBFSSOP-28I$7.25
LTC4261IUFD-2#PBF4x5 QFN-24I$10.21$7.15
LTC4261IUFD-2#TRPBF4x5 QFN-24I$7.21
LTC4261IUFD#PBF4x5 QFN-24I$10.21$7.15
LTC4261IUFD#TRPBF4x5 QFN-24I$7.25
演示电路板
器件型号描述价格
DC998ALTC4261 -48V Hot Swap w/ADC (req DC590)$100.00
Companion Boards
器件型号描述价格
DC2026CLinduino One Isolated USB Demo Board: An Arduino- and QuikEval-Compatible Code Development Platform$75.00
DC590BIsolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards$50.00
数据表
设计要点
可靠性数据
产品选择卡
LT Journal
产品新闻发布
CAD 符号
LTspice
Linduino
相关产品
