LTC4270 / LTC4271 - 12 端口 PoE / PoE+ / LTPoE++ PSE 控制器

LTC®4270 / LTC4271 芯片组是 12 端口供电设备 (PSE) 控制器,专为在符合 IEEE 802.3at Type 1 和 Type 2 规范 (高功率) 的以太网供电 (PoE) 系统中使用而设计。变压器隔离型通信协议替代了昂贵的光耦合器和复杂的隔离式 3.3V 电源,从而显著地节省了 BOM 成本。通过采用低 RDS(ON) 外部 MOSFET 和 0.25Ω 检测电阻器,LTC4270 / LTC4271 芯片组提供了业界最低的热耗散。

高级电源管理功能包括每端口 12 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制,从而可确保防止 PD 误检测的超卓能力。利用两事件分级能力和一个 2s 延时定时器对中跨 PSE 提供了支持。

LTC4270 / LTC4271 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。 LTC4270 / LTC4271 具备多种功率级,可提供高达 90W 的 PD 功率。

特点
  • 12 个独立的 PSE 通道
  • 符合 IEEE 802.3at Type 1 和 Type 2 标准
  • 芯片组可提供电隔离      降低材料清单 (BOM) 成本     免除多达 6 个高速光耦合器      免除隔离型 3.3V 电源
  • 低功耗      每个通道具有 0.25Ω 的检测电阻
  • 非常高可靠性的 4 点 PD 检测      两点施加电压      两点施加电流
  • VEE 和 VPORT 监视
  • 1s 滚动 IPORT 求平均
  • 支持两对和四对输出功率
  • 1MHz I2C 兼容型串行控制接口

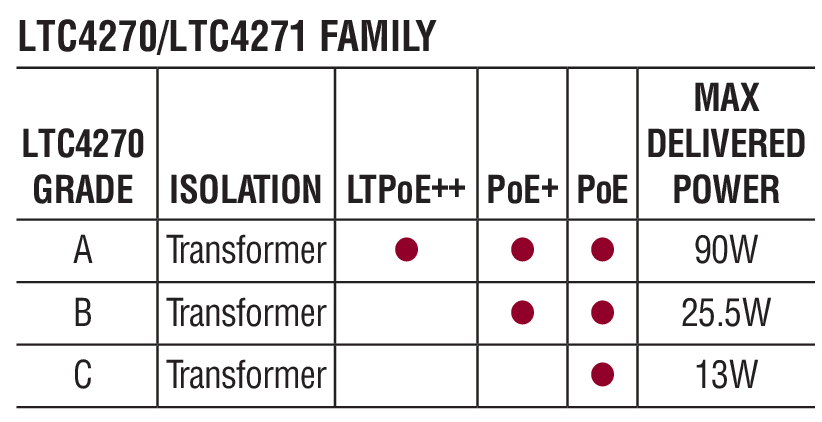

  • 可提供三种功率级      A 级 — LTPoE++TM:38.7W 至 90W      B 级 — PoE+:25.5W      C 级 — PoE:13W
  • 采用 52 引脚 7mm x 8mm (LTC4270) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装
典型应用

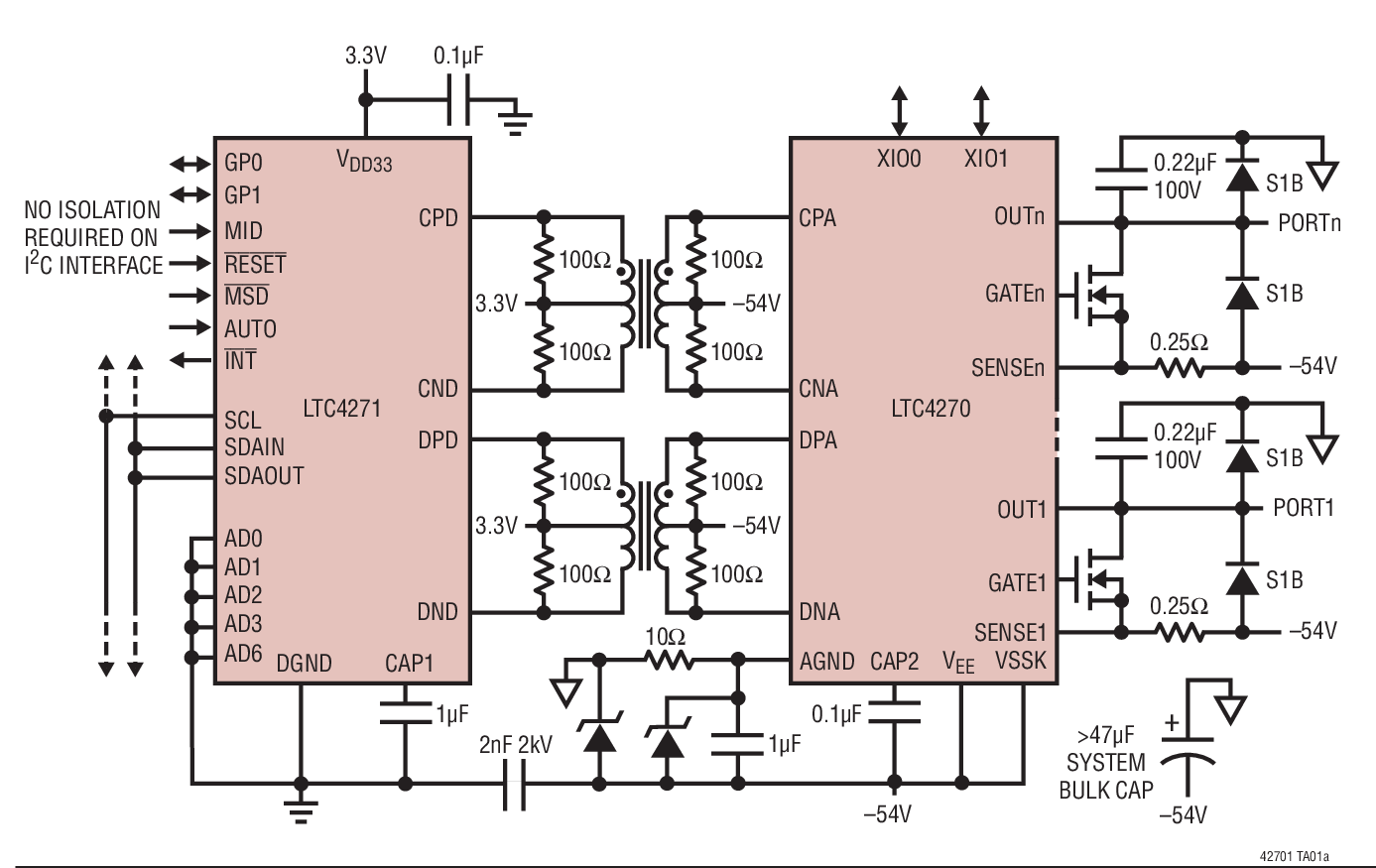

LTC4270 Typical Application
LTC4270 Typical Application
应用
  • PoE PSE 开关 / 路由器
  • PoE PSE 中跨

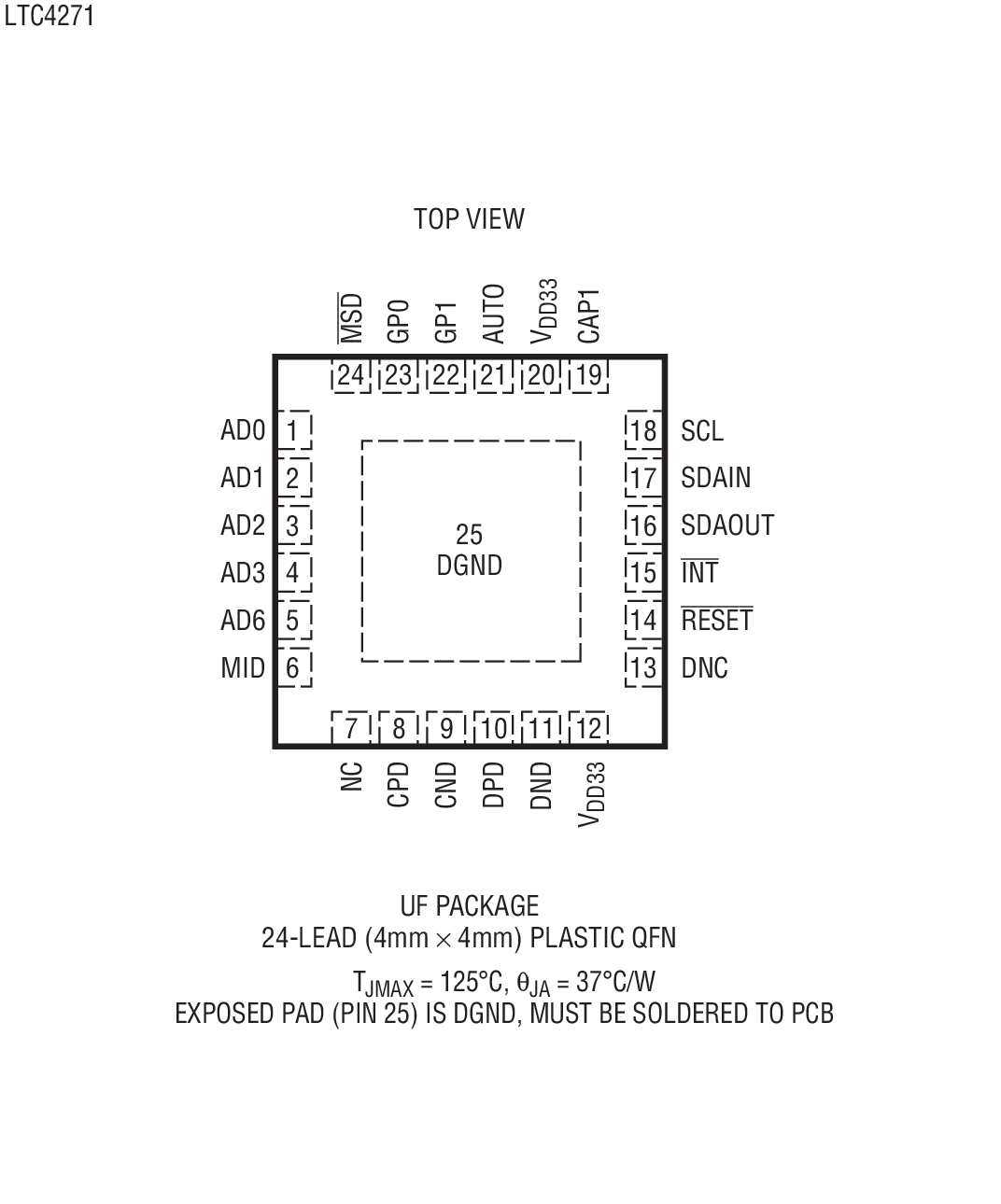

封装信息

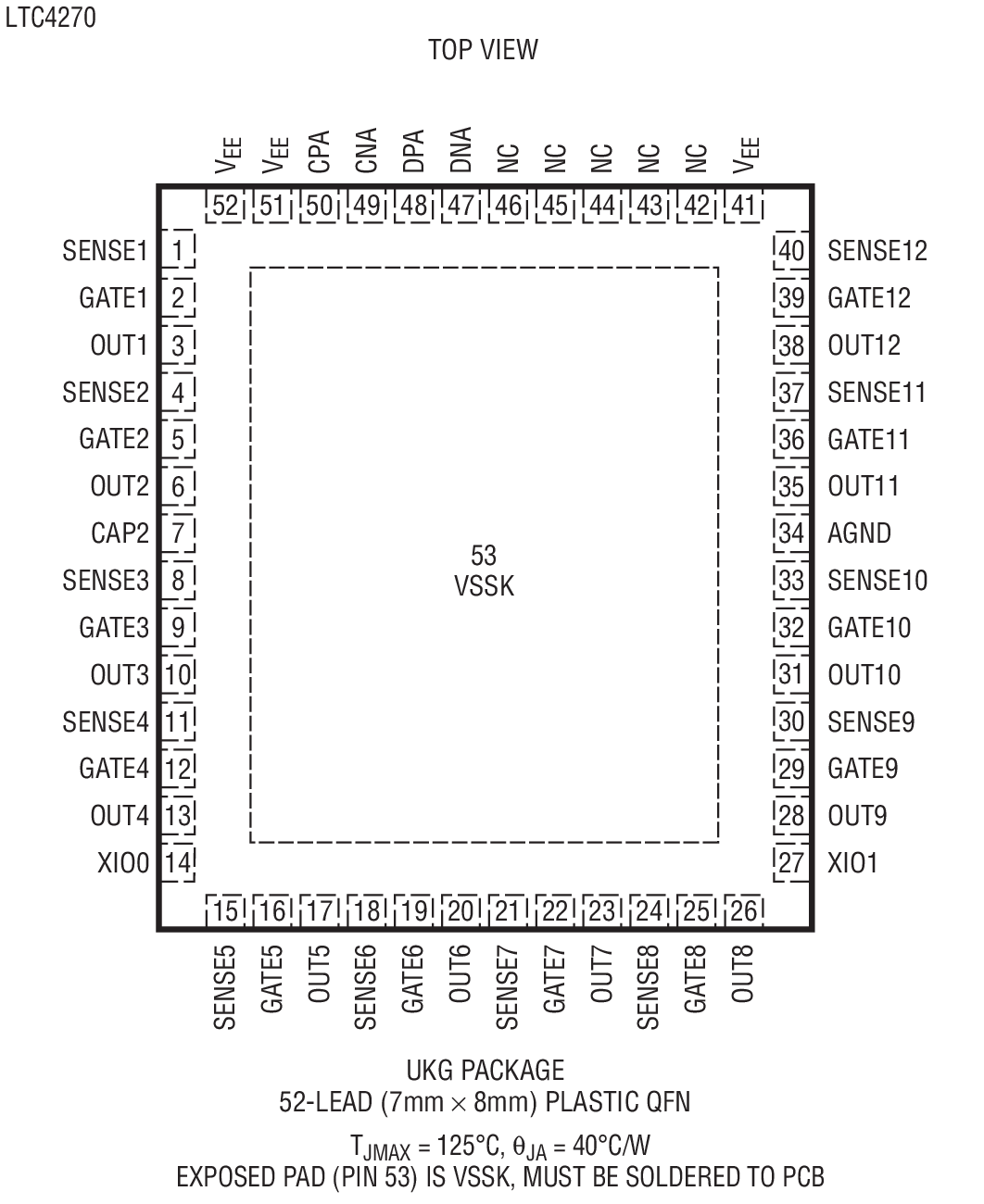

LTC4270 Package Drawing
