LTC4361-1 / LTC4361-2 - 过压 / 过流保护控制器

LTC®4361 过压 / 过流保护控制器可保护 2.5V 至 5.5V 系统免遭输入电源过压的损坏。它专为具有多种电源选项 (包括墙上适配器、汽车电池适配器和 USB 端口) 的便携式设备而设计。

LTC4361 用于控制一个与输入电源串联的外部 N 沟道 MOSFET。在过压瞬变期间,LTC4361 能在 1μs 的时间之内关断 MOSFET,从而将下游的组件与输入电源隔离开来。电感性电缆瞬变被 MOSFET 和负载电容所消减。在大多数应用中,LTC4361 可提供针对高达 80V 瞬态电压的保护作用,而无需使用瞬态电压抑制器或其他外部组件。

LTC4361 具有一种用于限制浪涌电流的延迟启动和可调 dV/dt  斜坡上升功能。一个 PWRGD 引脚提供了针对 VIN 的电源良好监视功能。LTC4361 具有一种受控于 ON 引脚的软停机功能,并驱动一个任选的外部 P 沟道 MOSFET 以提供负电压保护。在一个过压情况之后,LTC4361 将在一个启动延迟之后自动重新起动。在一个过流情况之后,LTC4361-1 保持关断状态,而 LTC4361-2 将在一个 130ms 的启动延迟之后自动重新起动。

特点
  • 2.5V 至 5.5V 工作电压
  • 过压保护高达 80V
  • 对于大多数应用无需使用输入电容器或 TVS (瞬态电压抑制器)
  • 准确度为 2% 的 5.8V 过压门限
  • 准确度为 10% 的 50mV 过流电路断路器
  • <1μs 的过压关断时间,逐步式停机
  • 控制 N 沟道 MOSFET
  • 可调的上电 dV/dt 限制浪涌电流
  • 反向电压保护
  • 电源良好输出
  • 低电流停机模式
  • 在过流之后锁断 (LTC4361-1) 或自动重试 (LTC4361-2)
  • 采用 8 引脚 ThinSOTTM 封装和 8 引脚 (2mm x 2mm) DFN 封装
典型应用

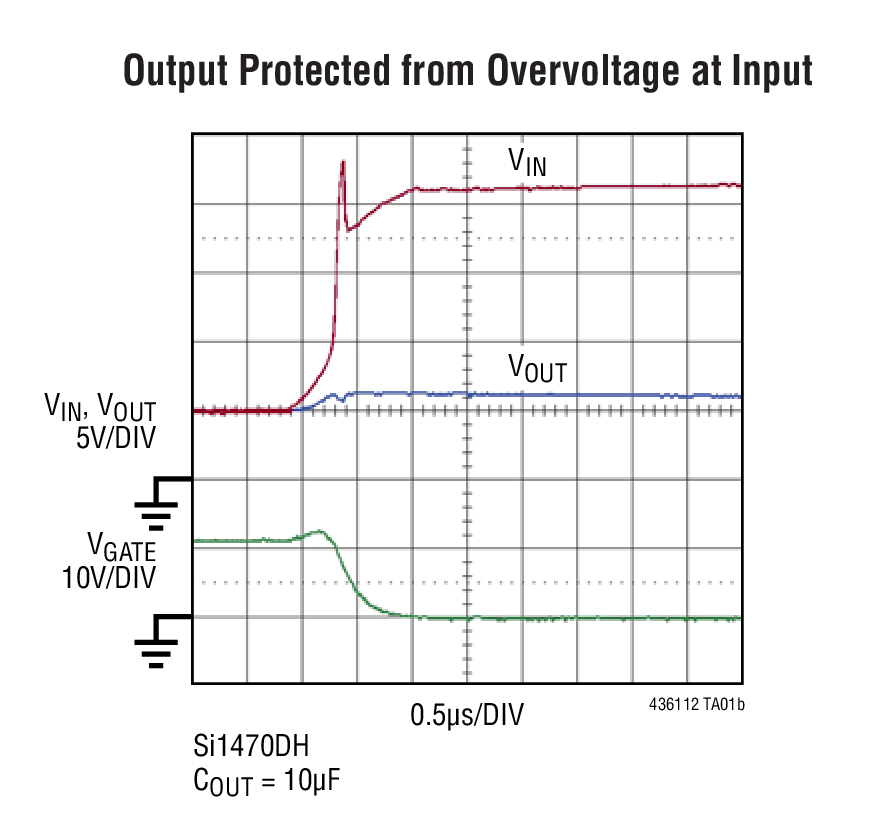

LTC4361 Typical Application
LTC4361 Typical Application
应用
  • USB 保护
  • 手持式计算机
  • 蜂窝电话 / 智能手机
  • MP3 / MP4 播放器
  • 数码相机
封装信息

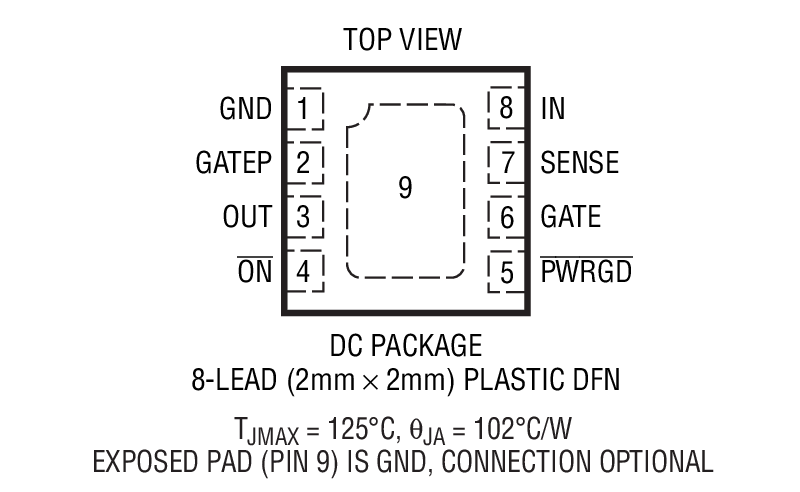

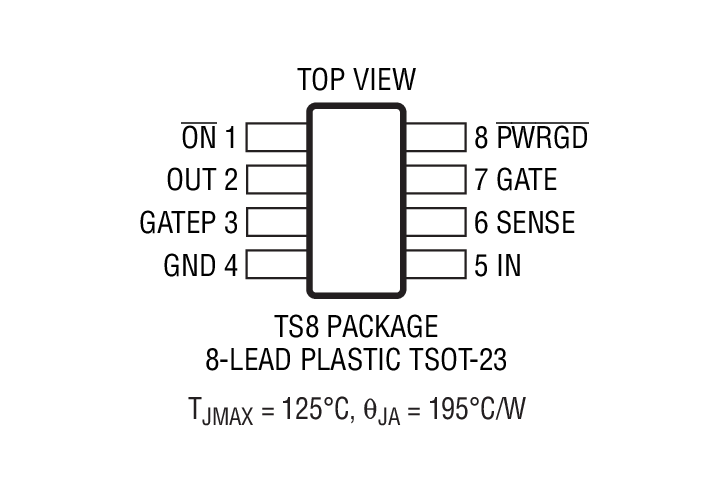

LTC4361 Package Drawing
LTC4361 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4361CDC-1#PBF2x2 DFN-8C$2.00
LTC4361CDC-1#TRMPBF2x2 DFN-8C$2.00$1.45
LTC4361CDC-1#TRPBF2x2 DFN-8C$2.00$1.40
LTC4361CDC-2#PBF2x2 DFN-8C$2.00
LTC4361CDC-2#TRMPBF2x2 DFN-8C$2.00$1.45
LTC4361CDC-2#TRPBF2x2 DFN-8C$2.00$1.40
LTC4361CTS8-1#PBFSOT-23C$2.00
LTC4361CTS8-1#TRMPBFSOT-23C$2.00$1.45
LTC4361CTS8-1#TRPBFSOT-23C$2.00$1.40
LTC4361CTS8-2#PBFSOT-23C$2.00
LTC4361CTS8-2#TRMPBFSOT-23C$2.00$1.45
LTC4361CTS8-2#TRPBFSOT-23C$2.00$1.40
LTC4361HDC-1#PBF2x2 DFN-8H$2.53
LTC4361HDC-1#TRMPBF2x2 DFN-8H$2.53$1.82
LTC4361HDC-1#TRPBF2x2 DFN-8H$2.53$1.77
LTC4361HDC-2#PBF2x2 DFN-8H$2.53
LTC4361HDC-2#TRMPBF2x2 DFN-8H$2.53$1.82
LTC4361HDC-2#TRPBF2x2 DFN-8H$2.53$1.77
LTC4361HTS8-1#PBFSOT-23H$2.53
LTC4361HTS8-1#TRMPBFSOT-23H$2.53$1.82
LTC4361HTS8-1#TRPBFSOT-23H$2.53$1.77
LTC4361HTS8-2#PBFSOT-23H$2.53
LTC4361HTS8-2#TRMPBFSOT-23H$2.53$1.82
LTC4361HTS8-2#TRPBFSOT-23H$2.53$1.77
LTC4361IDC-1#PBF2x2 DFN-8I$2.20
LTC4361IDC-1#TRMPBF2x2 DFN-8I$2.20$1.59
LTC4361IDC-1#TRPBF2x2 DFN-8I$2.20$1.54
LTC4361IDC-2#PBF2x2 DFN-8I$2.20
LTC4361IDC-2#TRMPBF2x2 DFN-8I$2.20$1.59
LTC4361IDC-2#TRPBF2x2 DFN-8I$2.20$1.54
LTC4361ITS8-1#PBFSOT-23I$2.20
LTC4361ITS8-1#TRMPBFSOT-23I$2.20$1.59
LTC4361ITS8-1#TRPBFSOT-23I$2.20$1.54
LTC4361ITS8-2#PBFSOT-23I$2.20
LTC4361ITS8-2#TRMPBFSOT-23I$2.20$1.59
LTC4361ITS8-2#TRPBFSOT-23I$2.20$1.54
演示电路板
器件型号描述价格
DC1506ALTC4361-1/LTC4361-2 Overvoltage/Overcurrent Protection Controller with Latchoff/Auto-Retry$50.00
