LTC6431-20 - 20dB 增益部件,50Ω IF 放大器

LTC®6431-20 是一款具卓越线性度 (在高于 1000MHz 频率下) 以及低相关输出噪声的增益部件放大器。

高线性度、低噪声和低功率耗散的独特组合使该器件成为许多信号链路应用的理想选择。LTC6431-20 易于使用,所需的外部组件极少。其输入 / 输出在内部匹配至 50Ω,且仅从单 5V 电源吸收 93mA 电流。

片内偏置和温度补偿功能可在环境变化的情况下保持器件性能。

LTC6431-20 采用一种高性能 SiGe BiCMOS 工艺,以实现与类似 GaAs 放大器相当的绝佳可重复性。所有 A 级 LTC6431-20 器件的 OIP3 指标均在 240MHz 频率下进行测试并提供相关保证。LTC6431-20 采用具有裸露衬垫的 4mm x 4mm 24 引脚 QFN 封装,旨在改善热管理并实现低电感。

特点
  • 50Ω 匹配 (20MHz 至 1400MHz)
  • 功率增益
  • 在 240MHz 时具有 46.2dBm OIP3 (驱动 50Ω 负载)
  • 在 240MHz 时噪声指数 (NF) = 2.6dB
  • 总输入噪声
  • 在高达 2.0GHz 频率下 S11 < -10dB
  • 在高达 1.4GHz 频率下 S22 < -10dB
  • > 2.0VP-P 线性输出摆幅
  • P1dB = 22.0dBm
  • 50Ω 单端输入 / 输出
  • 不易受到 VCC 变化的影响
  • A 级器件在 240MHz 频率下进行了 100% 的 OIP3 测试
  • 输入 / 输出在内部匹配至 50Ω
  • 单 5V 电源
典型应用

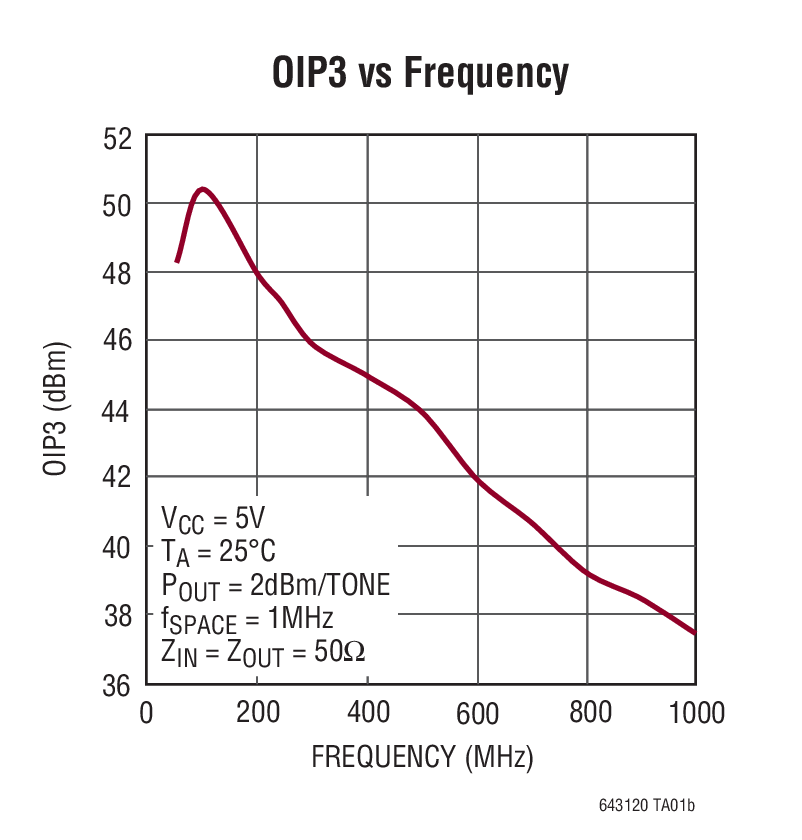

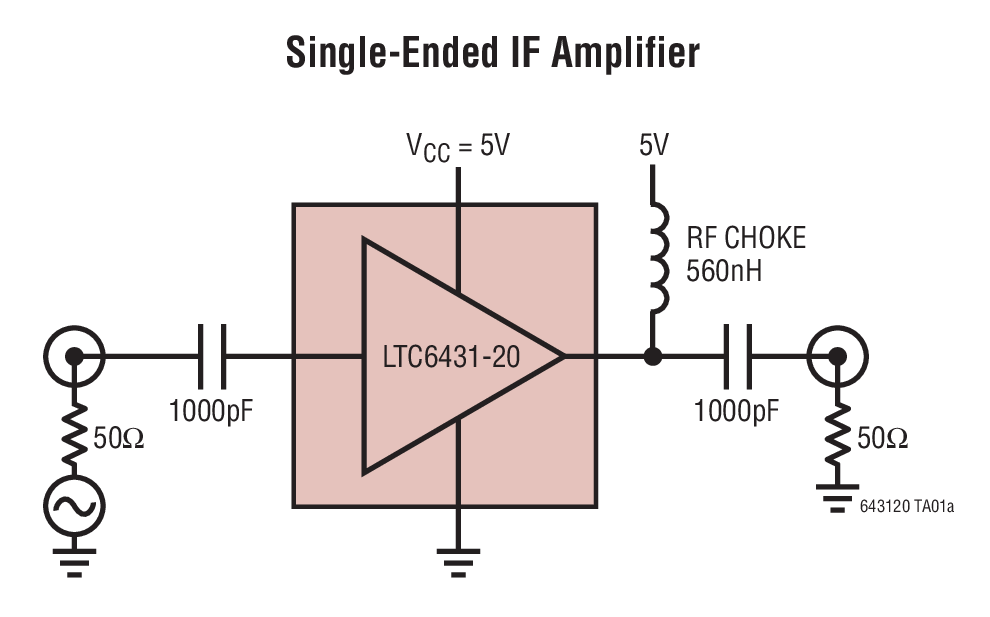

LTC6431-20 Typical Application
LTC6431-20 Typical Application
应用
  • 单端 IF 放大器
  • ADC 驱动器
  • CATV
封装信息

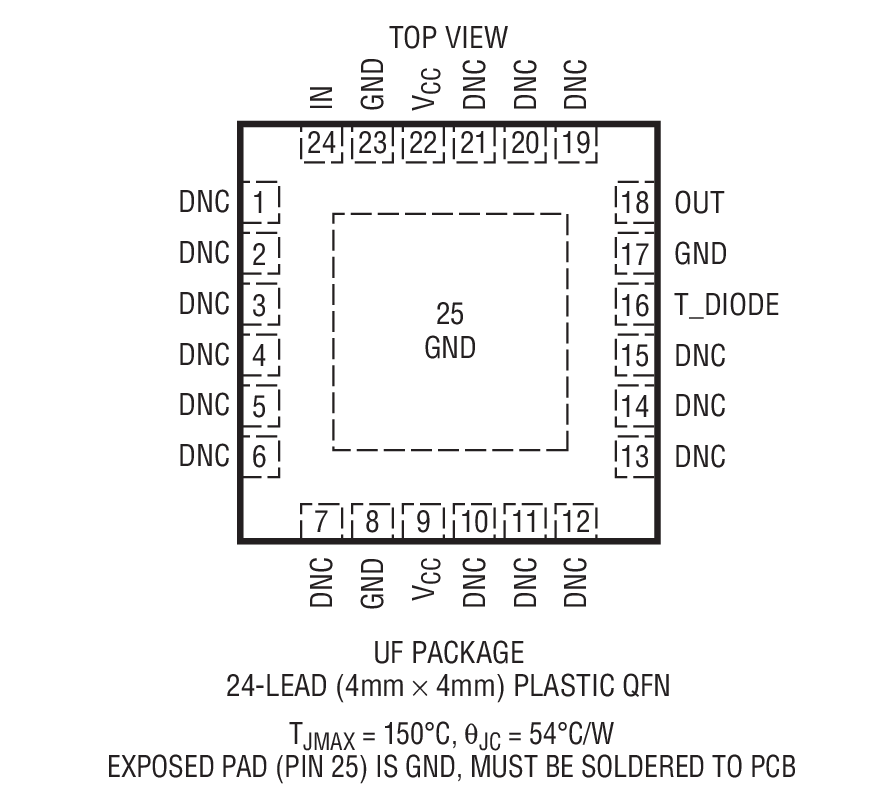

LTC6431-20 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC6431AIUF-20#PBF4x4 QFN-24I$6.99$4.89
LTC6431AIUF-20#TRPBF4x4 QFN-24I$4.95
LTC6431BIUF-20#PBF4x4 QFN-24I$2.70$1.89
LTC6431BIUF-20#TRPBF4x4 QFN-24I$1.95
演示电路板
器件型号描述价格
DC2077ALTC6431-20 Demoboard 50ohm, 20dB Gain Block Demo Board$150.00
