LTC6601-1 - 低噪声、0.5% 容差、5MHz 至 28MHz、引脚可配置滤波器 / ADC 驱动器

LTC®6601-1 是一款非常简单易用的全差分二阶有源 RC 滤波器和驱动器。对片内电阻器、电容器和放大器带宽进行了修整以提供一致和可重复的滤波器特性。

滤波器特性可通过引脚搭接进行配置。截止频率的范围为 5MHz 至 28MHz。增益可通过引脚搭接设置在 -17dB 至 +17dB 之间。

该器件提供了一个三态 BIAS 引脚,用于调节放大器功耗。可采用 BIAS 引脚在高性能、低功率 (功率降低 50%) 和待机模式之间进行选择。

LTC6601-1 采用紧凑型4mmx4mm20 引脚无引线 QFN 封装。

特点
  • 引脚可配置增益和滤波器响应 (高达 28MHz)
  • 所需外部组件极少
  • 电阻器修整至 0.5% (典型值)
  • 电容器修整至 0.5% (典型值)
  • 非常低噪声:80dB S/N (在 100MHz 带宽内)
  • 非常低失真 (2VP-P):             1MHz:-100dBc 二阶,-123dBc 三阶             10MHz:-72dBc 二阶,-103dBc 三阶
  • 可调输出共模电压
  • 轨至轨输出摆幅
  • 功率可配置和低功率停机模式
  • 纤巧型 0.75mm 20 引脚 (4mm x 4mm) QFN 封装
典型应用

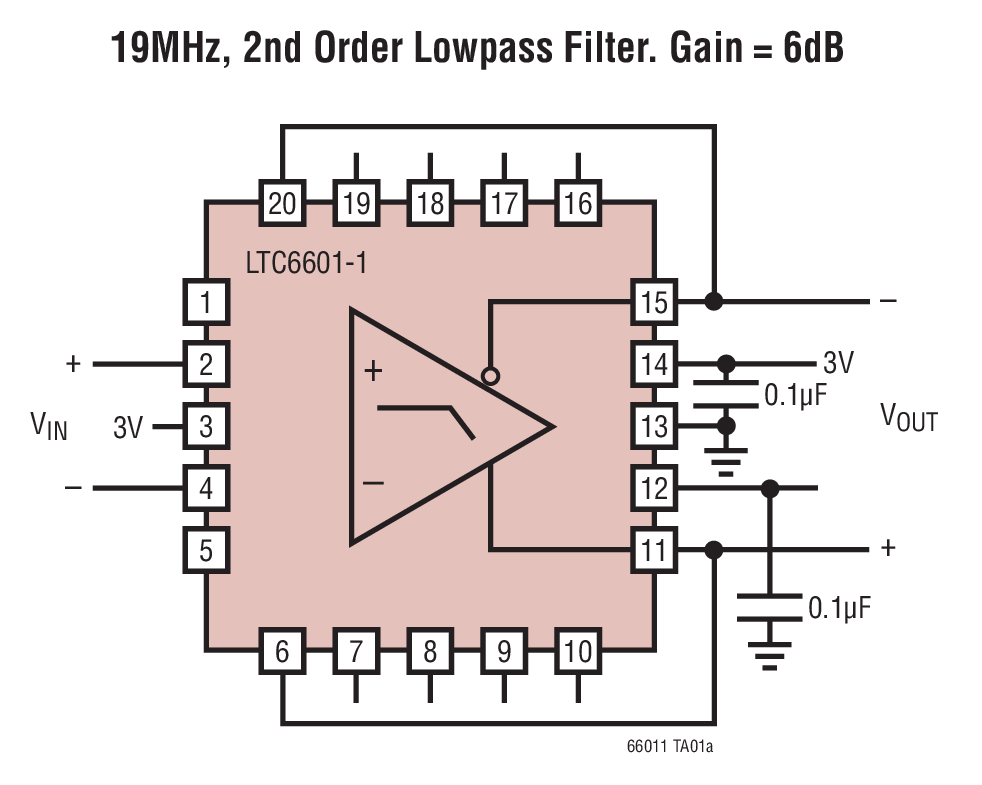

LTC6601-1 Typical Application

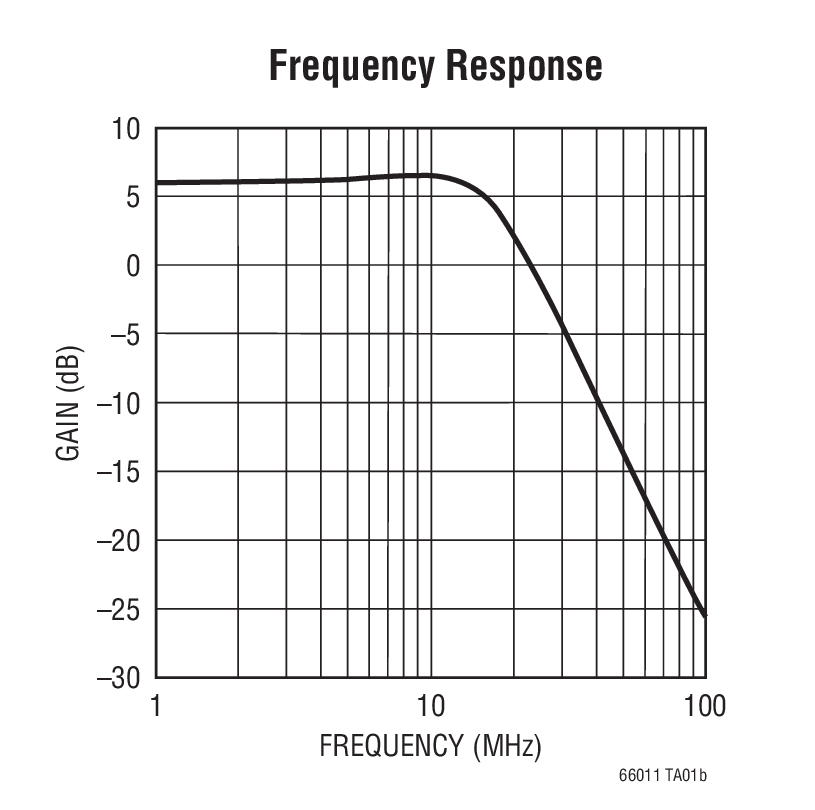

LTC6601-1 Typical Application
应用
  • 差分输入 A/D 转换器驱动器
  • 抗混叠 / 重构滤波器
  • 单端至差分转换 / 放大
  • 低电压、低噪声、差分信号处理
  • 共模电压转换
封装信息

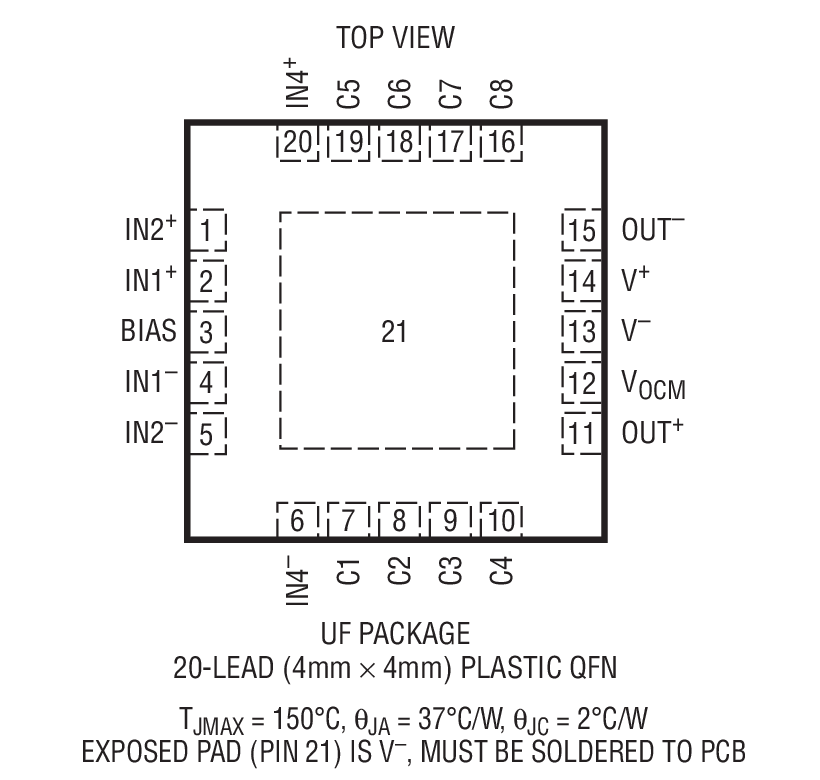

LTC6601-1 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC6601CUF-1#PBF4x4 QFN-20C$5.53$3.95
LTC6601CUF-1#TRPBF4x4 QFN-20C$4.00
LTC6601IUF-1#PBF4x4 QFN-20I$6.37$4.55
LTC6601IUF-1#TRPBF4x4 QFN-20I$4.60
演示电路板
器件型号描述价格
DC1251A-ALTC6601-1 | Low Noise Configurable Broadband Filter Demo Board$125.00
