LTM4615 - 三路输出、低电压 DC/DC μModule 稳压器

LTM®4615 是一款具有一个额外 1.5A VLDO (非常低压差) 线性稳压器的完整 4A 双路输出开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器、一个 1.5A 稳压器和所有的支持元件。双路 4A DC/DC 转换器的工作输入电压范围为 2.375V 至 5.5V,而 VLDO 的工作输入电压范围为 1.14V 至 3.5V。LTM4615 支持 0.8V 至 5V (对于 DC/DC 转换器) 和 0.4V 至 2.6V (对于 VLDO) 的输出电压范围。3 个稳压器的输出电压由用于每输出的单个电阻器来设定。仅需采用大容量的输入和输出电容器便可完成设计。

扁平封装 (高度仅 2.82mm) 能够利用 PC 板底部的未用空间,以实现高密度负载点调节。高开关频率和电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应,而并未牺牲稳定性。该器件支持用于电源轨排序的输出电压跟踪功能。

该器件的其他特点包括过压保护、折返过流保护、热停机和可编程软起动功能。该电源模块采用节省空间和耐热性能增强型 15mm x 15mm x 2.82mm LGA 封装。LTM4615 是无铅型器件,并符合 RoHS 标准。

特点
  • 具 1.5V VLDOTM 的双路 4A 输出电源
  • 短路和过热保护
  • 电源良好指示器
  • 输入电压范围:2.375V 至 5.5V
  • 每通道可提供 4A DC (典型值)、5A 峰值输出电流
  • 每通道可提供 0.8V 至高达 5V 输出,可并联
  • ±2% 总 DC 输出误差
  • 输出电压跟踪
  • 效率高达 95%
  • 可编程软起动
  • VLDO,1.14V 至 3.5V 输入范围
  • VLDO,0.4V 至 2.6V,1.5A 输出
  • VLDO,40dB 电源抑制 (在 fSW)
  • ±1% 总 DC 输出误差
  • 外形小巧且非常扁平的封装:15mm x 15mm x 2.82mm
典型应用
LTM4615 Typical Application
LTM4615 Typical Application
应用
  • 电信和网络设备
  • 工业电源系统
  • 低噪声应用
  • FPGA、SERDES 电源
封装信息

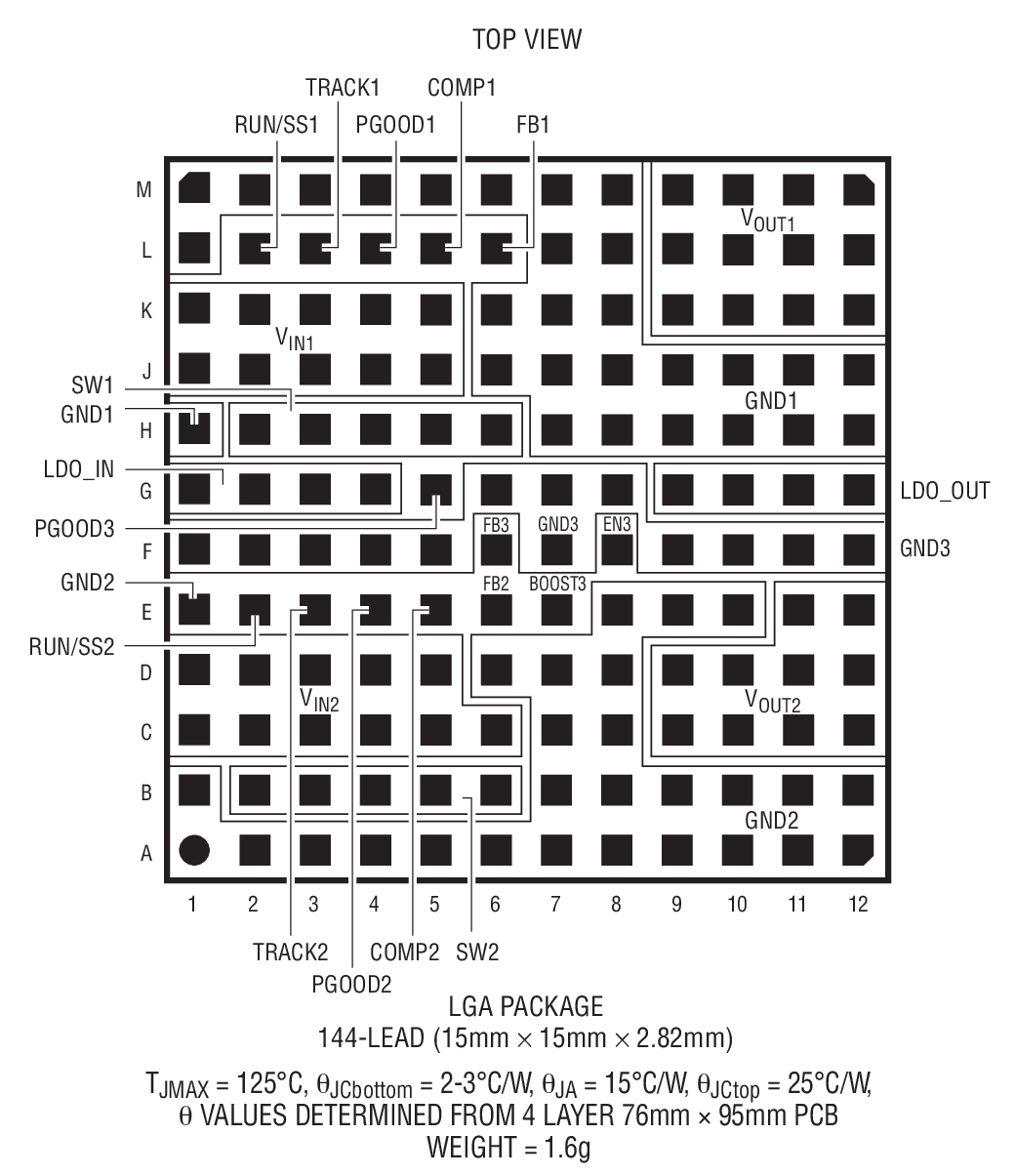

LTM4615 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTM4615EV#PBF15mm × 15mm × 2.82mm LGAE$24.57$17.20
LTM4615IV#PBF15mm × 15mm × 2.82mm LGAI$27.03$18.92
演示电路板
器件型号描述价格
DC1367ALTM4615EV Demo Board | uModule Regulator, Dual 4A Plus VLDO, 2.5V ≤ VIN ≤ 5.5V, Vout = 1.8V @ 4A, Vout2 = 1.2V @ 2.5A, Vout3 = 1V @ 1.5A$65.00
