LTM4630 - 双输出 18A 或单输出 36A DC/DC μModule 稳压器

LTM®4630 是一款双输出 18A 或单输出 36A 输出开关模式降压型 DC/DC μModule® (微型模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4630 可在一个 4.5V 至 15V 的输入电压范围内运作,支持两个输出电压范围均为 0.6V 至 1.8V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供 18A 的连续电流。仅需少量的输入和输出电容器。LTM4630 的引脚与 LTM4620 和 LTM4620A (双输出 13A,单输出 26A) 及 LTM4628 (双输出 8A,单输出 16A) 相兼容。

这款器件支持频率同步、多相操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能,并具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应,并且未牺牲稳定性。

故障保护功能包括过压和过流保护。LTM4630 采用 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装。LTM4630 符合 RoHS 标准。

特点
  • 双输出 18A 或单输出 36A
  • 宽输入电压范围:4.5V 至 15V
  • 输出电压范围:0.6V 至 1.8V
  • 在整个电压、负载和温度范围内具有 ±1.5% 的最大总 DC 输出误差
  • 差分远端检测放大器
  • 电流模式控制 / 快速瞬态响应
  • 可调开关频率
  • 过流折返保护
  • 利用多个 LTM4630 实现多相并联均流 (高达 144A)
  • 频率同步
  • 内部温度监视器
  • 引脚与 LTM4620 和 LTM4620A (双通道 13A,单通道 26A) 及 LTM4628 (双通道 8A,单通道 16A) 相兼容
  • 可选的突发模式 (Burst Mode®) 操作
  • 软起动 / 电压跟踪
  • 输出过压保护
  • 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装
典型应用
LTM4630 Typical Application
LTM4630 Typical Application
应用
  • 电信和网络设备
  • 存储和 ATCA 卡
  • 工业设备
封装信息

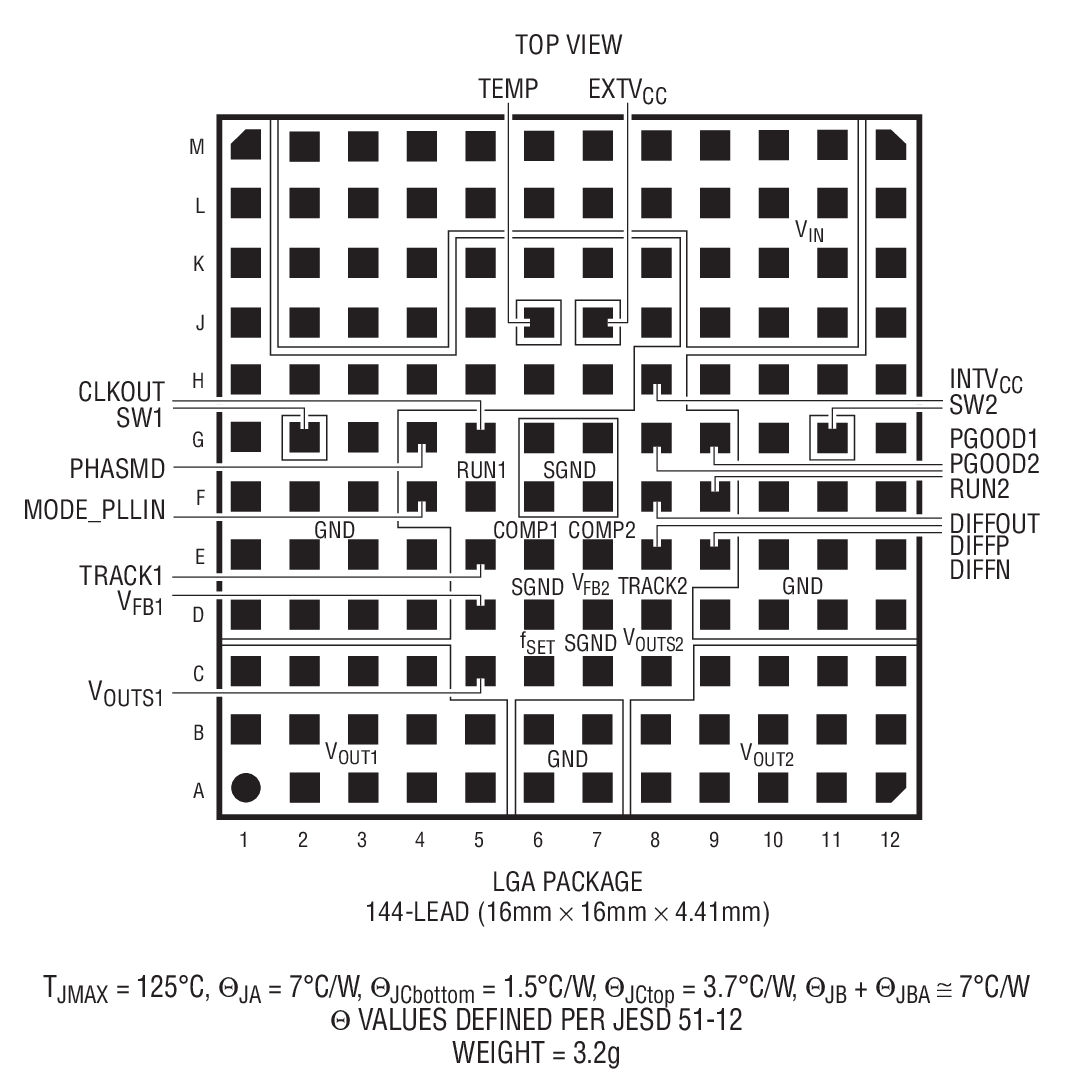

LTM4630 Package Drawing
LTM4630 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTM4630EV#PBF16mm x 16mm x 4.41mm LGAE$50.07$35.05
LTM4630EY#PBF16mm x 16mm x 5.01mm BGAE$51.50$36.05
LTM4630IV#PBF16mm x 16mm x 4.41mm LGAI$55.07$38.55
LTM4630IY#PBF16mm x 16mm x 5.01mm BGAI$56.50$39.55
演示电路板
器件型号描述价格
DC1892ALTM4630 Demo Board | Dual Buck µModule Regulator, 4.5V ≤ VIN ≤ 15V, Vout1 = 1.5V @ 18A, Vout2 = 1.0V @ 18A$65.00
DC2007A-ALTM4630 Demo Board | 70A Polyphase Step-Down (2x LTM4630), 4.5V ≤ VIN ≤ 15V, Vout = 0.9V to 1.8V @ 70A$105.00
DC2007A-BLTM4630 Demo Board | 105A Polyphase Step-Down (3x LTM4630), 4.5V ≤ VIN ≤ 15V, Vout = 0.9V to 1.8V @ 105A$135.00
DC2007A-CLTM4630 Demo Board | 140A Polyphase Step-Down (4x LTM4630), 4.5V ≤ VIN ≤ 15V, Vout = 0.9V to 1.8V @ 140A$165.00
DC2081A-ALTM4630EV Demo Board | Step-Down μModule Regulator, 4.5V ≤ VIN ≤ 15V, Vout = 1V @ 36A联系凌力尔特
DC2106B-BLTM4676AEY/LTM4630EV Demo Board | PMBus Buck µModule (LTM4676A) + LTM4630 (x3), 4.5V ≤ VIN ≤ 16V, Vout = 0.5V to 1.8V @ 130A$125.00
