LTM8001 - 具 5 输出可配置 LDO 阵列的 36VIN、5A μModule 稳压器

LTM®8001 是一款具有一个 5 输出可配置 LDO 阵列的 36VIN、5A 降压型 μModule® 稳压器。LTM8001 降压型稳压器可在一个 6V 至 36V 的输入电压范围内运作,支持 1.2V 至 24V 的输出电压范围。位于降压稳压器之后的是一个由 5 个 1.1A 线性稳压器构成的阵列,这些线性稳压器的输出可进行并联连接以适应多种负载组合。这些 LDO 中有 3 个连接至降压稳压器的输出端,而另外 2 个则共同连接至一个非专用的输入。

由于采用了扁平的封装 (高度仅 3.42mm),因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。LTM8001 采用耐热性能增强型的紧凑 (15mm x 15mm) 和扁平 (高度仅 3.42mm) 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8001 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

特点
  • 具 5-LDO 可配置阵列的完整降压型开关模式电源
  • 降压开关电源       ― 准确度达 10% 的可调输出电流限值       ― 恒定电流、恒定电压操作       ― 宽输入电压范围:6V 至 36V       ― 1.2V 至 24V 输出电压
  • 可配置输出 LDO 阵列       ― 5 个 1.1A 可并联输出       ― 输出可调范围:0V 至 24V       ― 低输出噪声:90μVRMS (100Hz 至 1MHz)
  • 15mm x 15mm x 3.42mm 表面贴装型 BGA 封装
典型应用

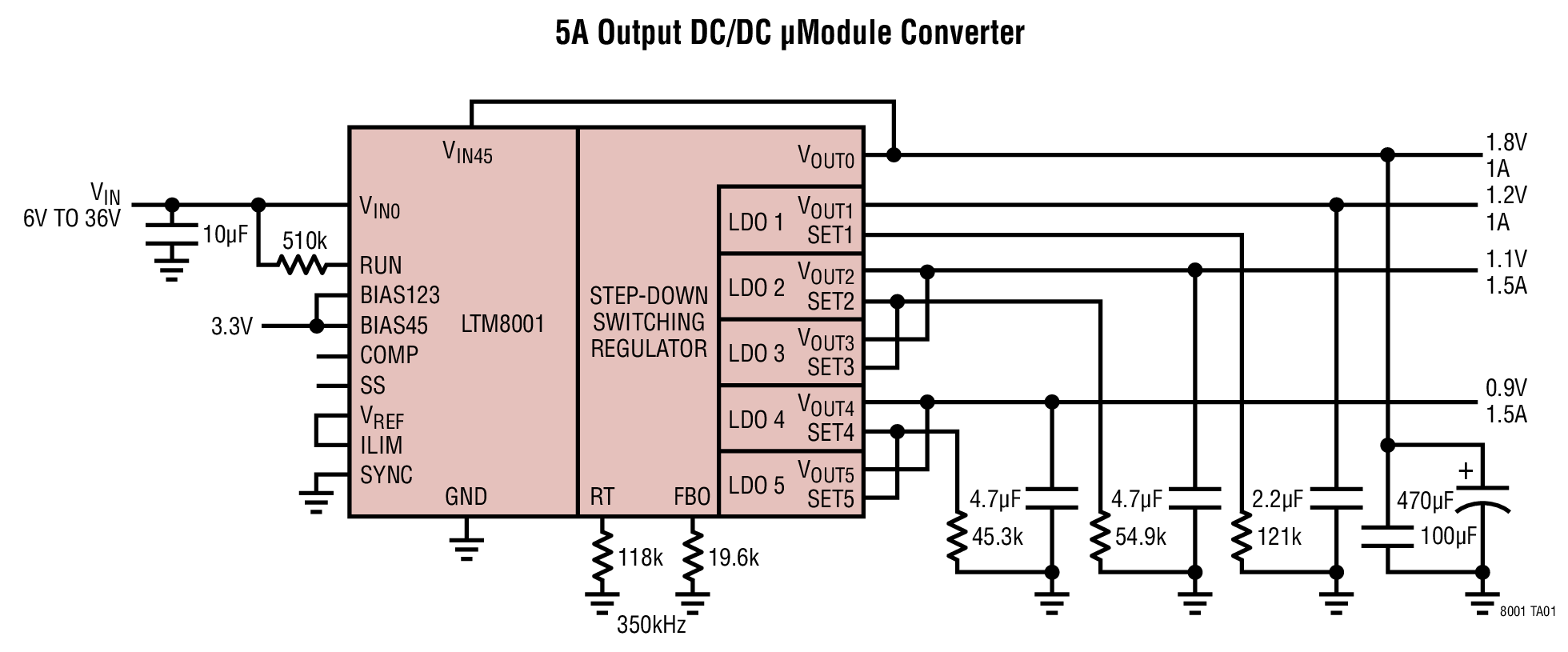

LTM8001 Typical Application
应用
  • FPGA、DSP、ASIC 和微处理器电源
  • 服务器和存储设备
  • RF 收发器
封装信息

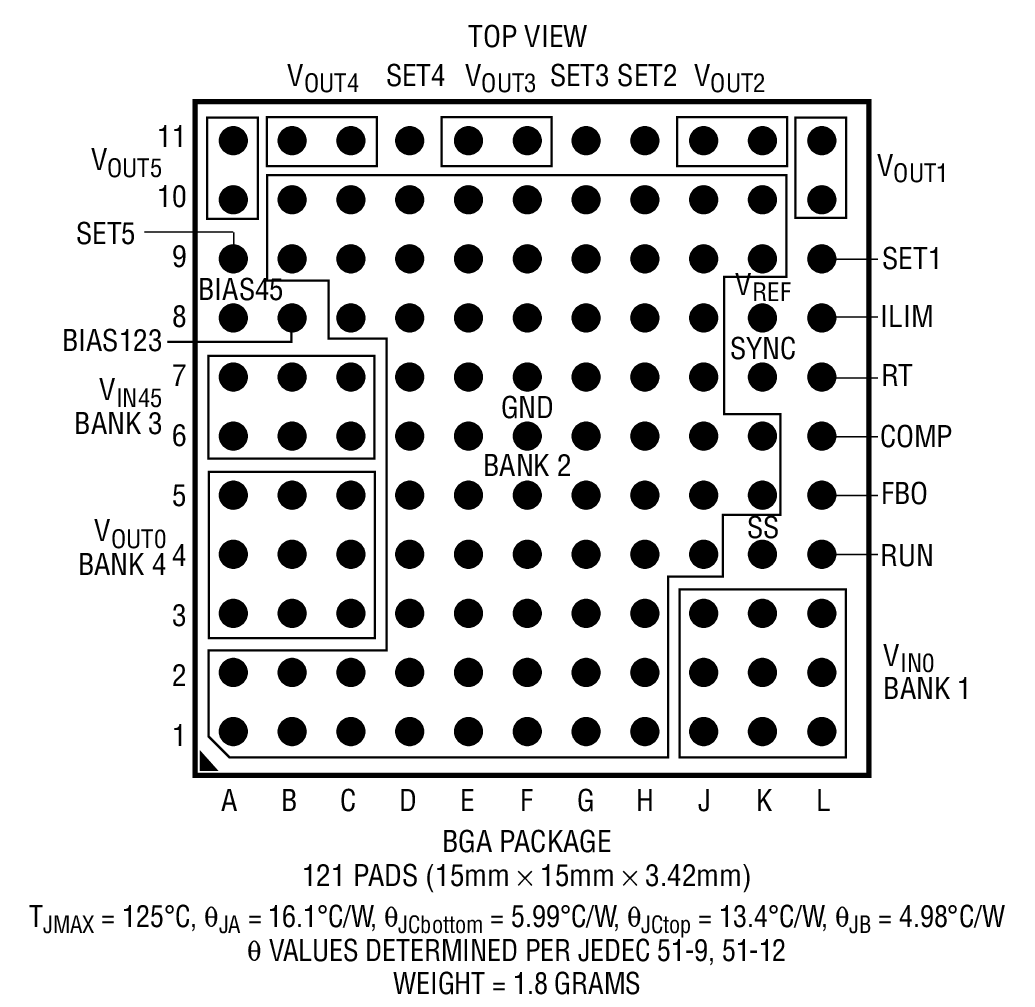

LTM8001 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTM8001EY#PBF15mm x 15mm x 3.42mm BGAE$24.86$17.40
LTM8001IY15mm x 15mm x 3.42mm BGAI$41.14$28.83
LTM8001IY#PBF15mm x 15mm x 3.42mm BGAI$27.36$19.15
LTM8001MPY15mm x 15mm x 3.42mm BGAMP$67.14$47.00
LTM8001MPY#PBF15mm x 15mm x 3.42mm BGAMP$53.31$37.32
演示电路板
器件型号描述价格
DC1818ALTM8001EY Demo Board | 5A Buck uModule Regulator, 6V ≤ VIN ≤ 36V, VOUT = Up to 5-Output Configurable LDO Array$65.00
