LTM8020 - 200mA、36V DC/DC μModule 稳压器
LTM®8020 是一款完整的 200mA、DC/DC 降压型电源。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。LTM8020 可在 4V 至 36V 的输入电压范围内运作，支持 1.25V 至 5V 的输出电压范围 (由单个电阻器来设定)。仅需采用大容量电容器便可实现完整的设计。 LTM8020 符合 EN55022 的辐射发射要求。可加入标准滤波器件以符合传导发射要求。
由于采用了扁平 (高度仅 2.32mm) 纤巧型封装，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。
LTM8020 采用耐热增强型的紧凑 (6.25mm x 6.25mm)、扁平 (高度仅 2.32mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8020 是无铅型器件，并符合 RoHS 标准。
特点

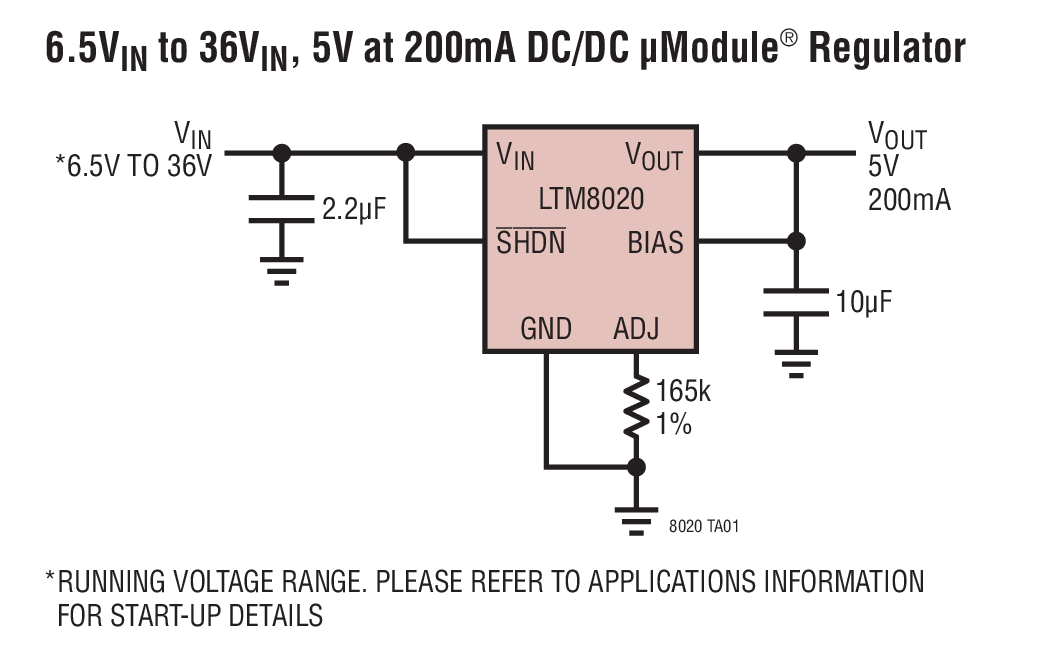

典型应用  | 应用

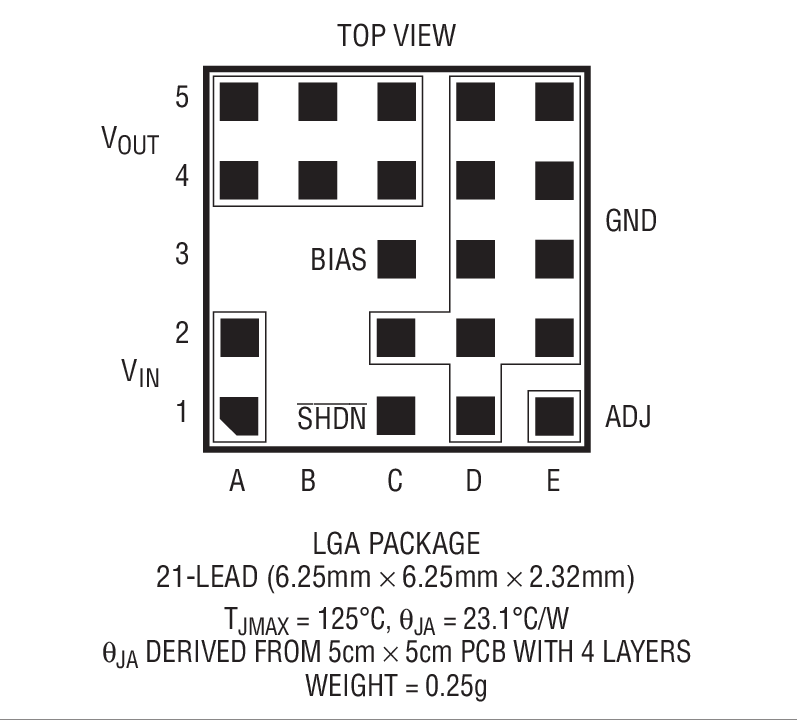

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTM8020EV#PBF | 6.25mm x 6.25mm x 2.32mm LGA | E | $7.07 | $4.95 |
| LTM8020IV#PBF | 6.25mm x 6.25mm x 2.32mm LGA | I | $7.79 | $5.45 |
| LTM8020MPV#PBF | 6.25mm x 6.25mm x 2.32mm LGA | MP | $14.49 | $10.14 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC1194A | LTM8020 Demo Board | µModule DC/DC Regulator, 4.5V ≤ VIN ≤ 36V, VOUT = 3.3V @ 200mA | $65.00 |
