LTM8046 - 3.1VIN 至 31VIN、2kVAC 隔离式 DC/DC μModule 转换器

LTM®8046 是一款隔离型反激式 DC/DC μModule® (微型模块) 转换器。LTM8046 具有 2kVAC 的额定隔离度。封装中内置了开关控制器、功率开关、变压器、以及所有的支持组件。LTM8046 可在一个 3.1V 至 31V 的输入电压范围内运作,支持 1.8V 至 12V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出、输入和偏置电容器便可实现完整的设计。可以采用一个任选的电容器来设定软起动周期。

LTM8046 内置于 9mm x 15mm x 4.92mm 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8046 采用 SnPb (BGA) 或符合 RoHS 标准的端子涂层。

特点
  • 2kVAC 隔离式 μModule 转换器 (测试至 3kVDC)
  • 已取得 UL 60950 认证,檔案文件 E464570
  • 宽输入电压范围:3.1V 至 31V
  • 可采用 24VIN 提供 5V/550mA 输出
  • 1.8V 至 12V 输出电压
  • 电流模式控制
  • 可编程软起动
  • 可由用户配置的欠压闭锁
  • 采用 SnPb 或符合 RoHS 标准的涂层
  • 9mm x 15mm x 4.92mm BGA 封装
典型应用

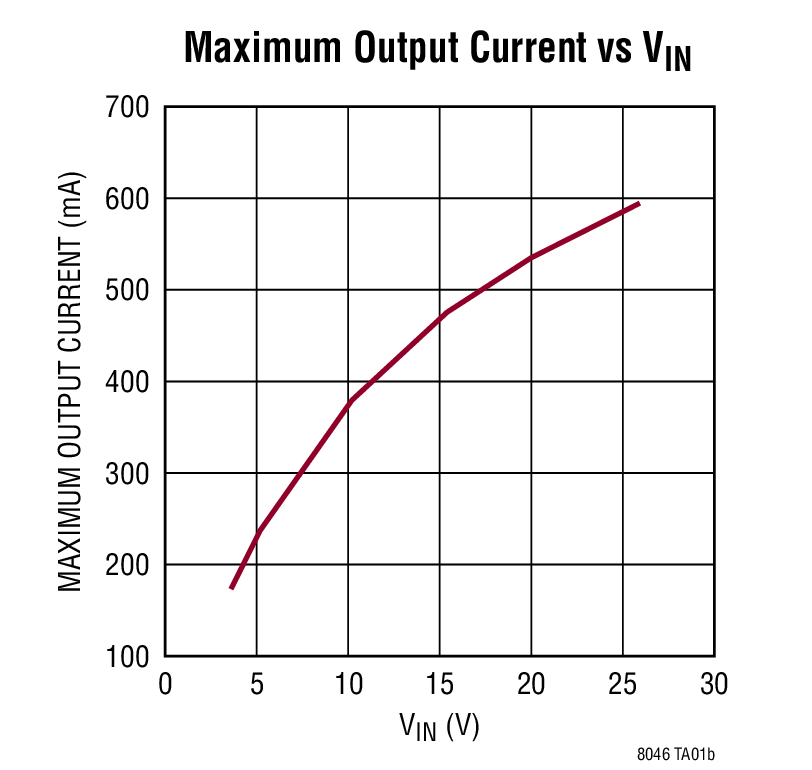

LTM8046 Typical Application
LTM8046 Typical Application
应用
  • 工业传感器
  • 工业开关
  • 缓和接地环路
封装信息

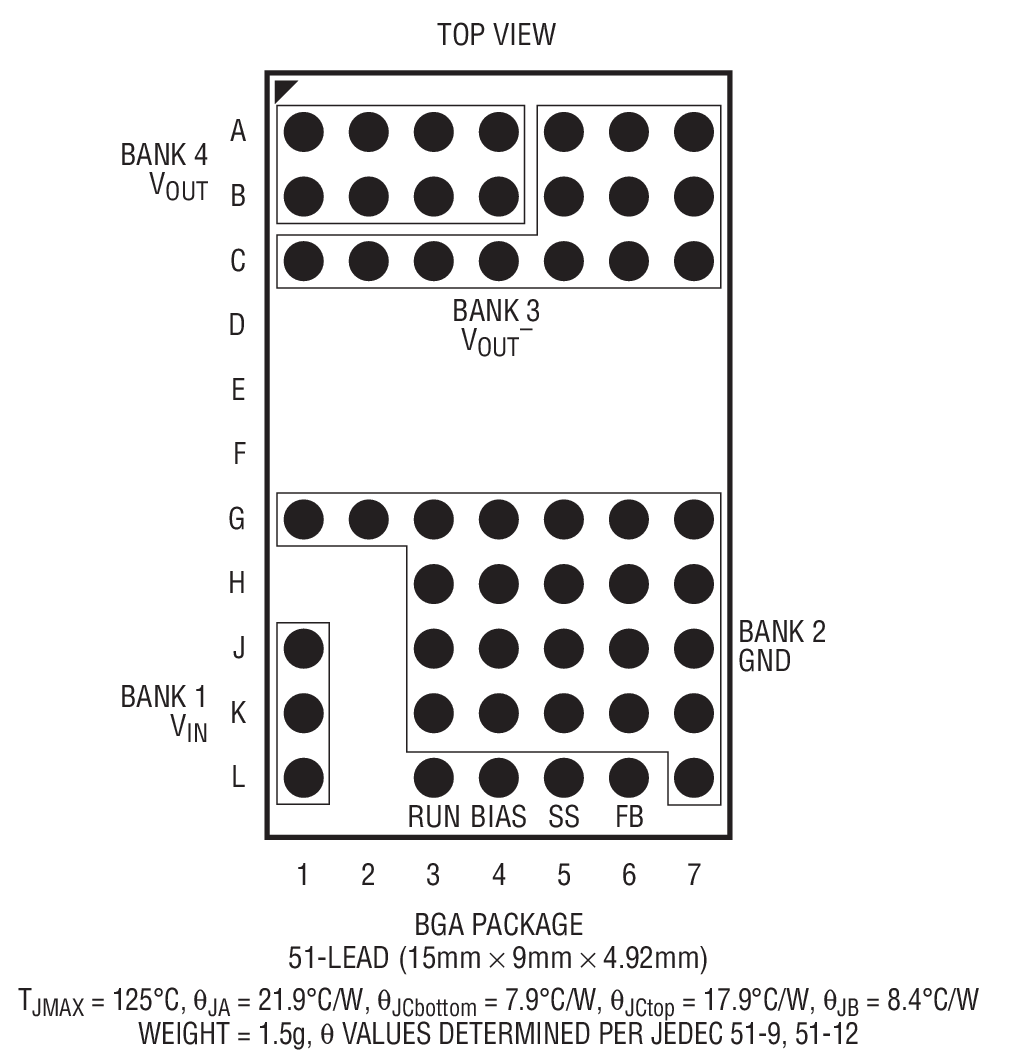

LTM8046 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTM8046EY#PBF15mm x 9mm x 4.92mm BGAE$20.67$14.47
LTM8046IY15mm x 9mm x 4.92mm BGAI$28.57$20.00
LTM8046IY#PBF15mm x 9mm x 4.92mm BGAI$22.74$15.92
LTM8046MPY15mm x 9mm x 4.92mm BGAMP$46.14$32.30
LTM8046MPY#PBF15mm x 9mm x 4.92mm BGAMP$40.31$28.22
演示电路板
器件型号描述价格
DC1559ALTM8046 Demo Board | 2kVAC Isolated Flyback µModule Converter, 3.2V ≤ VIN ≤ 26V, Vout = 5V @ Up to 550mA$65.00
