LTM8047 - 3.1VIN 至 32VIN 隔离式 μModule DC/DC 转换器
LTM®8047 是一款隔离型反激式 μModule DC/DC 转换器。LTM8047 具有一个 725VDC 的额定隔离电压。如需一款具 LDO 后置稳压器的类似产品，请查阅 LTM8048 的相关资料。LTM8047 的封装中内置了开关控制器、功率开关、变压器以及所有的支持组件。LTM8047 可以在 3.1V 至 32V 的输入电压范围内运作，支持 2.5V 至 12V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出、输入和旁路电容器便可实现完整的设计。可以采用其他组件来控制软起动控制和偏置。
LTM8047 采用耐热性能增强型、紧凑 (11.25mm x 9mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8047 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
特点- 完整的开关模式电源
- 725VDC 隔离
- 宽输入电压范围：3.1V 至 32V
- 高达 440mA 的输出电流 (VOUT = 2.5V)
- 2.5V 至 12V 输出电压
- 电流模式控制
- 可编程软起动
- 可由用户配置的欠压闭锁
- 符合 SnPb 或 RoHS 标准的涂层
- 扁平 (11.25mm x 9mm x 4.92mm) 表面贴装型 BGA 封装

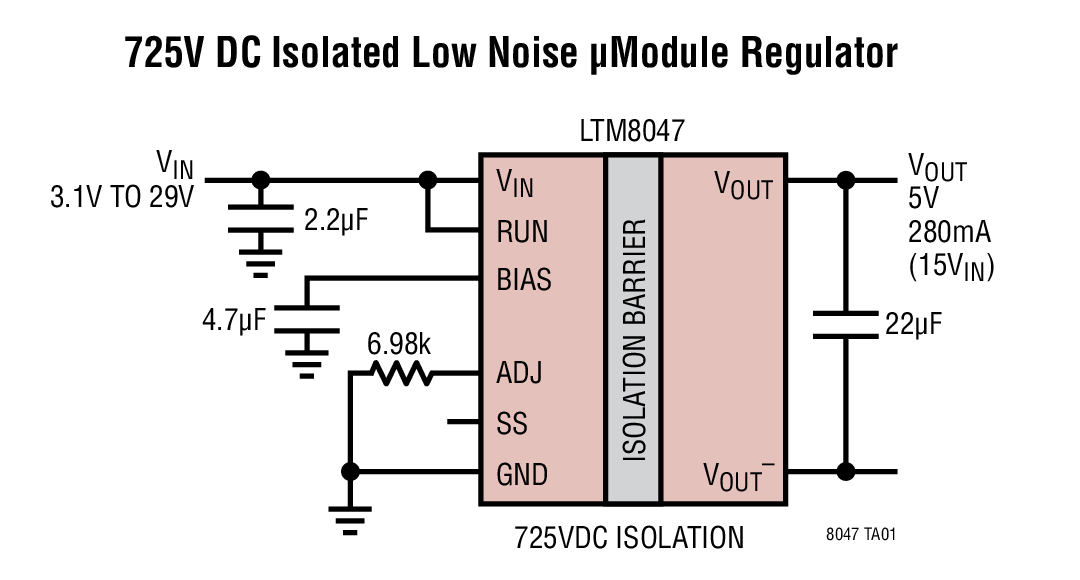

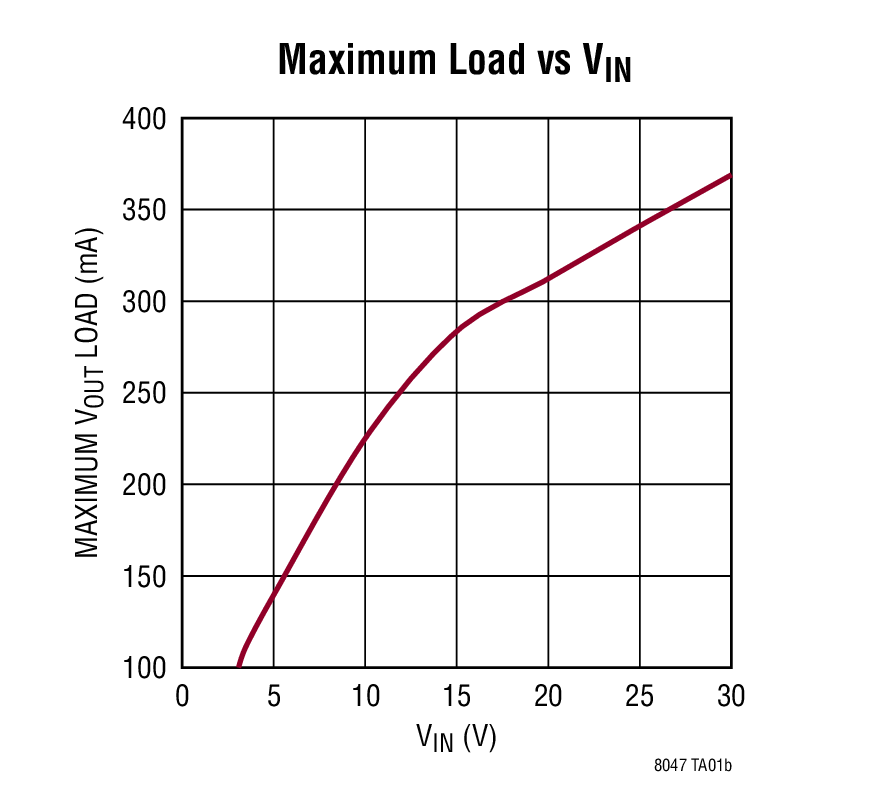

典型应用

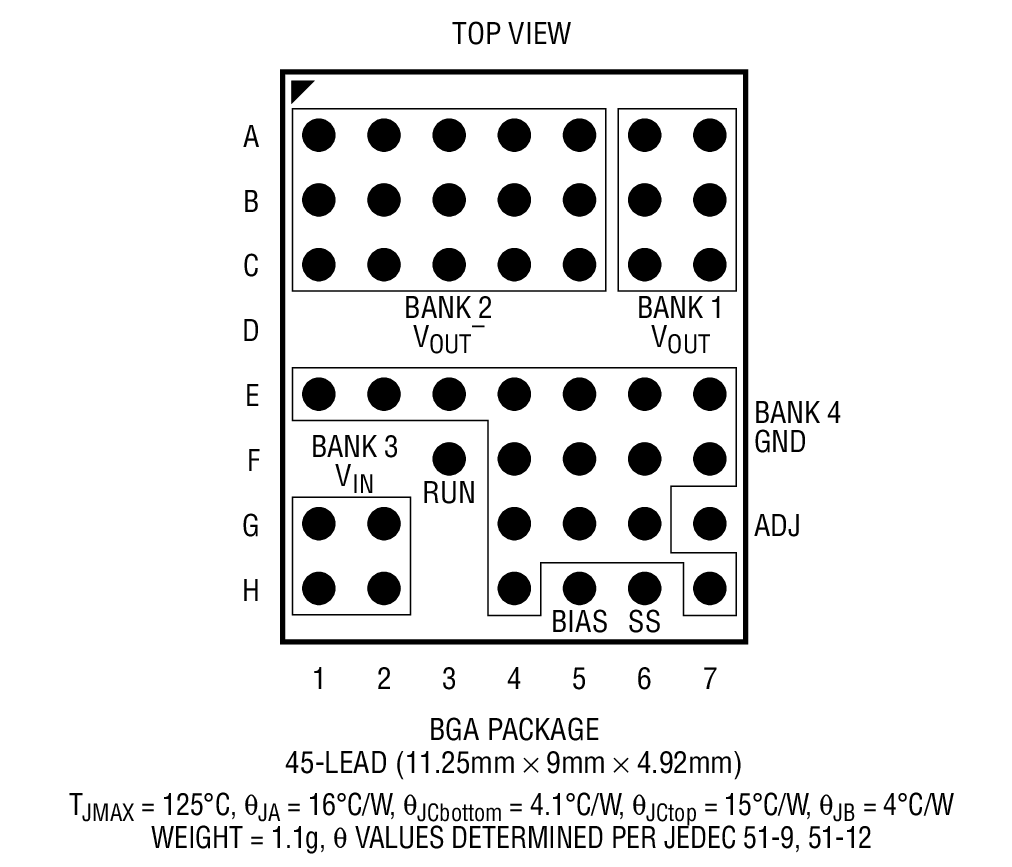

 | 应用封装信息 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTM8047EY#PBF | 11.25mm x 9mm x 4.92mm BGA | E | $11.79 | $8.25 |
| LTM8047IY | 11.25mm x 9mm x 4.92mm BGA | I | $17.92 | $12.68 |
| LTM8047IY#PBF | 11.25mm x 9mm x 4.92mm BGA | I | $12.97 | $9.08 |
| LTM8047MPY | 11.25mm x 9mm x 4.92mm BGA | MP | $30.15 | $21.11 |
| LTM8047MPY#PBF | 11.25mm x 9mm x 4.92mm BGA | MP | $25.02 | $17.51 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1693A | LTM8047 Demo Board | 725VDC Isolated uModule DC/DC Converter; 4.5V ≤ VIN ≤ 30V, VOUT = 5V @ Up to 350mA | $65.00 |
