整流器 - 桥式整流器: - GSIB-Bridge vishay
Part Number | Product Image | Package | IF(AV) (A) | IFSM (A) | Rev. Voltage (V) | VF at IF (V at A) | Tj max. (°C) | Diode Variations |
---|
GSIB1520 | ![GSIB1520](/image/vishay/88644-pt-small.jpg) | GSIB-5S | 15 | 300 | 200 | 0.95 | 150 | In-line |
GSIB1520N | ![GSIB1520N](/image/vishay/89387-pt-small.jpg) | GSIB-5S | 15 | 300 | 200 | 0.95 | 150 | In-line |
GSIB1540 | ![GSIB1540](/image/vishay/88644-pt-small.jpg) | GSIB-5S | 15 | 300 | 400 | 0.95 | 150 | In-line |
GSIB1540N | ![GSIB1540N](/image/vishay/89387-pt-small.jpg) | GSIB-5S | 15 | 300 | 400 | 0.95 | 150 | In-line |
GSIB1560 | ![GSIB1560](/image/vishay/88644-pt-small.jpg) | GSIB-5S | 15 | 300 | 600 | 0.95 | 150 | In-line |
GSIB1560N | ![GSIB1560N](/image/vishay/89387-pt-small.jpg) | GSIB-5S | 15 | 300 | 600 | 0.95 | 150 | In-line |
GSIB1580 | ![GSIB1580](/image/vishay/88644-pt-small.jpg) | GSIB-5S | 15 | 300 | 800 | 0.95 | 150 | In-line |
GSIB1580N | ![GSIB1580N](/image/vishay/89387-pt-small.jpg) | GSIB-5S | 15 | 300 | 800 | 0.95 | 150 | In-line |
GSIB15A20 | ![GSIB15A20](/image/vishay/88643-pt-small.jpg) | GSIB-5S | 15 | 200 | 200 | 1.0 | 150 | In-line |
GSIB15A20N | ![GSIB15A20N](/image/vishay/89386-pt-small.jpg) | GSIB-5S | 15 | 200 | 200 | 1.0 | 150 | In-line |
GSIB15A40 | ![GSIB15A40](/image/vishay/88643-pt-small.jpg) | GSIB-5S | 15 | 200 | 400 | 1.0 | 150 | In-line |
GSIB15A40N | ![GSIB15A40N](/image/vishay/89386-pt-small.jpg) | GSIB-5S | 15 | 200 | 400 | 1.0 | 150 | In-line |
GSIB15A60 | ![GSIB15A60](/image/vishay/88643-pt-small.jpg) | GSIB-5S | 15 | 200 | 600 | 1.0 | 150 | In-line |
GSIB15A60N | ![GSIB15A60N](/image/vishay/89386-pt-small.jpg) | GSIB-5S | 15 | 200 | 600 | 1.0 | 150 | In-line |
GSIB15A80 | ![GSIB15A80](/image/vishay/88643-pt-small.jpg) | GSIB-5S | 15 | 200 | 800 | 1.0 | 150 | In-line |
GSIB15A80N | ![GSIB15A80N](/image/vishay/89386-pt-small.jpg) | GSIB-5S | 15 | 200 | 800 | 1.0 | 150 | In-line |
GSIB2020 | ![GSIB2020](/image/vishay/88645-pt-small.jpg) | GSIB-5S | 20 | 240 | 200 | 1.0 | 150 | In-line |
GSIB2020N | ![GSIB2020N](/image/vishay/89388-pt-small.jpg) | GSIB-5S | 20 | 240 | 200 | 1.0 | 150 | In-line |
GSIB2040 | ![GSIB2040](/image/vishay/88645-pt-small.jpg) | GSIB-5S | 20 | 240 | 400 | 1.0 | 150 | In-line |
GSIB2040N | ![GSIB2040N](/image/vishay/89388-pt-small.jpg) | GSIB-5S | 20 | 240 | 400 | 1.0 | 150 | In-line |
GSIB2060 | ![GSIB2060](/image/vishay/88645-pt-small.jpg) | GSIB-5S | 20 | 240 | 600 | 1.0 | 150 | In-line |
GSIB2060N | ![GSIB2060N](/image/vishay/89388-pt-small.jpg) | GSIB-5S | 20 | 240 | 600 | 1.0 | 150 | In-line |
GSIB2080 | ![GSIB2080](/image/vishay/88645-pt-small.jpg) | GSIB-5S | 20 | 240 | 800 | 1.0 | 150 | In-line |
GSIB2080N | ![GSIB2080N](/image/vishay/89388-pt-small.jpg) | GSIB-5S | 20 | 240 | 800 | 1.0 | 150 | In-line |
GSIB2520 | ![GSIB2520](/image/vishay/88646-pt-small.jpg) | GSIB-5S | 25 | 350 | 200 | 1.0 | 150 | In-line |
GSIB2520N | ![GSIB2520N](/image/vishay/89389-pt-small.jpg) | GSIB-5S | 25 | 350 | 200 | 1.0 | 150 | In-line |
GSIB2540 | ![GSIB2540](/image/vishay/88646-pt-small.jpg) | GSIB-5S | 25 | 350 | 400 | 1.0 | 150 | In-line |
GSIB2540N | ![GSIB2540N](/image/vishay/89389-pt-small.jpg) | GSIB-5S | 25 | 350 | 400 | 1.0 | 150 | In-line |
GSIB2560 | ![GSIB2560](/image/vishay/88646-pt-small.jpg) | GSIB-5S | 25 | 350 | 600 | 1.0 | 150 | In-line |
GSIB2560N | ![GSIB2560N](/image/vishay/89389-pt-small.jpg) | GSIB-5S | 25 | 350 | 600 | 1.0 | 150 | In-line |
GSIB2580 | ![GSIB2580](/image/vishay/88646-pt-small.jpg) | GSIB-5S | 25 | 350 | 800 | 1.0 | 150 | In-line |
GSIB2580N | ![GSIB2580N](/image/vishay/89389-pt-small.jpg) | GSIB-5S | 25 | 350 | 800 | 1.0 | 150 | In-line |
GSIB620 | ![GSIB620](/image/vishay/88648-pt-small.jpg) | GSIB-5S | 6 | 180 | 200 | 0.95 | 150 | In-line |
GSIB620N | ![GSIB620N](/image/vishay/89385-pt-small.jpg) | GSIB-5S | 6 | 180 | 200 | 0.95 | 150 | In-line |
GSIB640 | ![GSIB640](/image/vishay/88648-pt-small.jpg) | GSIB-5S | 6 | 180 | 400 | 0.95 | 150 | In-line |
GSIB640N | ![GSIB640N](/image/vishay/89385-pt-small.jpg) | GSIB-5S | 6 | 180 | 400 | 0.95 | 150 | In-line |
GSIB660 | ![GSIB660](/image/vishay/88648-pt-small.jpg) | GSIB-5S | 6 | 180 | 600 | 0.95 | 150 | In-line |
GSIB660N | ![GSIB660N](/image/vishay/89385-pt-small.jpg) | GSIB-5S | 6 | 180 | 600 | 0.95 | 150 | In-line |
GSIB680 | ![GSIB680](/image/vishay/88648-pt-small.jpg) | GSIB-5S | 6 | 180 | 800 | 0.95 | 150 | In-line |
GSIB680N | ![GSIB680N](/image/vishay/89385-pt-small.jpg) | GSIB-5S | 6 | 180 | 800 | 0.95 | 150 | In-line |
GSIB6A20 | ![GSIB6A20](/image/vishay/88649-pt-small.jpg) | GSIB-5S | 6 | 150 | 200 | 1.0 | 150 | In-line |
GSIB6A20N | ![GSIB6A20N](/image/vishay/89384-pt-small.jpg) | GSIB-5S | 6 | 150 | 200 | 1.0 | 150 | In-line |
GSIB6A40 | ![GSIB6A40](/image/vishay/88649-pt-small.jpg) | GSIB-5S | 6 | 150 | 400 | 1.0 | 150 | In-line |
GSIB6A40N | ![GSIB6A40N](/image/vishay/89384-pt-small.jpg) | GSIB-5S | 6 | 150 | 400 | 1.0 | 150 | In-line |
GSIB6A60 | ![GSIB6A60](/image/vishay/88649-pt-small.jpg) | GSIB-5S | 6 | 150 | 600 | 1.0 | 150 | In-line |
GSIB6A60N | ![GSIB6A60N](/image/vishay/89384-pt-small.jpg) | GSIB-5S | 6 | 150 | 600 | 1.0 | 150 | In-line |
GSIB6A80 | ![GSIB6A80](/image/vishay/88649-pt-small.jpg) | GSIB-5S | 6 | 150 | 800 | 1.0 | 150 | In-line |
GSIB6A80N | ![GSIB6A80N](/image/vishay/89384-pt-small.jpg) | GSIB-5S | 6 | 150 | 800 | 1.0 | 150 | In-line |

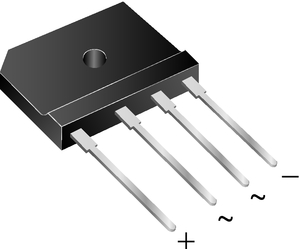

LVB1560 | ![LVB1560](/image/vishay/89392-pt-small.jpg) | GSIB-5S | 15 | 400 | 600 | 0.73 | 150 | In-line |
LVB2560 | ![LVB2560](/image/vishay/89393-pt-small.jpg) | GSIB-5S | 25 | 550 | 600 | 0.76 | 150 | In-line |
