整流器 - 桥式整流器: - Reverse voltage 600 to 1000 V vishay
Part Number | Product Image | Package | IF(AV) (A) | IFSM (A) | Rev. Voltage (V) | VF at IF (V at A) | Tj max. (°C) | Diode Variations |
---|
2W08G | ![2W08G](/image/vishay/88528-pt-small.jpg) | WOG | 2 | 60 | 800 | 1.1 | 150 | Quad |
2W10G | ![2W10G](/image/vishay/88528-pt-small.jpg) | WOG | 2 | 60 | 1000 | 1.1 | 150 | Quad |
3KBP08M | ![3KBP08M](/image/vishay/88888-pt-small.jpg) | KBPM | 3 | 80 | 800 | 1.05 | 150 | In-line |
3KBP08M | ![3KBP08M](/image/vishay/89308-pt-small.jpg) | KBPM | 3 | 80 | 800 | 1.05 | 150 | In-line |
BU1008-E3 | ![BU1008-E3](/image/vishay/84801-pt-small.jpg) | BU | 10 | 120 | 800 | 0.88 | 150 | In-line |
BU1008-M3 | ![BU1008-M3](/image/vishay/89295-pt-small.jpg) | BU | 10 | 120 | 800 | 0.88 | 150 | In-line |

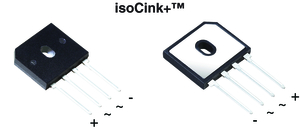

BU1008A-E3 | ![BU1008A-E3](/image/vishay/84800-pt-small.jpg) | BU | 10 | 90 | 800 | 0.94 | 150 | In-line |
BU1008A-M3 | ![BU1008A-M3](/image/vishay/89294-pt-small.jpg) | BU | 10 | 90 | 800 | 0.94 | 150 | In-line |
BU1010-E3 | ![BU1010-E3](/image/vishay/84801-pt-small.jpg) | BU | 10 | 120 | 1000 | 0.88 | 150 | In-line |
BU1010-M3 | ![BU1010-M3](/image/vishay/89295-pt-small.jpg) | BU | 10 | 120 | 1000 | 0.88 | 150 | In-line |
BU1010A-E3 | ![BU1010A-E3](/image/vishay/84800-pt-small.jpg) | BU | 10 | 90 | 1000 | 0.94 | 150 | In-line |
BU1010A-M3 | ![BU1010A-M3](/image/vishay/89294-pt-small.jpg) | BU | 10 | 90 | 1000 | 0.94 | 150 | In-line |
BU1208-E3 | ![BU1208-E3](/image/vishay/84802-pt-small.jpg) | BU | 12 | 150 | 800 | 0.88 | 150 | In-line |

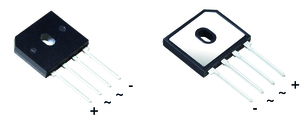

BU1208-M3 | ![BU1208-M3](/image/vishay/89296-pt-small.jpg) | BU | 12 | 150 | 800 | 0.88 | 150 | In-line |
BU1210-E3 | ![BU1210-E3](/image/vishay/84802-pt-small.jpg) | BU | 12 | 150 | 1000 | 0.88 | 150 | In-line |
BU1210-M3 | ![BU1210-M3](/image/vishay/89296-pt-small.jpg) | BU | 12 | 150 | 1000 | 0.88 | 150 | In-line |
BU1508-E3 | ![BU1508-E3](/image/vishay/84803-pt-small.jpg) | BU | 15 | 200 | 800 | 0.87 | 150 | In-line |
BU1508-M3 | ![BU1508-M3](/image/vishay/89297-pt-small.jpg) | BU | 15 | 200 | 800 | 0.87 | 150 | In-line |
BU1510-E3 | ![BU1510-E3](/image/vishay/84803-pt-small.jpg) | BU | 15 | 200 | 1000 | 0.87 | 150 | In-line |
BU1510-M3 | ![BU1510-M3](/image/vishay/89297-pt-small.jpg) | BU | 15 | 200 | 1000 | 0.87 | 150 | In-line |
BU2008-E3 | ![BU2008-E3](/image/vishay/84804-pt-small.jpg) | BU | 20 | 240 | 800 | 0.85 | 150 | In-line |

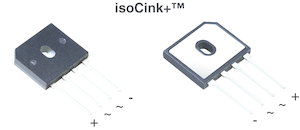

BU2008-M3 | ![BU2008-M3](/image/vishay/89298-pt-small.jpg) | BU | 20 | 240 | 800 | 0.85 | 150 | In-line |
BU2010-E3 | ![BU2010-E3](/image/vishay/84804-pt-small.jpg) | BU | 20 | 240 | 1000 | 0.85 | 150 | In-line |
BU2010-M3 | ![BU2010-M3](/image/vishay/89298-pt-small.jpg) | BU | 20 | 240 | 1000 | 0.85 | 150 | In-line |
BU2508-E3 | ![BU2508-E3](/image/vishay/84805-pt-small.jpg) | BU | 25 | 300 | 800 | 0.87 | 150 | In-line |
BU2508-M3 | ![BU2508-M3](/image/vishay/89299-pt-small.jpg) | BU | 25 | 300 | 800 | 0.87 | 150 | In-line |
BU2510-E3 | ![BU2510-E3](/image/vishay/84805-pt-small.jpg) | BU | 25 | 300 | 1000 | 0.87 | 150 | In-line |
BU2510-M3 | ![BU2510-M3](/image/vishay/89299-pt-small.jpg) | BU | 25 | 300 | 1000 | 0.87 | 150 | In-line |
BU25H08-E3 | ![BU25H08-E3](/image/vishay/87650-pt-small.jpg) | BU | 25 | 300 | 800 | 0.87 | 175 | In-line |
BU25H08-M3 | ![BU25H08-M3](/image/vishay/87665-pt-small.jpg) | BU | 25 | 300 | 800 | 0.87 | 175 | In-line |
DF08M | ![DF08M](/image/vishay/88571-pt-small.jpg) | DFM | 1 | 50 | 800 | 1.1 | 150 | Quad |
DF08MA | ![DF08MA](/image/vishay/88572-pt-small.jpg) | DFM | 1 | 30 | 800 | 1.1 | 150 | Quad |
DF08S | ![DF08S](/image/vishay/88573-pt-small.jpg) | DFS | 1 | 50 | 800 | 1.1 | 150 | Quad |
DF08SA | ![DF08SA](/image/vishay/88574-pt-small.jpg) | DFS | 1 | 30 | 800 | 1.1 | 150 | Quad |
DF10M | ![DF10M](/image/vishay/88571-pt-small.jpg) | DFM | 1 | 50 | 1000 | 1.1 | 150 | Quad |
DF10MA | ![DF10MA](/image/vishay/88572-pt-small.jpg) | DFM | 1 | 30 | 1000 | 1.1 | 150 | Quad |
DF10S | ![DF10S](/image/vishay/88573-pt-small.jpg) | DFS | 1 | 50 | 1000 | 1.1 | 150 | Quad |
DF10SA | ![DF10SA](/image/vishay/88574-pt-small.jpg) | DFS | 1 | 30 | 1000 | 1.1 | 150 | Quad |
DF1508S | ![DF1508S](/image/vishay/88570-pt-small.jpg) | DFS | 1.5 | 50 | 800 | 1.1 | 150 | Quad |
DF1510S | ![DF1510S](/image/vishay/88570-pt-small.jpg) | DFS | 1.5 | 50 | 1000 | 1.1 | 150 | Quad |
DFL1508S | ![DFL1508S](/image/vishay/88874-pt-small.jpg) | Low profile DFS | 1.5 | 50 | 800 | 1.1 | 150 | Quad |
DFL1510S | ![DFL1510S](/image/vishay/88874-pt-small.jpg) | Low profile DFS | 1.5 | 50 | 1000 | 1.1 | 150 | Quad |

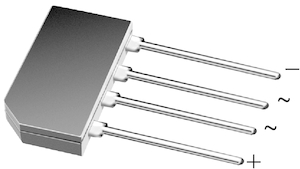

G2SB80 | ![G2SB80](/image/vishay/88603-pt-small.jpg) | GBL | 1.5 | 80 | 800 | 1.0 | 150 | In-line |

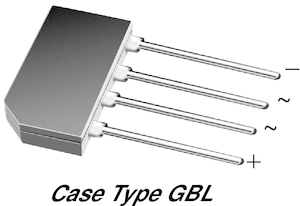

G2SB80-M3 | ![G2SB80-M3](/image/vishay/89302-pt-small.jpg) | GBL | 1.5 | 80 | 800 | 1.0 | 150 | In-line |
G2SBA80 | ![G2SBA80](/image/vishay/88604-pt-small.jpg) | GBL | 1.5 | 60 | 800 | 1.0 | 150 | In-line |
G2SBA80-M3 | ![G2SBA80-M3](/image/vishay/89303-pt-small.jpg) | GBL | 1.5 | 60 | 800 | 1.0 | 150 | In-line |
G3SBA80 | ![G3SBA80](/image/vishay/88606-pt-small.jpg) | GBU | 4 | 80 | 800 | 1.0 | 150 | In-line |
G3SBA80-M3 | ![G3SBA80-M3](/image/vishay/89304-pt-small.jpg) | GBU | 4 | 80 | 800 | 1.0 | 150 | In-line |
G5SBA80 | ![G5SBA80](/image/vishay/88608-pt-small.jpg) | GBU | 6 | 150 | 800 | 1.05 | 150 | In-line |

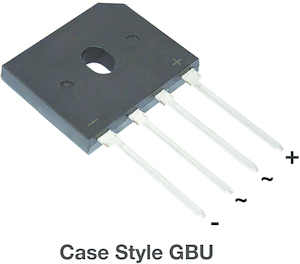

G5SBA80-M3 | ![G5SBA80-M3](/image/vishay/89305-pt-small.jpg) | GBU | 6 | 150 | 800 | 1.05 | 150 | In-line |
GBL08 | ![GBL08](/image/vishay/88609-pt-small.jpg) | GBL | 4 | 150 | 800 | 1.0 | 150 | In-line |
GBL08 | ![GBL08](/image/vishay/89300-pt-small.jpg) | GBL | 4 | 150 | 800 | 1.0 | 150 | In-line |
GBL10 | ![GBL10](/image/vishay/89300-pt-small.jpg) | GBL | 4 | 150 | 1000 | 1.0 | 150 | In-line |
GBL10 | ![GBL10](/image/vishay/88609-pt-small.jpg) | GBL | 4 | 150 | 1000 | 1.0 | 150 | In-line |
GBLA08 | ![GBLA08](/image/vishay/89301-pt-small.jpg) | GBL | 4 | 120 | 800 | 1.0 | 150 | In-line |
GBLA08 | ![GBLA08](/image/vishay/88610-pt-small.jpg) | GBL | 4 | 120 | 800 | 1.0 | 150 | In-line |
GBLA10 | ![GBLA10](/image/vishay/89301-pt-small.jpg) | GBL | 4 | 120 | 1000 | 1.0 | 150 | In-line |
GBLA10 | ![GBLA10](/image/vishay/88610-pt-small.jpg) | GBL | 4 | 120 | 1000 | 1.0 | 150 | In-line |
GBPC108 | ![GBPC108](/image/vishay/88611-pt-small.jpg) | GBPC1 | 3 | 60 | 800 | 1.0 | 150 | Quad |
GBPC110 | ![GBPC110](/image/vishay/88611-pt-small.jpg) | GBPC1 | 3 | 60 | 1000 | 1.0 | 150 | Quad |
GBPC608 | ![GBPC608](/image/vishay/88613-pt-small.jpg) | GBPC6 | 6 | 175 | 800 | 1.0 | 150 | Quad |
GBPC610 | ![GBPC610](/image/vishay/88613-pt-small.jpg) | GBPC6 | 6 | 175 | 1000 | 1.0 | 150 | Quad |
GBU4K | ![GBU4K](/image/vishay/88614-pt-small.jpg) | GBU | 4 | 150 | 800 | 1.0 | 150 | In-line |
GBU4K | ![GBU4K](/image/vishay/89292-pt-small.jpg) | GBU | 4 | 150 | 800 | 1.0 | 150 | In-line |
GBU4M | ![GBU4M](/image/vishay/88614-pt-small.jpg) | GBU | 4 | 150 | 1000 | 1.0 | 150 | In-line |
GBU4M | ![GBU4M](/image/vishay/89292-pt-small.jpg) | GBU | 4 | 150 | 1000 | 1.0 | 150 | In-line |
GBU6K | ![GBU6K](/image/vishay/88615-pt-small.jpg) | GBU | 6 | 175 | 800 | 1.0 | 150 | In-line |
GBU6K | ![GBU6K](/image/vishay/89293-pt-small.jpg) | GBU | 6 | 175 | 800 | 1.0 | 150 | In-line |
GBU6M | ![GBU6M](/image/vishay/88615-pt-small.jpg) | GBU | 6 | 175 | 1000 | 1.0 | 150 | In-line |
GBU6M | ![GBU6M](/image/vishay/89293-pt-small.jpg) | GBU | 6 | 175 | 1000 | 1.0 | 150 | In-line |
GBU8K | ![GBU8K](/image/vishay/88616-pt-small.jpg) | GBU | 8 | 200 | 800 | 1.0 | 150 | In-line |
GBU8K | ![GBU8K](/image/vishay/89375-pt-small.jpg) | GBU | 8 | 200 | 800 | 1.0 | 150 | In-line |
GBU8M | ![GBU8M](/image/vishay/88616-pt-small.jpg) | GBU | 8 | 200 | 1000 | 1.0 | 150 | In-line |
GBU8M | ![GBU8M](/image/vishay/89375-pt-small.jpg) | GBU | 8 | 200 | 1000 | 1.0 | 150 | In-line |
GSIB1580 | ![GSIB1580](/image/vishay/88644-pt-small.jpg) | GSIB-5S | 15 | 300 | 800 | 0.95 | 150 | In-line |
GSIB1580N | ![GSIB1580N](/image/vishay/89387-pt-small.jpg) | GSIB-5S | 15 | 300 | 800 | 0.95 | 150 | In-line |
GSIB15A80 | ![GSIB15A80](/image/vishay/88643-pt-small.jpg) | GSIB-5S | 15 | 200 | 800 | 1.0 | 150 | In-line |
GSIB15A80N | ![GSIB15A80N](/image/vishay/89386-pt-small.jpg) | GSIB-5S | 15 | 200 | 800 | 1.0 | 150 | In-line |

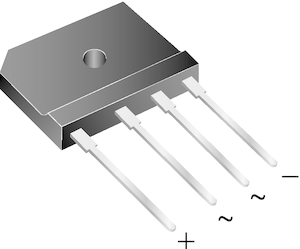

GSIB2080 | ![GSIB2080](/image/vishay/88645-pt-small.jpg) | GSIB-5S | 20 | 240 | 800 | 1.0 | 150 | In-line |

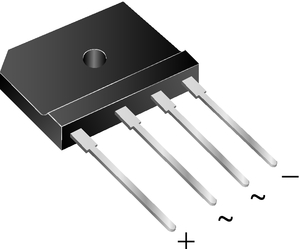

GSIB2080N | ![GSIB2080N](/image/vishay/89388-pt-small.jpg) | GSIB-5S | 20 | 240 | 800 | 1.0 | 150 | In-line |
GSIB2580 | ![GSIB2580](/image/vishay/88646-pt-small.jpg) | GSIB-5S | 25 | 350 | 800 | 1.0 | 150 | In-line |
GSIB2580N | ![GSIB2580N](/image/vishay/89389-pt-small.jpg) | GSIB-5S | 25 | 350 | 800 | 1.0 | 150 | In-line |
GSIB680 | ![GSIB680](/image/vishay/88648-pt-small.jpg) | GSIB-5S | 6 | 180 | 800 | 0.95 | 150 | In-line |
GSIB680N | ![GSIB680N](/image/vishay/89385-pt-small.jpg) | GSIB-5S | 6 | 180 | 800 | 0.95 | 150 | In-line |
GSIB6A80 | ![GSIB6A80](/image/vishay/88649-pt-small.jpg) | GSIB-5S | 6 | 150 | 800 | 1.0 | 150 | In-line |
GSIB6A80N | ![GSIB6A80N](/image/vishay/89384-pt-small.jpg) | GSIB-5S | 6 | 150 | 800 | 1.0 | 150 | In-line |
KBL08 | ![KBL08](/image/vishay/88655-pt-small.jpg) | KBL | 4 | 200 | 800 | 1.1 | 150 | In-line |
KBL10 | ![KBL10](/image/vishay/88655-pt-small.jpg) | KBL | 4 | 200 | 1000 | 1.1 | 150 | In-line |
KBU4K | ![KBU4K](/image/vishay/88656-pt-small.jpg) | KBU | 4 | 200 | 800 | 1.0 | 150 | In-line |
KBU4M | ![KBU4M](/image/vishay/88656-pt-small.jpg) | KBU | 4 | 200 | 1000 | 1.0 | 150 | In-line |
KBU6K | ![KBU6K](/image/vishay/88657-pt-small.jpg) | KBU | 6 | 200 | 800 | 1.0 | 150 | In-line |
KBU6M | ![KBU6M](/image/vishay/88657-pt-small.jpg) | KBU | 6 | 200 | 1000 | 1.0 | 150 | In-line |
KBU8K | ![KBU8K](/image/vishay/88658-pt-small.jpg) | KBU | 8 | 300 | 800 | 1.0 | 150 | In-line |
KBU8M | ![KBU8M](/image/vishay/88658-pt-small.jpg) | KBU | 8 | 300 | 1000 | 1.0 | 150 | In-line |
MBL108S | ![MBL108S](/image/vishay/89959-pt-small.jpg) | MBLS | 1 | 30 | 800 | 0.95 | 150 | Quad |
MBL110S | ![MBL110S](/image/vishay/89959-pt-small.jpg) | MBLS | 1 | 30 | 1000 | 0.95 | 150 | Quad |
PB3008 | ![PB3008](/image/vishay/84806-pt-small.jpg) | PB | 30 | 240 | 800 | 0.97 | 150 | In-line |
PB3010 | ![PB3010](/image/vishay/84806-pt-small.jpg) | PB | 30 | 240 | 1000 | 0.97 | 150 | In-line |
PB3508 | ![PB3508](/image/vishay/84807-pt-small.jpg) | PB | 35 | 350 | 800 | 0.90 | 150 | In-line |
PB3510 | ![PB3510](/image/vishay/84807-pt-small.jpg) | PB | 35 | 350 | 1000 | 0.90 | 150 | In-line |
PB4008 | ![PB4008](/image/vishay/84808-pt-small.jpg) | PB | 40 | 400 | 800 | 0.94 | 150 | In-line |
PB4010 | ![PB4010](/image/vishay/84808-pt-small.jpg) | PB | 40 | 400 | 1000 | 0.94 | 150 | In-line |
PB5008 | ![PB5008](/image/vishay/84809-pt-small.jpg) | PB | 45 | 450 | 800 | 0.90 | 150 | In-line |
PB5010 | ![PB5010](/image/vishay/84809-pt-small.jpg) | PB | 45 | 450 | 1000 | 0.90 | 150 | In-line |
W08G | ![W08G](/image/vishay/88769-pt-small.jpg) | WOG | 1.5 | 50 | 800 | 1.0 | 150 | Quad |
W10G | ![W10G](/image/vishay/88769-pt-small.jpg) | WOG | 1.5 | 50 | 1000 | 1.0 | 150 | Quad |
