LT1722 单通道、200MHz、低噪声、精准运算放大器

LT®1722/LT1723/LT1724 是单通道/双通道/四通道、低噪声、低功率、高速运算放大器。相对具有相似带宽的其他器件,这些产品具有较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。200MHz 的增益带宽确保了视频条件下的高开环增益。

低输入噪声电压利用减低的电源电流来实现。总噪声专为一个 0.8k 至 12k 的源电阻而优化。由于运用了输入偏置电流抵消方法,因此无需对每个输入端上的电阻进行平衡。

输出采用 ±5V 电源将一个 150Ω 负载驱动至 ±3V。当采用单 5V 电源时,输出摆幅从 1.5V 至 3.5V (把一个 500Ω 负载连接至 2.5V 的情况下)。该放大器具有稳定的单位增益 (CLOAD ≤ 100pF)。

LT1722/LT1723/LT1724 运用了凌力尔特先进的低电压互补双极型工艺而制造。LT1722 采用 SO-8 和 5 引脚 SOT-23 封装。LT1723 可提供 SO-8 和 MS8 封装。LT1724 则使用 14 引脚 SO 封装。

产品特点 Features
  • 3.8nV /√Hz 输入噪声电压
  • 3.7mA 电源电流
  • 200MHz 增益带宽
  • 低总谐波失真:-85dBc (在 1MHz)
  • 70V/μs 转换速率
  • 400μV 最大输入失调电压
  • 300nA 最大输入偏置电流
  • 具稳定的单位增益
  • 可在采用高达 100pF 容性负载时实现稳定
  • 23mA 最小输出电流
  • 技术规格针对 ±5V 和单 5V 电源而拟订
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装
封装
LT1722 封装LT1722 封装
应用
  • 视频和 RF 放大
  • ADSL、HDSL II、VDSL 接收器
  • 有源滤波器
  • 宽带放大器
  • 缓冲器
  • 数据采集系统
典型应用图

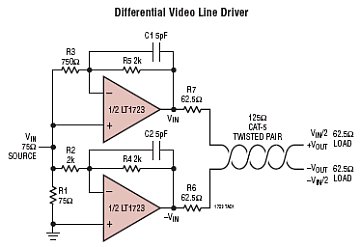

LT1722 典型应用
参数
LT1722 参数
LT1722 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT1722CS5 SOT 5 C $1.32
LT1722CS5#PBF SOT 5 C $1.32
LT1722CS5#TR SOT 5 C $0.88
LT1722CS5#TRM SOT 5 C $1.32  $0.90
LT1722CS5#TRMPBF SOT 5 C $1.32  $0.90
LT1722CS5#TRPBF SOT 5 C $0.88
LT1722CS8 SO 8 C $1.28  $0.90
LT1722CS8#PBF SO 8 C $1.28  $0.90
LT1722CS8#TR SO 8 C $0.96
LT1722CS8#TRPBF SO 8 C $0.96
LT1722IS5 SOT 5 I $1.57
LT1722IS5#PBF SOT 5 I $1.57
LT1722IS5#TR SOT 5 I $1.11
LT1722IS5#TRM SOT 5 I $1.57  $1.13
LT1722IS5#TRMPBF SOT 5 I $1.57  $1.13
LT1722IS5#TRPBF SOT 5 I $1.11
LT1722IS8 SO 8 I $1.54  $1.08
LT1722IS8#PBF SO 8 I $1.54  $1.08
LT1722IS8#TR SO 8 I $1.14
LT1722IS8#TRPBF SO 8 I $1.14
LT1722 数据手册及相关资料下载
  1. 数据手册(英文) : LT1722/LT1723/LT1724 - Single, Dual, Quad 200MHz Low Noise Precision Op Amps.PDF
  2. 设计要点 (英文) : DN306 - High Performance Op Amps Deliver Precision Waveform Synthesis.PDF
  3. 可靠性数据 : R447 Reliability Data .PDF
  4. LT Journal: Aug 1998 4.5ns Dual-Comparator-Based Crystal Oscillator has 50% Duty Cycle and Complementary Outputs.PDF.PDF
